《2025年新坐标同步练习九年级物理全一册人教版青海专用》

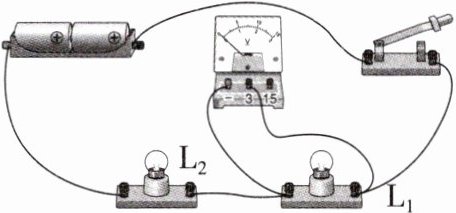

7. 如图所示,闭合开关,下列说法正确的是 (B)

A.两个小灯泡并联
B.电压表测量L1两端的电压
C.若L1不发光,一定是L1断路
D.若L2不发光,电压表一定无示数

答案： B

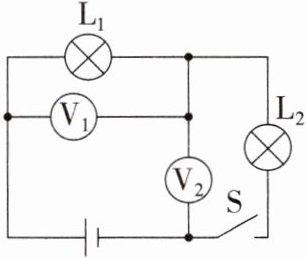

8. 如图所示的电路中,电源电压不变,闭合开关S后,灯L1、L2都发光,一段时间后,其中的一个灯突然变亮,而电压表V1的示数变小,电压表V2的示数变大,则产生这一现象的原因是 (A)

A.灯L1短路
B.灯L1断路
C.灯L2断路
D.灯L2短路

答案： 解析:选A.因两灯串联时发光，而发生故障后仍有一个灯泡发光，所以，电路是通路，不可能发生断路现象，只能为短路，故B、C不正确;$V_{1}$的示数变小，$V_{2}$的示数变大，所以，电路故障为$L_{1}$短路，$L_{2}$正常，故A正确，D不正确.故选A.

1. 下列说法错误的是 (C)

A.电源是提供电压的装置
B.电压是形成电流的原因
C.电流是电荷的定向移动形成的,所以不需要电压
D.电路中有电流时,电路两端就一定有电压

答案： C

2. 如图所示的电路,电源电压保持不变,闭合开关S两灯泡均能正常发光,过一会儿,突然灯泡L2灯丝断了,则下列判断正确的是 (C)


A.灯泡L1仍能正常发光,L2不能发光
B.电流表示数变小,电压表示数变小
C.电流表示数为零,电压表示数变大
D.两灯泡均不能发光,电压表示数为零

答案： 解析:选C.电路中两灯泡串联，电压表测灯泡$L_{2}$两端的电压，当灯泡$L_{2}$灯丝断了后，电路中没有电流流过，电流表示数为零，两灯泡均不能发光，但灯泡$L_{2}$两端外的电路还是完好的，此时电压表测的是电源电压，即电压表示数变大.

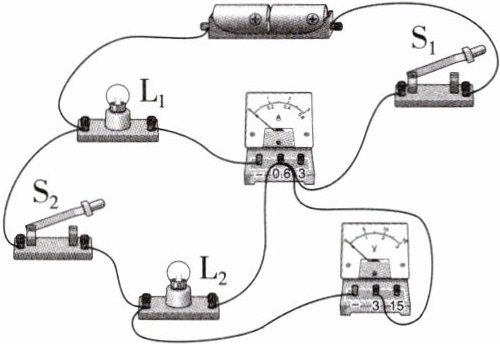

3. 如图所示的电路中,闭合开关S1、S2,小灯泡L1和L2正常发光,电流表和电压表均有示数,下列关于该电路的说法正确的是(D)

A.电流表测量干路中的电流
B.电压表不能测量L1两端的电压
C.取下L1时,L2也不发光
D.只断开开关S2时,电压表无示数

答案： D

4. 家庭电路中的电压是220V,冰箱和洗衣机是并联连接的.

答案： 220　并联

5. 在如图所示电路的空缺处,分别填入一个电流表和一个电压表的元件符号,使得开关闭合时,两灯都发光.

答案：
如图所示　　　　　　　

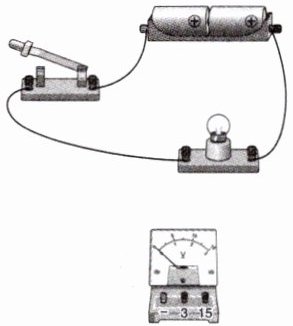

6. 请用笔画线表示导线,将电压表连入实物图中,使电压表能够测量小灯泡两端的电压大小,要求电压表选用3 V的量程.

答案：
如图所示
