某同学准备利用所学物理知识制作一个简易调光台灯.

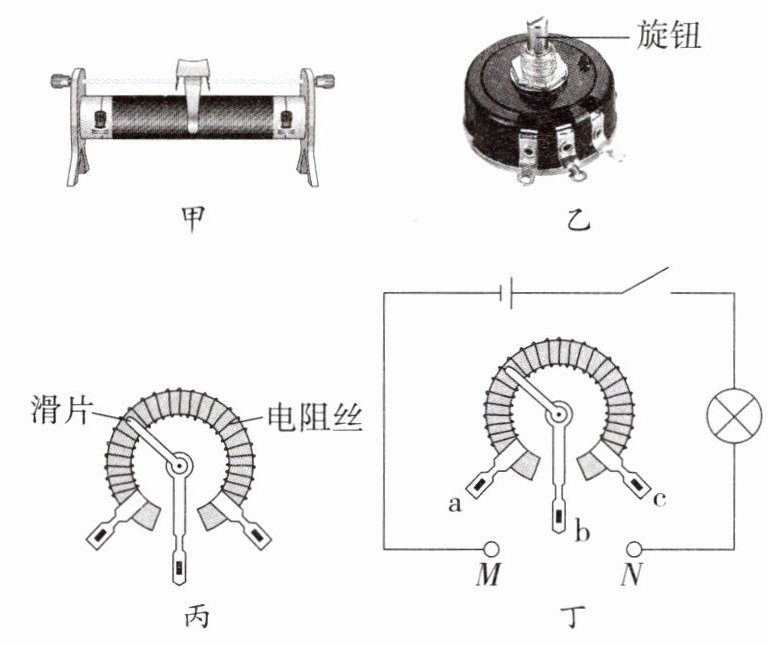

(1) 能改变接入电路中电阻大小的元件叫作______,其中有一种是学生在实验室中常用的滑动变阻器,如图甲所示;还有一种是如图乙所示的电位器,其内部结构如图丙所示,它们都是通过改变接入电路中电阻丝的______来改变接入电路中电阻大小的.

(2) 学习完"练习使用滑动变阻器"后,该同学从网上买了一个合适规格的电位器,准备制作一个简易的调光台灯.如图丁所示,若要使旋钮顺时针转动时台灯变亮,则应将电位器的______两个接线柱分别与电路中的M、N两点相连,闭合开关后,旋转旋钮,台灯______(选填"能"或"不能")完全熄灭.

答案： 解析:
(1)导体电阻与长度有关,长度越长,电阻越大.能改变接入电路中电阻大小的元件叫作变阻器,其中有一种是学生在实验室中常用的滑动变阻器,如题图甲所示;还有一种是如题图乙所示的电位器,其内部结构如题图丙所示,它们都是通过改变接入电路中电阻丝的长度来改变接入电路中电阻大小的.答案:
(1)变阻器 长度
解析:
(2)将电位器的b、c两个接线柱分别与电路中的M、N两点相连,闭合开关后,顺时针旋转旋钮,电位器连入电路的电阻丝变短,电阻变小,则电流变大,台灯变亮.电位器只能调节灯泡的亮暗,灯泡中始终有电流通过,所以台灯不能完全熄灭.答案:
(2)b、c 不能
