《2025年新坐标同步练习九年级物理全一册人教版青海专用》

7. 在用电流表测电流的实验中：

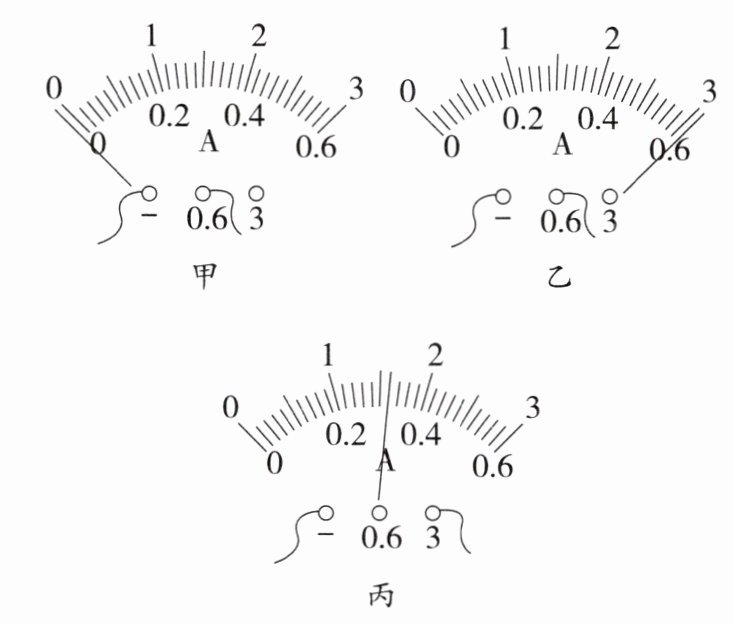

(1)甲同学在闭合开关前发现电流表的指针如图甲所示,其原因是电流表未调零；若是在闭合开关后出现此情况,则原因是电流表正、负接线柱接反了.
(2)纠正问题后将电流表重新接入电路中,甲同学闭合开关,又发现电流表指针如图乙所示,其原因是电流表的测量范围选择过小,接下来的操作应是断开开关，换接电流表的0~3A的测量范围.
(3)他正确连接了电路进行实验时,电流表示数如图丙所示,但是在读数时,他按照0～0.6A的测量范围读数了,则他认为此时电流表的分度值为0.02A,读数为0.32A,并记录. 同组的乙同学看到后指出了错误,则正确读数应为1.6A.

答案：
(1)电流表未调零 电流表正、负接线柱接反了
(2)电流表的测量范围选择过小 断开开关，换接电流表的0~3A的测量范围
(3)0.02 0.32 1.6

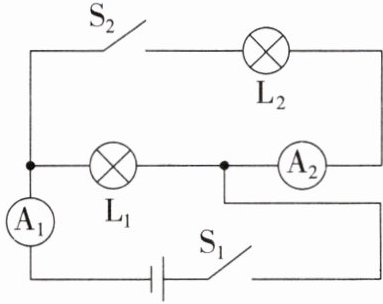

1. 如图所示的电路,下列分析正确的是(A)

A.只闭合$S_1$时$,L_1$发光$,L_2$不发光$,A_1$测$L_1$电流
B.只闭合$S_2$时$,L_1$发光$,L_2$不发光$,A_1$测$L_2$电流
C.闭合$S_1、$$S_2$时$,L_1、$$L_2$并联$,A_2$测$L_1$电流
D.闭合$S_1、$$S_2$时$,L_1、$$L_2$串联$,A_1、$$A_2$示数相等

答案： 解析:选A.由题图可知，当只闭合$S_{1}$时，电流只通过灯泡$L_{1}$，$A_{1}$测$L_{1}$的电流，$L_{1}$发光，$L_{2}$不发光，故A正确;只闭合$S_{2}$时，由于$S_{1}$断开，电流没有形成一个完整的闭合回路，所以$L_{1}$、$L_{2}$都不发光，故B错误;由题图可知，当$S_{1}$、$S_{2}$闭合时，两灯泡并联，$A_{1}$测干路电流，$A_{2}$测$L_{2}$的电流，故C、D错误.故选A.

2. 某同学使用电流表时,估计待测电路中的电流应选用0～0.6A的测量范围,但他误用0～3A的测量范围来测量,这样做的结果是 (D)
A.指针摆动角度大,会损坏电流表
B.指针摆动角度小,会损坏电流表
C.指针摆动角度大,读数比较准确
D.指针摆动角度小,读数不够准确

答案： D

3. 如图所示,粗心的小强把电流表并联在了$L_1$的两端. 此时如果闭合开关,一定会发生的现象是 (C)

A.电源被烧毁
B.电流表损坏

C.L_1$不亮$
$D.L_2$不亮

答案： C

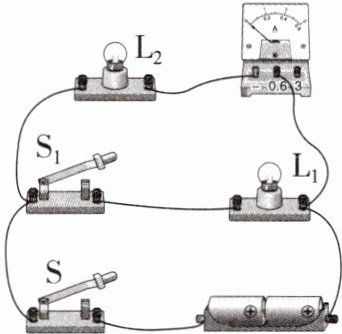

4. 如图所示,电源电压不变,将开关S、$S_1$都闭合,灯泡$L_1$与$L_2$正常发光,两灯是并联,电流表测量$L_{2}$的电流.

答案： 并 $L_{2}$
