《2025年新坐标同步练习九年级物理全一册人教版青海专用》

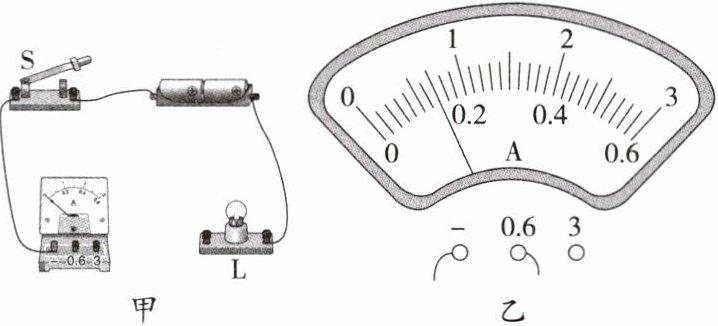

5. 如图甲所示,小华使用电流表来测通过小灯泡的电流,已知电路中的电流不超过0.2A.

(1)请你在图甲中,用笔画线代替导线将实物图连线补充完整.
(2)电流表使用前,应检查指针是否对准______,如果有偏差,需先“校零”.
(3)连接电路时,开关应断开,电流表必须______联在被测的那部分电路中,且应选用合适的测量范围,使电流从电流表的______流出.

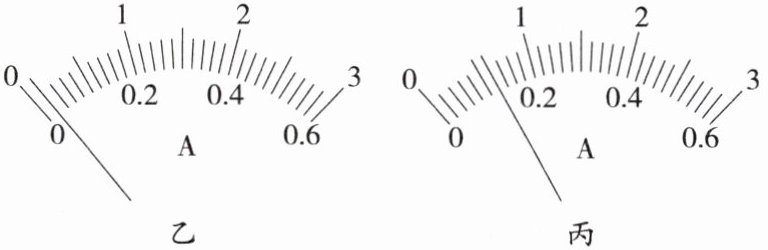

(4)闭合开关后,电流表的示数如图乙所示,此时所接测量范围的最小分度值是______A,测得的电流为______A.

答案：

(1)如图所示

(2)零刻度线
(3)串 负接线柱
(4)0.02 0.14

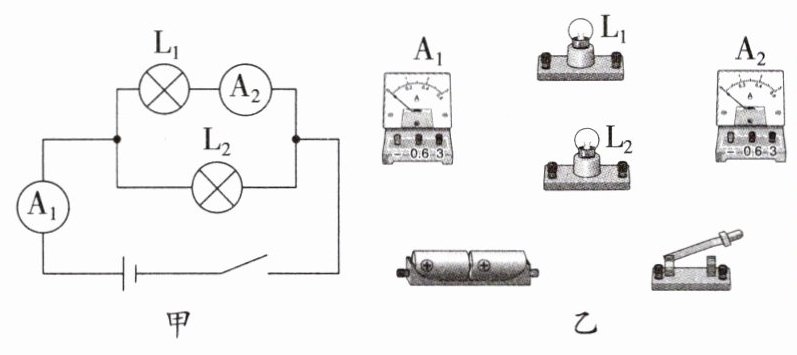

6. 根据图甲所示的电路图,在图乙的实物图上用笔画出连线(要求导线不能交叉).

答案：
如图所示

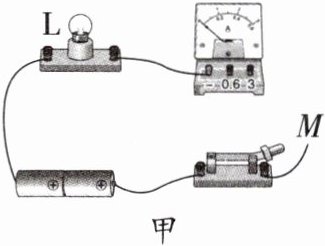

7. 在练习电流表的使用时,如图所示是小华用电流表测通过灯泡L的电流时的电路.


(1)如图甲所示是小华正在连接的电路,连接过程中存在问题,正确的做法是连接电路时,应该将开关断开(选填“闭合”或“断开”).
(2)小华解决问题后,先将线头M接到电流表的“3”接线柱上,然后开关试触,发现电流表的示数如图乙所示,则出现以上现象的原因是所选的量程偏大(选填“偏大”或“偏小”).
(3)小华思考了一下,然后将线头M连接到0.6(选填“0.6”或“3”)接线柱上,然后开关试触,才使电流表的示数正常. 若此时电流表的示数如图丙所示,则通过灯泡L的电流是0.12A.

答案：
(1)断开
(2)偏大
(3)0.6 0.12
