3. 某同学想设计一个家庭厨房电路,现在有2000W的电磁炉一个,800W的微波炉一个,800W的电饭锅一个,100W的抽油烟机一台,10W的节能灯四盏,设计的导线横截面积合理。现给整个厨房电路配一个独立的空气开关,下列哪个规格的较合理(B)
A.16A
B.20A
C.32A
D.40A

答案： 解析:选B.根据题意可知,家庭厨房电路中所有用电器的总功率是:$P_{总}=2000W+800W+800W+100W+10W×4=3740W$;由$P=UI$知,当这些用电器同时工作时,电路中的电流是:$I=\frac{P}{U}=\frac{3740W}{220V}=17A$,故所选择的空气开关允许通过的最大电流应略大于这一数值,且不宜太大,故只有B最合适.

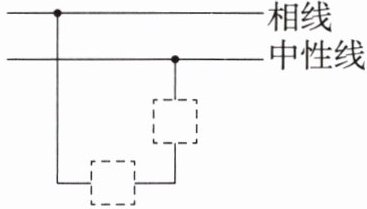

4. 小颖在设计家庭电路的原理图时遇到了困难,请你根据安全用电原则,在图中的两个虚线框内分别补充好灯泡和开关的符号。

答案：
如图所示

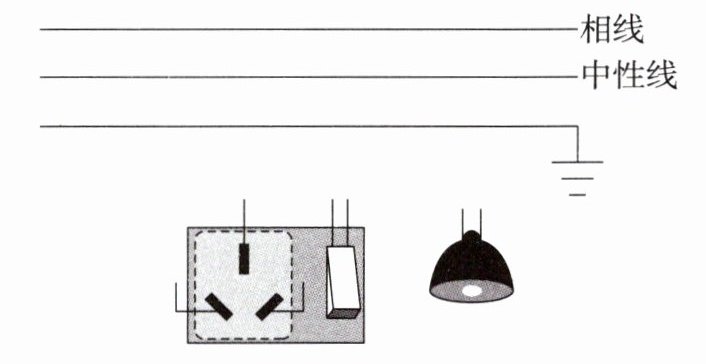

5. 卧室墙上有一开关插座面板,其中开关控制吊灯。请用笔画线表示导线,将图中的插座、开关和吊灯接入家庭电路中,使其符合卧室的设计要求。

答案：

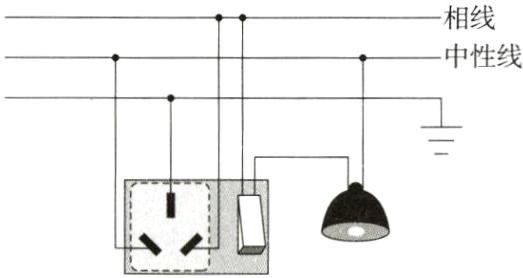

如图所示

6. 小明学习了生活用电知识,想为自己家盖的新房子设计家庭电路,需满足以下要求：
①总功率不超过8kW；
②所有插座均接保护线；
③大功率电器(如电磁炉、空调)使用独立线路。
(1)应选择额定电流多大的电能表？(写出计算过程)
(2)列举两项必须安装的安全保护装置并说明其作用。

答案： 解:
(1)电能表选择$I=\frac{8000W}{220V}\approx36.4A$,选择额定电流为40A的电能表.
(2)安全保护装置漏电保护器:检测漏电并迅速切断电路空气开关:过载或短路时自动跳闸.(答案合理即可)
