《2025年新坐标同步练习九年级物理全一册人教版青海专用》

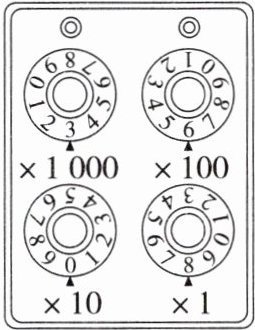

6. 电阻箱是一种可以调节电阻大小并且能够显示自身电阻阻值的变阻器. 图中电阻箱的阻值大小为3608Ω,该电阻箱能接入电路的最大阻值为______9999Ω.

答案： 3 608 9 999

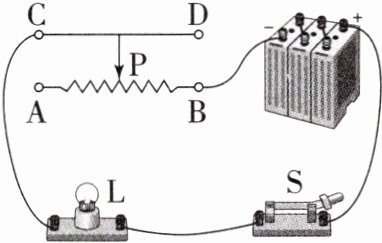

7. 小宇在实验室用如图所示的电路做电学实验,请你帮助他完成以下的判断：

(1)当滑动变阻器的B、C两个接线柱接入电路中,滑片P向A端移动时,灯L的亮度将变暗(选填“变暗”“不变”或“变亮”).
(2)当滑动变阻器的A、D两个接线柱接入电路中,要使灯L变暗,滑片P应向B端移动.

答案：
(1)变暗
(2)B

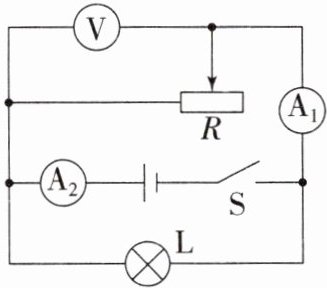

1. 如图所示,电源电压保持不变. 闭合开关S,在滑动变阻器的滑片由中点向右移动的过程中,下列说法正确的是(C)

A.灯泡L的亮度变暗
B.电流表$A_1$示数变大
C.电流表$A_2$示数变小
D.电压表V示数变大

答案： 解析:选C.如题图所示，小灯泡和滑动变阻器并联，电流表A₁测通过滑动变阻器的电流，电流表A₂测量干路电流，电压表V测电源电压;闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，滑动变阻器的阻值变大，通过滑动变阻器的电流变小，电流表A₁示数变小;由于并联电路各支路之间互不影响，所以，通过小灯泡的电流不变，小灯泡亮度不变，干路电流变小，电流表A₂示数变小;电源电压不变，电压表V示数不变，故C正确，A、B、D错误.故选C.

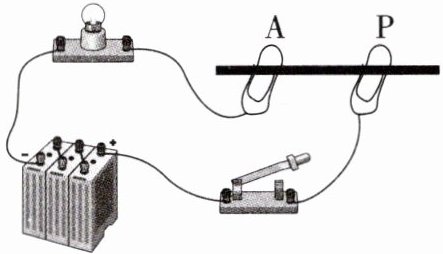

2. 在设计制作一个调光灯的实践活动中,小明设计了如图所示的电路,电源使用三节铅蓄电池串联,小灯泡的额定电压为3V,A、P两个回形针可在铅笔芯上滑动. 通过交流,小华同学提出了改进建议,关于以下建议,你认为合理的是(B)

A.为使灯泡亮度变化更明显,应选用长度很短的铅笔芯
B.为保护灯泡,可以在A、P之间做一个标记,防止接入阻值太小
C.铅笔芯换成铜丝更好
D.电源电压改为1.5V更好

答案： 解析:选B.铅笔芯相当于一个滑动变阻器，它和灯泡串联，阻值越大的电阻对电流的阻碍作用越大，由于铅笔芯的长度越长电阻越大，所以铅笔芯的长度应适当长一些，故A不符合题意;为保护灯泡，在A、P之间做一个标记，保持灯泡与一定长度的铅笔芯串联，可以防止灯泡两端电压过大而烧坏灯泡，故B符合题意;铜丝的电阻很小，灯泡亮度的变化不明显，故C不符合题意;小灯泡的额定电压为3V，电源电压改为1.5V，灯泡很暗实验现象不明显，故D不符合题意.故选B.

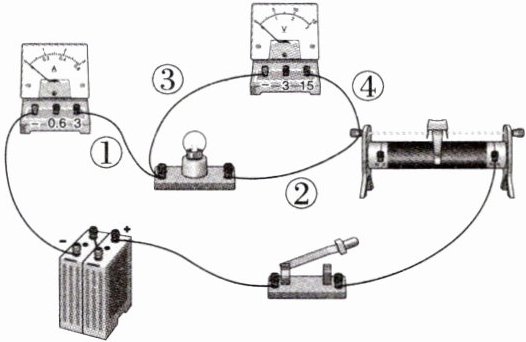

3. 在如图所示电路中,开关闭合后,无论怎样移动滑片,小灯泡都不亮,电流表示数为零,电压表有示数且不变. 图中除标有序号的四根导线外其他元件正常,则出现断路的导线一定是(B)

A.①
B.②
C.③
D.④

答案： B
