1. 变阻器
能改变接入电路中电阻大小的元件叫作变阻器. 变阻器是通过改变接入电路中电阻丝的长度来改变电阻的.

答案： 电阻　长度

2. 滑动变阻器的使用
滑动变阻器要串联在电路中,采用一上一下的接法,在连接电路时,滑片位于电阻值最大处. 变阻器在电路图中用符号表示. 滑动变阻器上通常标有最大电阻和允许通过的最大电流,使用时要根据需要进行选择,不能使通过的电流超过最大值,否则会烧坏滑动变阻器.

答案： 串　一上一下　大　大　大　大　大

3. 变阻器的应用
滑动变阻器一般只在实验室中应用. 有些家用电器中,用于音量调节的器件也是一种变阻器,通常称为电位器. 除机械式电位器外,数字电位器的使用越来越广泛. 数字电位器是一种用数字信号控制电阻的器件(集成电路).
02 随堂基础练

答案： 电位器

1. 滑动变阻器可以改变接入电路中电阻的大小. 使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的(C)
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

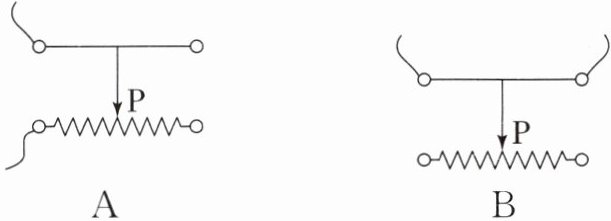

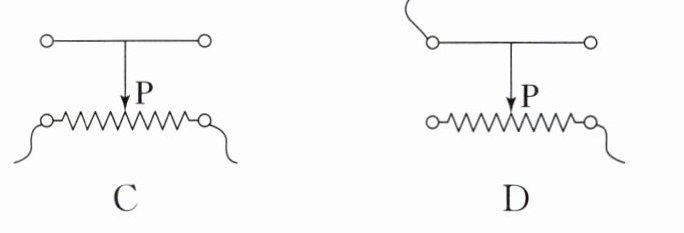

2. 如图所示,滑动变阻器连入电路的示意图中,当滑片P向右滑动时,连入电路的电阻变大的是(A)

答案： A

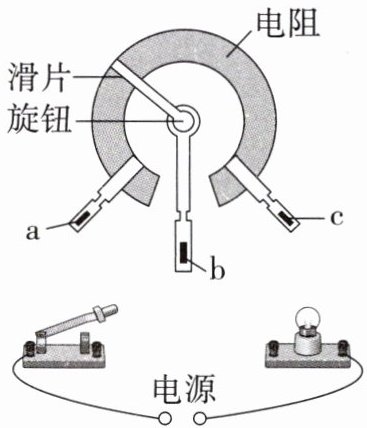

3. 如图所示是一种调光台灯电位器(滑动变阻器)的内部结构示意图,a、b、c是它的三个接线柱. 电位器要达到调光的作用应与灯泡串联,若只将b、c接入电路,闭合开关,顺时针转动旋钮时灯泡的亮度会增大(选填“增大”“减小”或“不变”).

答案： 串　增大

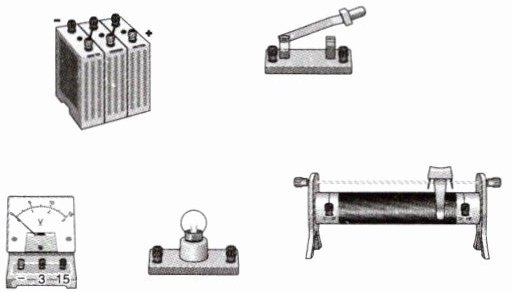

4. 如图所示,用笔画线代替导线,将图中元件连接成电路,要求：电压表测量灯泡两端的电压,当滑动变阻器的滑片向左移动时,灯泡变亮.

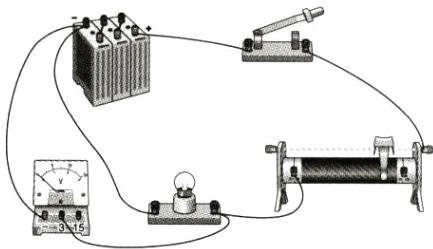

答案：
如图所示

5. 如图所示的滑动变阻器,铭牌上标有“20Ω 2A”的字样,下列说法正确的是(C)

A.当C、D接入电路时,滑动变阻器接入电路的阻值为20Ω
B.当A、D接入电路时,滑动变阻器可以接入电路的最大阻值为10Ω
C.当B、C接入电路时,滑动变阻器允许通过的最大电流为2A
D.当B、C接入电路时,闭合开关前滑片应该移动到最右端

答案： C
