《2025年新坐标同步练习九年级物理全一册人教版青海专用》

6. 在一根电阻线两端加上$4\ V$电压,通过它的电流为$0.2\ A$,这根电阻线电阻为20$\Omega$；若不加电压,该电阻线电阻为20$\Omega$。

答案： 20 20

7. 两个电阻$R_{1}$、$R_{2}$串联在电路中,已知$R_{1}＞R_{2}$,通过两个电阻的电流$I_{1}$、$I_{2}的大小关系是I_{1}$=$I_{2}$,加在两个电阻两端的电压$U_{1}$、$U_{2}的大小关系是U_{1}$＞$U_{2}$。(均选填“$＞$”“$=$”或“$＜$”)

答案： = ＞

8. 如图所示的电路中,电源电压为$15\ V$,电阻$R_{1}为10\ \Omega$,同时闭合开关$S_{1}$、$S_{2}$时,电流表的示数为$2.5\ A$。求：

(1)通过电阻$R_{1}$的电流；
(2)电阻$R_{2}$的阻值。

答案： 解:
(1)因并联电路中各支路两端的电压相等,所以,通过电阻 $ R_{1} $ 的电流: $ I_{1}=\frac{U}{R_{1}}=\frac{15\ V}{10\ \Omega}=1.5\ A $.
(2)因并联电路中干路电流等于各支路电流之和,所以,通过电阻 $ R_{2} $ 的电流: $ I_{2}=I-I_{1}=2.5\ A-1.5\ A=1\ A $,则电阻 $ R_{2} $ 的阻值: $ R_{2}=\frac{U}{I_{2}}=\frac{15\ V}{1\ A}=15\ \Omega $.

1. 如图所示的电路中,电阻$R_{1}＞R_{2}$。开关S闭合后,$R_{1}$、$R_{2}两端的电压分别为U_{1}$、$U_{2}$,通过$R_{1}$、$R_{2}的电流分别为I_{1}$、$I_{2}$。则(C)

A.$U_{1}＞U_{2}$
B.$U_{1}＜U_{2}$
C.$I_{1}＜I_{2}$
D.$I_{1}= I_{2}$

答案： C

2. 如图所示的电路中,电源电压保持不变,已知$R_{1}:R_{2}= 2:3$。当开关S闭合时,$R_{1}$、$R_{2}$两端的电压之比为$1:1$,电流表$A_{1}和A_{2}$的示数之比为$5:2$。

答案： $ 1:1 $ $ 5:2 $

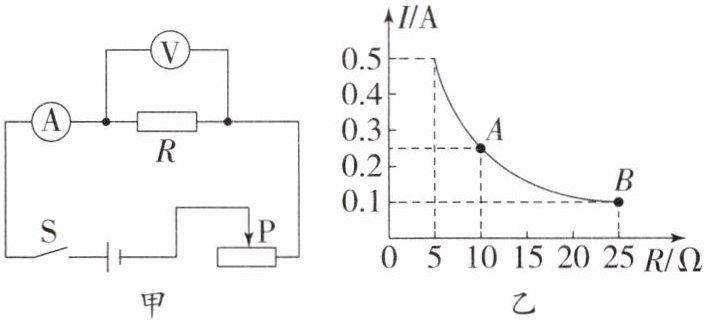

3. 在“探究电流与电阻的关系”的实验中,电路如图甲所示,多次改变电阻$R$的阻值,并记录对应的电流表示数,得到如图乙所示的电流随电阻$R$变化的图像。由图像可以得到电压表示数始终保持2.5$V$不变；若将图像中A、B两点所对应的电阻$R_{A}$、$R_{B}$串联使用,则通过它们的电流之比$I_{A}:I_{B}= $$1:1$。

答案： 2.5 $ 1:1 $

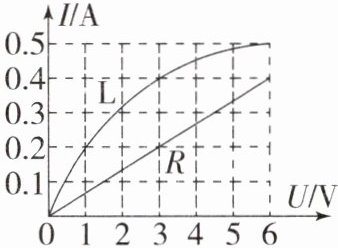

4. 如图所示为灯泡L和定值电阻R的$I - U$图像,若将L和R并联在电源电压为$3\ V$的电路中,干路电流为0.6$A$；若将其串联在电源电压为$4\ V$的电路中,L和R的阻值之比为$1:3$。

答案： 0.6 $ 1:3 $
