《2025年新坐标同步练习九年级物理全一册人教版青海专用》

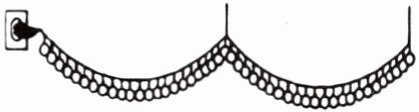

5. 春节期间,为烘托节日气氛,同学们买来了一串小彩灯,共有 50 个小灯泡串联在一起,接在电源上,如图所示,电工师傅用电流表测得电源插头处的电流为 200 mA,则通过第 10 个灯泡的电流为0.2A,通过第 50 个灯泡的电流为0.2A,你的根据是串联电路中各处电流都相等.

答案： 0.2 0.2 串联电路中各处电流都相等

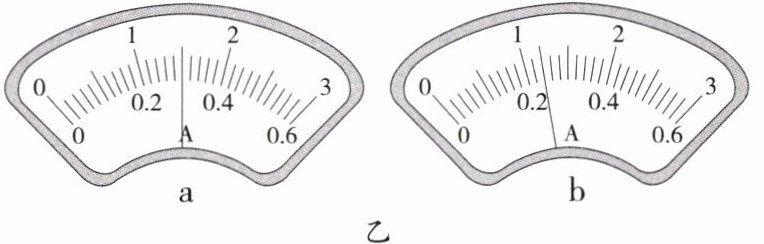

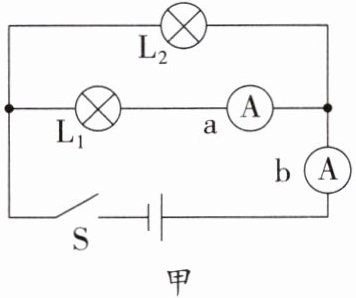

6. 如图甲所示的电路,当开关 S 闭合后,电流表的指针偏转如图乙所示,其中 a 电流表测量的是通过$ L_1 $(选填“电源”“$ L_1 $”或“$ L_2 $”)的电流,b 电流表的读数应为1.2A,灯泡 $ L_2 $ 中的电流为0.9A.

答案： L₁ 1.2 0.9

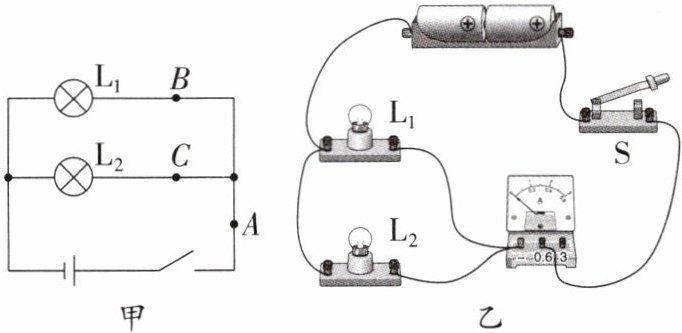

7. 在探究并联电路电流规律的实验中,如图甲所示是实验的电路图.

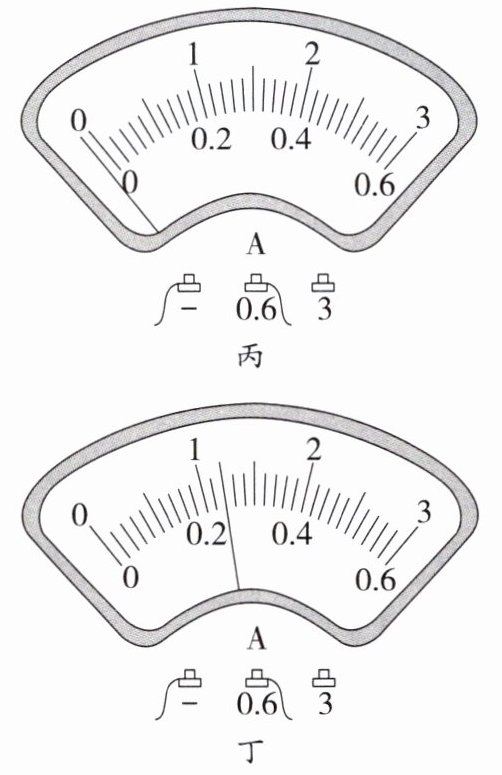

(1)实验中,在连接电路时开关应断开；使用电流表测量电流时,应将电流表串联接入电路,小明同学在测量某处的电流时,发现电流表的指针偏转如图丙所示,原因是电流表正、负接线柱接反了,在排除故障后,小明连接的电路如图乙所示,则开关闭合时,电流表测量的是图甲中A(选填“A”“B”或“C”)点的电流,电流表的示数如图丁所示,则电流表的示数为0.24A.

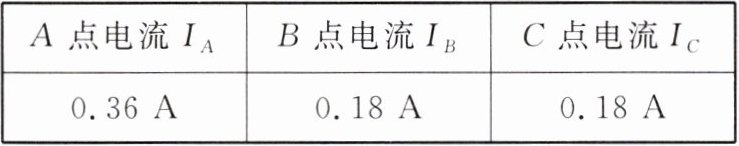

(2)小明把电流表分别正确地接入图甲中的 A、B、C 三点,得到了如下表中的数据,他得到的结论是：并联电路中各支路电流相等,他得出该错误的实验结论的主要原因是灯泡的规格相同，导致各支路电流相等. 该实验还存在另外一个不妥之处实验次数太少，结论具有偶然性. 综合上述问题,请你提出改进的方法：换用不同规格的灯泡重复多次实验.

答案：
(1)断开 串 电流表正、负接线柱接反了 A 0.24
(2)灯泡的规格相同，导致各支路电流相等 实验次数太少，结论具有偶然性 换用不同规格的灯泡重复多次实验
