4. 如图所示是探究通电螺线管磁场特点的实验装置. 下列操作能改变螺线管两端磁极的是(B)

A.移动滑动变阻器滑片
B.对调电源正、负极
C.改变螺线管线圈匝数
D.在螺线管中加铁芯

答案： B

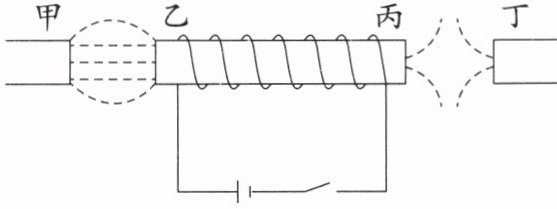

5. 如图所示为条形磁体和通电螺线管,虚线表示磁感线,则甲、乙、丙、丁的极性依次是(D)

A.S、N、S、S
B.N、N、S、N
C.S、S、N、N
D.N、S、N、N

答案： D

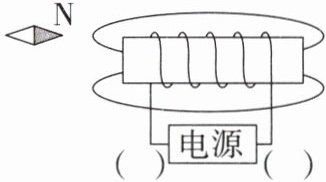

6. 请在图中根据小磁针N极指向标出通电螺线管的N、S极和磁感线的方向,并在括号内填上电源的正、负极.

答案：
如图所示
　　　　　　　

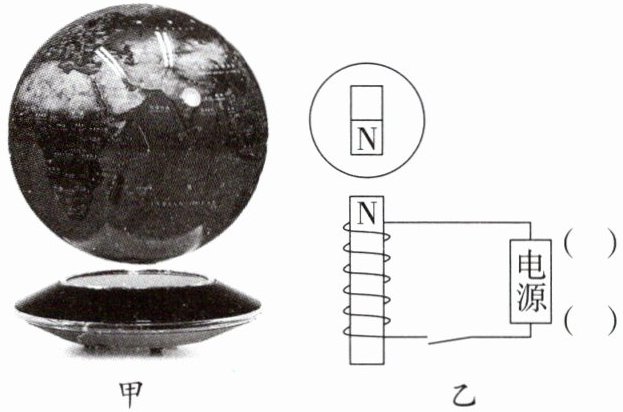

7. 如图甲所示是一个磁悬浮地球仪,其内部结构示意图如图乙所示,球体内有一个条形磁体. 底座里面有一个电磁铁,可使地球仪悬浮在空中.

(1)请在图乙中标出开关闭合后,电源的“+”“-”极.
(2)请利用所学知识解释地球仪能够悬浮在空中的原因______.
(3)查阅资料可知：当地球仪受竖直方向外力干扰时,偏离原来位置后,底座内自动校正系统会改变通电螺线管中电流大小,从而改变磁力大小,使地球仪恢复原先平衡位置. 可使螺线管中电流大小发生改变的措施有______(选填字母).
A. 改变电源电压的大小
B. 改变电源的正、负极
C. 改变电源输出的功率

答案：

(1)如图所示
　　　　　　　
(2)同名磁极相互排斥　
(3)AC
