3. 学习小组在做“测量小灯泡的电阻”的实验,其中电源电压为3V,小灯泡额定电压为2.5V。

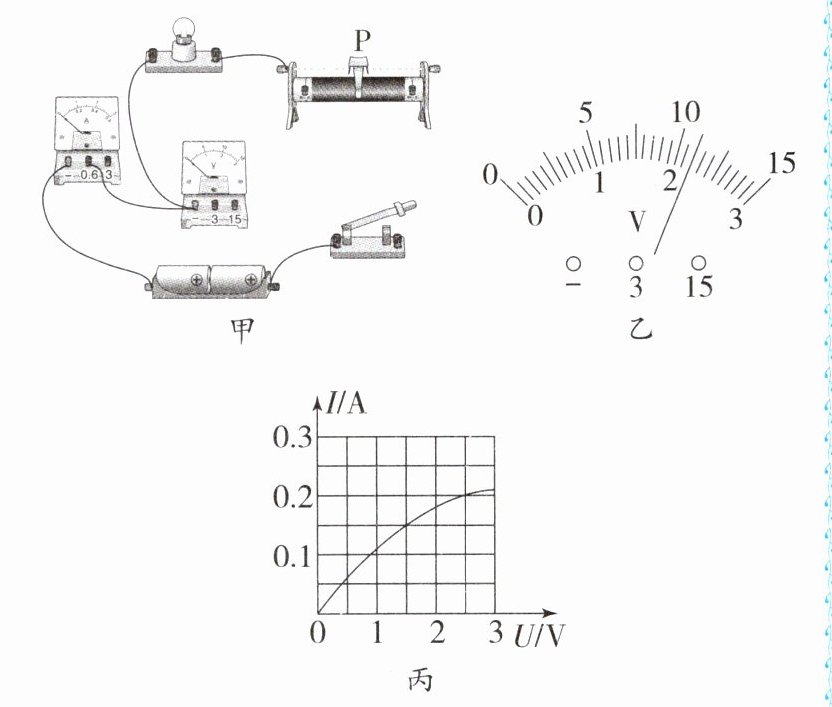

(1)请用笔画线代替导线,将图甲实物图连接完整(要求：滑动变阻器的滑片P向右移,电流表示数变大)。
(2)连接完成后,闭合开关,发现小灯泡不亮,电流表指针明显偏转,电压表指针几乎不动,则电路故障原因可能是____。

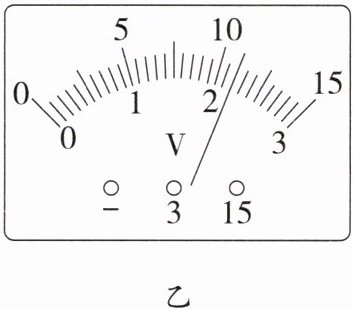

(3)排除故障后,移动滑片P至某一位置,电压表示数如图乙所示,此时应将滑片向____(选填“左”或“右”)移,直至小灯泡正常发光。
(4)小明同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丙所示的I-U图像,小灯泡正常发光时的电阻是____Ω；根据丙图像信息,可得出结论：____。

答案：
3.
(1)如图所示

(2)小灯泡短路
(3)右
(4)12.5 小灯泡的电阻随小灯泡两端的电压增大而增大

4. 小华同学用“伏安法”来测量一个阻值约为5Ω的定值电阻Rₓ,实验室有如下器材供选用：
A. 两节干电池
B. 开关一个和导线若干
C. 电压表(0～3V,0～15V)
D. 电流表(0～0.6A,0～3A)
E. 滑动变阻器(0～10Ω)
F. 滑动变阻器(0～100Ω)
(1)小华同学完成实验电路设计后,为了操作顺利和方便,除了A、B、C和D外,小华同学还需选用____(选填“E”或“F”)器材。

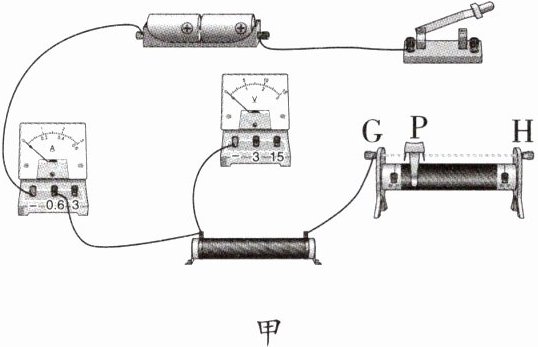

(2)根据设计的实验电路要求,请用笔画线代替导线连接图甲中最后的两根导线。

(3)小华在闭合开关后,移动滑动变阻器的滑片P时,发现电流表示数始终为零,而电压表有示数但不发生变化,此时电路中的一处故障是____(选填字母)。
A. 滑动变阻器断路
B. 滑动变阻器短路
C. 定值电阻Rₓ断路
D. 定值电阻Rₓ短路
(4)排除故障后,电流表示数为0.40A,电压表示数如图乙所示,则本次实验测得的定值电阻Rₓ是____Ω。

答案：
4.
(1)E

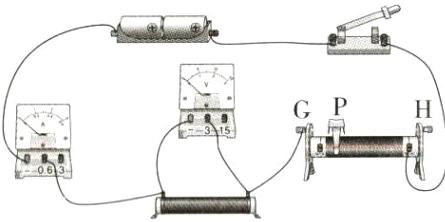

(2)如图所示

(3)C
(4)5.5
