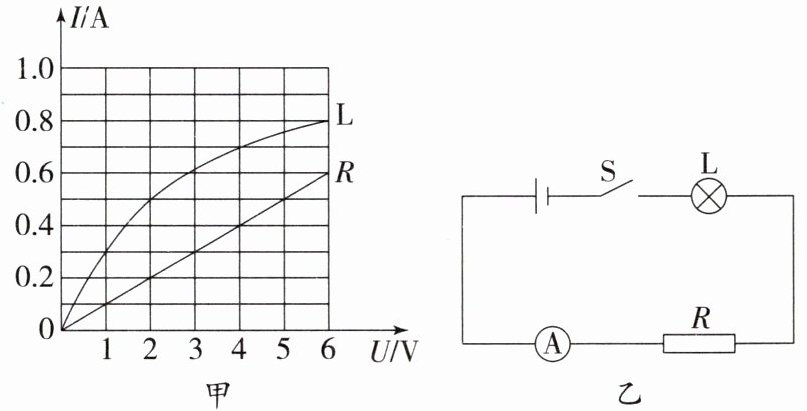

6. 如图甲所示是电阻R和灯泡L的$I-U$图像.由图可知,电阻R的阻值是10Ω.将电阻R和灯泡L接在图乙电路中,S闭合,电流表示数为0.3A,则电源电压为4V.

答案： 10 4

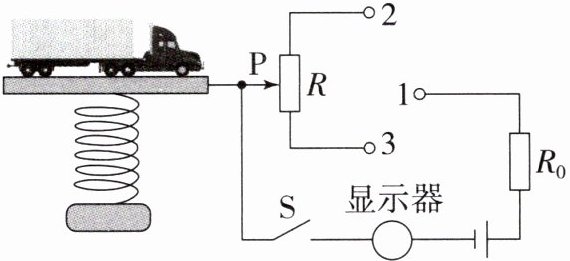

7. 公路检查站的“地磅”可以检测货车是否超载.如图所示是某种地磅的工作原理图,滑片P可在竖直放置的电阻R上滑动.闭合开关S,当货车质量增大时,由电表改装成的显示器的示数也增大,则“显示器”是电流表(选填“电流表”或“电压表”)改装而成的；接线柱“1”应与接线柱3(选填“2”或“3”)连接.

答案： 电流表 3

8. 小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化.选用的器材有3V电源、湿度传感器(其电阻$R_{s}$的阻值随相对湿度的增大而减小)、定值电阻$R= 2× 10^{3}\Omega $、一个电压表(测量范围为0~3V)等.当相对湿度为40%时,$R_{s}= 1× 10^{3}\Omega $,电压表示数为2V,则电压表是并联在______定值电阻R(选填“湿度传感器”或“定值电阻R”)的两端.当电压表示数变大时,教室里相对湿度在______增大(选填“增大”或“减小”).

答案： 定值电阻R 增大

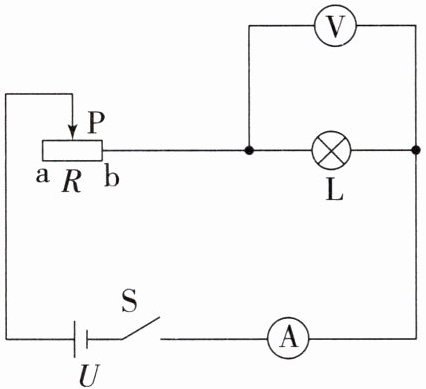

9. 小明为了控制灯泡的亮度,设计了如图所示的电路,已知电源电压恒定不变,灯泡L正常发光的电压为6V,且灯泡电阻不随温度变化.将滑片P置于a端,闭合开关S,缓慢移动滑片P,当滑片P位于b端时,电流表示数为1A,灯泡恰好正常发光.求：

(1)电源电压U；
(2)灯泡L的电阻；
(3)当电流表的示数为0.3A时,此时滑动变阻器接入电路的电阻.

答案： 解:
(1)由题图可知,R 与 L 串联,电压表测灯泡两端电压,电流表测串联电路中的电流.当滑片 P 移到 b 端时,滑动变阻器接入电路的电阻为0,只有灯泡 L 工作,灯泡 L 正常发光,则电源电压$U=U_{L}=6\ V.(2)根据欧姆定律可得灯泡 L 的电阻$R_{L}=\frac{U_{L}}{I_{L}}=\frac{6\ V}{1\ A}=6\ \Omega.
(3)当电流表的示数为$I=0.3\ A$时,根据欧姆定律可知,电路中的总电阻$R_{总}=\frac{U}{I}=\frac{6\ V}{0.3\ A}=20\ \Omega$根据串联电路的电阻特点可知,此时滑动变阻器接入电路的电阻$R'=R_{总}-R_{L}=20\ \Omega - 6\ \Omega=14\ \Omega.$
