《2025年新坐标同步练习九年级物理全一册人教版青海专用》

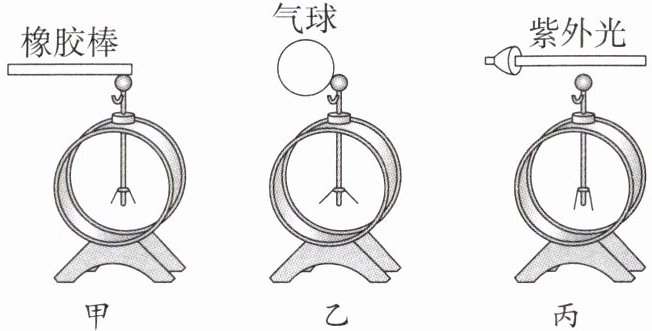

5. 用毛皮摩擦过的橡胶棒接触不带电的验电器金属球后, 金属箔张角如图甲所示; 接着用毛皮摩擦过的气球再接触金属球, 金属箔张角变大, 如图乙所示; 然后用短波紫外光照射但不接触金属球, 金属箔张角如图丙所示, 此时金属球中的某种电荷“逃”到了空气中. 下列推断错误的是(C)

A.甲图中瞬间电流方向是由验电器到橡胶棒
B.乙图中摩擦过的气球带负电
C.丙图中金属箔张角变小是因为它们相互吸引
D.丙图中从金属球“逃”出的是电子

答案： C

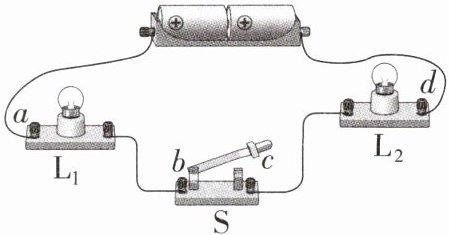

6. 如图所示为小明连接的电路, 他检查导线连接无误后, 闭合开关 S, 发现两灯均不发光, 于是他用一根导线分别连接到 ab、bc、cd 和 ac 两点, 灯 $ L_1 $、$ L_2 $ 均不发光, 再用导线连接到 bd 两点时, 灯 $ L_1 $ 发光, $ L_2 $ 不发光, 由此判定电路的故障是(B)

A.灯 $ L_1 $ 短路
B.灯 $ L_2 $ 与开关 S 均断路
C.灯 $ L_2 $ 短路
D.灯 $ L_1 $ 与开关 S 均断路

答案： 6.解析:选B.由电路可知，在电路中任意一处断开，则灯泡都不能工作;用导线分别连接到ab、bc、cd和ac两点，灯L₁、L₂均不发光，说明电路都为断路;当导线连接到ac两点间时，灯L₁、L₂均不发光，说明cd间有断路，即灯L₂断路;当导线连接到cd两点间时，灯L₁、L₂均不发光，说明灯L₁断路或开关S断路;当导线连接到bd两点间时，灯泡L₁发光，说明灯L₁正常，bd间发生断路，因此，电路故障为灯L₂与开关S均断路.故A、C、D不符合题意，B符合题意.故选B.

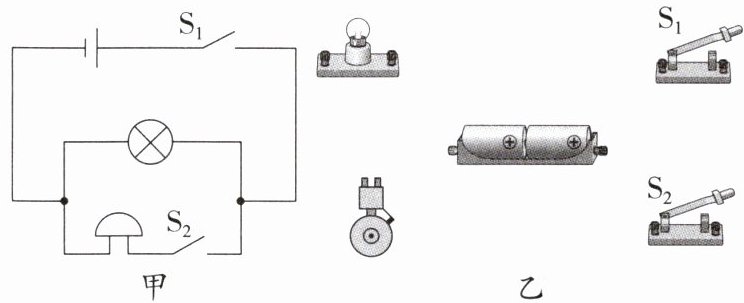

7. 按照如图甲所示的电路图, 将图乙中各元件连接起来. (用笔画线表示导线, 导线不能交叉)

答案：

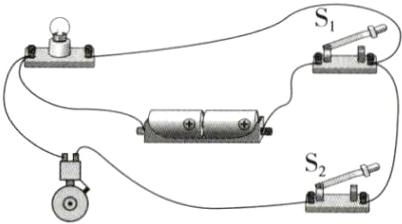

7.如图所示
　　　　　

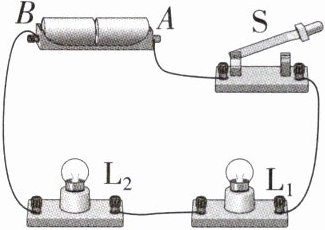

8. 小明同学连接了如图所示的电路进行实验.

(1) 按照电学实验的基本操作规则, 连接电路前, 小明应该将开关______断开(选填“闭合”或“断开”).
(2) 连接完电路后闭合开关 S, 灯泡 $ L_1 $ 和 $ L_2 $ 均发光, 此时电路中的电流方向从 $ L_1 $ 到 $ L_2 $, 则电源的正极在______A(选填“A”或“B”)端, 此时的电路叫______通路(选填“通路”“断路”或“短路”).
(3) 小明将开关 S 断开, 然后把灯泡 $ L_2 $ 两端的接线柱用一根导线相连, 小明再次闭合开关 S, 灯泡 $ L_2 $ 将______不发光(选填“发光”或“不发光”), 灯泡 $ L_1 $______发光(选填“发光”或“不发光”).
(4) 受上面实验现象启发, 为了让两盏灯同时熄灭, 小明认为可以不断开开关, 而用一根导线同时连接图中灯泡 $ L_2 $ 左端和灯泡 $ L_1 $ 的右端接线柱即可, 根据所学知识, 我们应该告诉小明______不能(选填“能”或“不能”)这样操作, 具体的原因是______会造成电源短路.

答案： 8.
(1)断开　
(2)A　通路　
(3)不发光　发光　
(4)不能　会造成电源短路
