《2025年新坐标同步练习九年级物理全一册人教版青海专用》

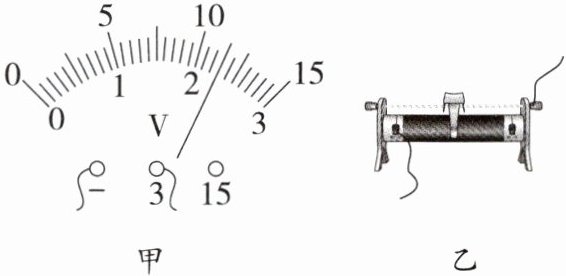

4. 如图甲所示,电压表的读数为2.3V；滑动变阻器以如图乙所示方式接入电路,当滑片向左滑动时,滑动变阻器连入电路的电阻变小(选填“变大”“变小”或“不变”).

答案： 2.3　变小

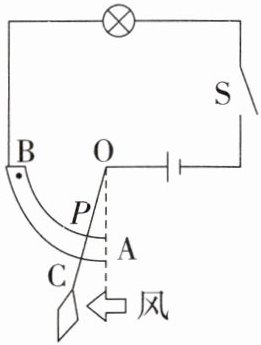

5. 小文同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板. 无风时OC杆是竖直的,风越强,OC杆偏转的角度越大. AB是一段圆弧形电阻,P点是金属杆OC与圆弧形电阻AB相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可. 通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器,小灯泡越亮,表明风力越大(选填“小”或“大”).

答案： 滑动变阻器　大

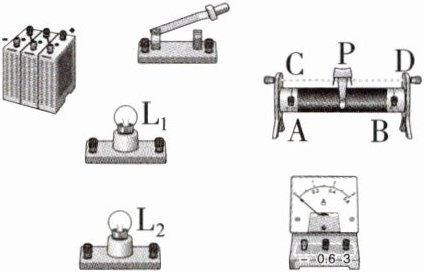

6. 如图所示,现有两个灯泡,电源、电流表、开关及滑动变阻器各一个. 某小组要设计符合如下要求的电路：灯$L_1$和$L_2$要并联,电流表测通过灯$L_2$的电流；滑动变阻器的滑片向左移动时,只能使灯$L_1$的亮度变暗；开关控制整个电路的通断. 请在虚线框内画出符合要求的电路图,并将对应的实物图连接起来.

答案：
如图所示

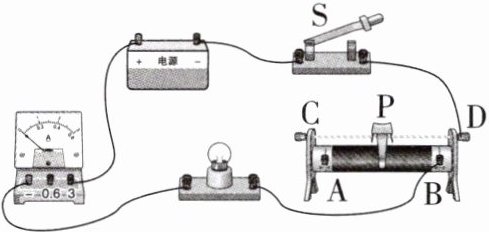

7. 如图所示为“用滑动变阻器改变电流”的实验.

(1)根据上述实物图,在下面虚线框内画出对应电路图.

(2)在闭合开关前,滑片P应移动到最______(选填“左”或“右”)端.
(3)滑片向B端滑动时,小灯泡的亮度______(选填“变亮”“变暗”或“不变”).
(4)开始实验后,甲同学发现无论怎样移动滑片P,灯泡的亮度都不发生变化,而且一直很暗,这可能是______；乙同学发现无论怎样移动滑片,灯一直很亮,这可能是______；丙同学缓慢移动滑片P时,看到灯忽亮又忽灭,这可能是______.

答案：

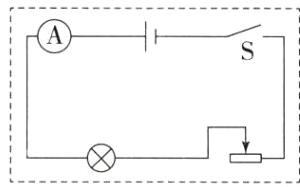

(1)如图所示

(2)左
(3)变亮
(4)变阻器同时接了下面两个接线柱 变阻器同时接了上面两个接线柱 变阻器滑片接触不良
