用电流表测量通过电阻器的电流,用电压表测量电阻器两端的电压,运用$R=\frac{U}{I}$计算出电阻的大小的方法称为伏安法测电阻。为了减小误差,实际测量中要改变待测电阻器两端的电压,多次测量电压及电流,根据每次电压及电流的值算出电阻,最后求出电阻的平均值。在伏安法测电阻中,用滑动变阻器来改变待测电阻器两端的电压。

答案： 电流表 电压表 $R=\frac{U}{I}$ 平均值 滑动变阻器

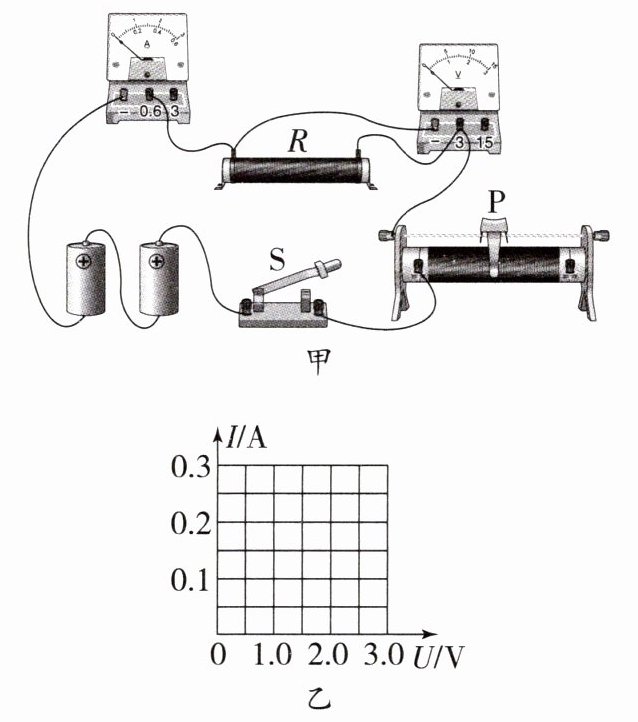

1. 在“测量未知电阻R”的实验中,小明设计了如图甲所示的实验电路,电源电压恒为3V。

(1)正确连接好电路后,在闭合开关S前,滑动变阻器的滑片P应移到最____(选填“左”或“右”)端,其目的是____。

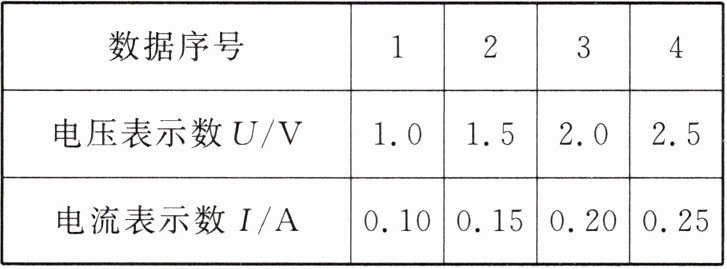

(2)闭合开关S,小明改变电阻R两端的电压,进行了多次实验,实验数据记录如下表。

①请根据表中数据,在图乙中画出未知电阻R的I-U图像；
②根据表中数据,可求出R= ____Ω。
(3)在此实验中,小明通过调节滑动变阻器的滑片P改变电阻R两端的电压多次测量,其目的是____(选填“寻找普遍规律”或“减小误差”)。

答案：
1.
(1)右 保护电路
(2)①如图所示

②10
(3)减小误差

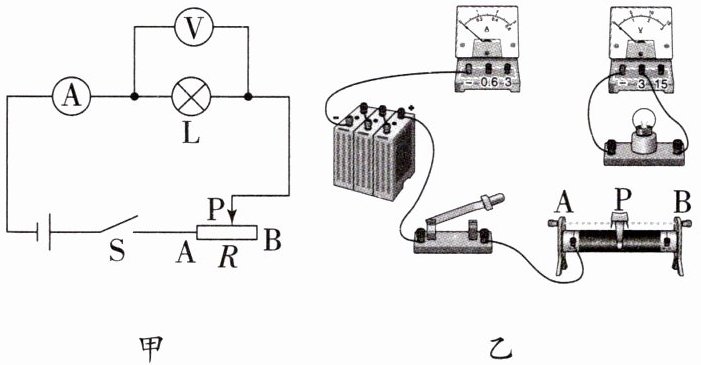

2. 小芳在测量标有电压为2.5V的小灯泡电阻的实验中,已知电源电压为4.5V,电路图如图甲所示。

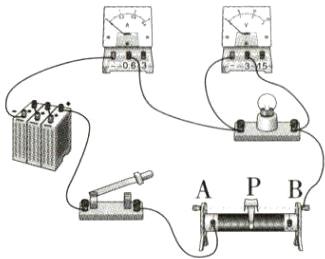

(1)请根据电路图,将图乙实物图连线补充完整。
(2)小芳闭合开关,发现小灯泡很暗,电压表和电流表均有示数,但无论如何移动滑动变阻器滑片,小灯泡亮度、电压表和电流表示数均不发生变化,请分析其原因：____。

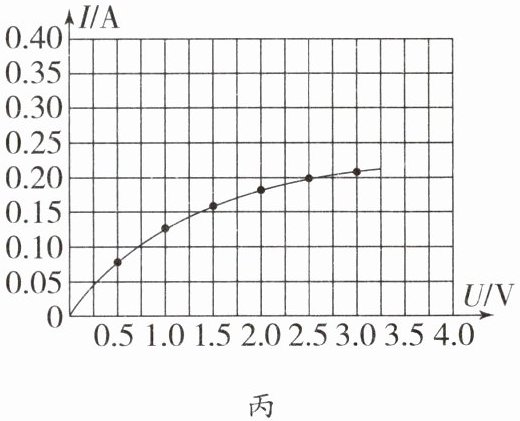

(3)故障排除后,小芳移动滑动变阻器,分别记录电压表、电流表示数,并描绘出小灯泡L的I-U图像,如图丙所示,则小灯泡正常发光时的电阻为____Ω。小芳还发现灯丝的电阻随温度的升高而____(选填“增大”“减小”或“不变”)。

答案：
2.
(1)如图所示

(2)滑动变阻器接线柱连接错误
(3)12.5 增大
