《2025年新坐标同步练习九年级物理全一册人教版青海专用》

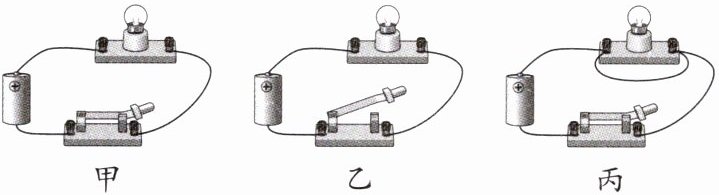

4. 如图所示的三个电路, 下列对其通路、断路、短路判断正确的是

B
A.甲断路、乙通路、丙短路
B.甲通路、乙断路、丙短路
C.甲通路、乙短路、丙断路
D.甲短路、乙断路、丙通路

答案： B

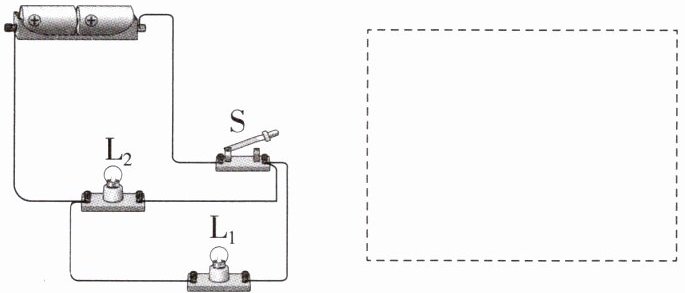

5. 根据如图所示的实物图在虚线框中画出相应的电路图.

答案：
5.如图所示
　　　　　　　

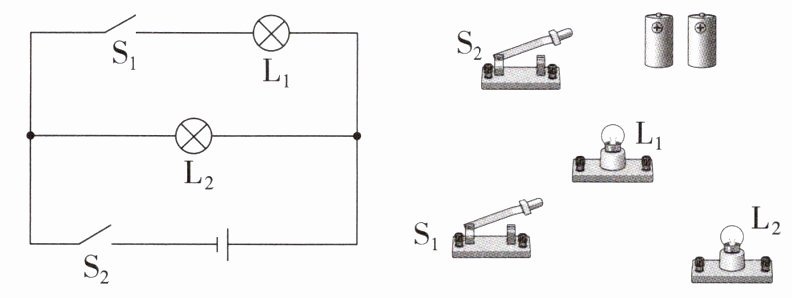

6. 根据电路图连接实物电路.

答案：

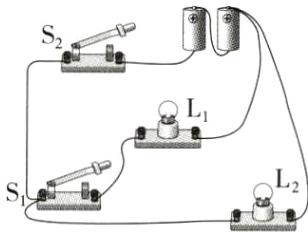

6.如图所示
　　　　　　

7. 电路就是用导线把电源、用电器、开关等元件连接起来组成的电流路径, 实验室所用导线的材料通常是铜. 如果用导线直接将电源两极相连, 就会造成短路, 损坏电源.

答案： 开关　铜　短路

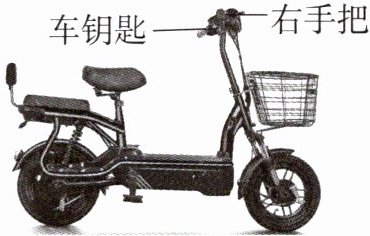

8. 如图所示为人们所喜爱的电动自行车, 它具有轻便、节能、环保等特点. 只要将图中车钥匙插入锁孔并顺时针旋转一下, 车子就通电了, 但不会行驶. 车钥匙其实就是一个开关. 给电动车充电时, 电瓶相当于用电器(选填“电源”或“用电器”).

答案： 开关　用电器

1. 下列关于电路的说法错误的是(C)
A.电源是提供电能的装置
B.只有电路闭合时, 电路中才有电流
C.电流沿着“负极→用电器→正极”的方向流动
D.不允许不经过用电器而把电源两极直接连接起来

答案： C

2. 下列关于导体与绝缘体的说法正确的是(B)
A.绝缘体既不能导电也不能带电
B.金属容易导电是因为内部有大量的自由电子
C.导体内的电荷都会发生移动, 所以导体能够导电
D.绝缘体不容易导电是因为绝缘体内没有电荷

答案： B

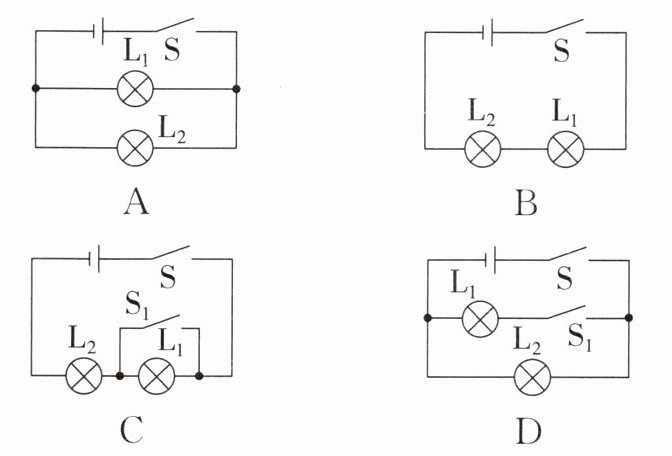

3. 下列各电路中, 闭合开关, 两个灯泡不能都发光的电路是(C)

答案： C

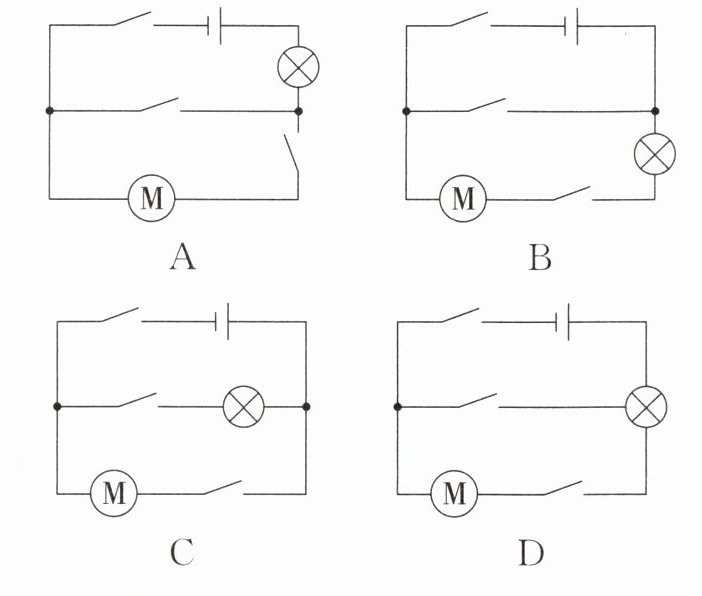

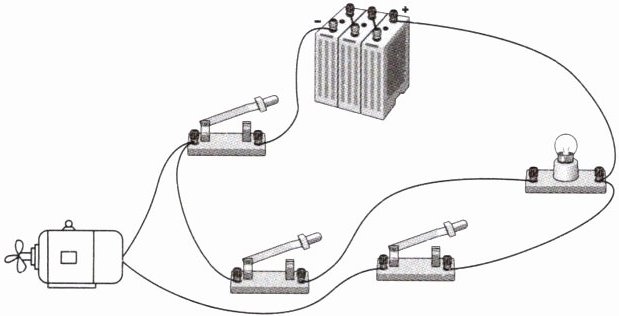

4. 下列四个电路图中与实物图相对应的是(C)

答案： C
