5. 下列几组电阻并联后,等效阻值最小的一组是(D)
A.30Ω和15Ω
B.20Ω和25Ω
C.10Ω和35Ω
D.5Ω和40Ω

答案： D

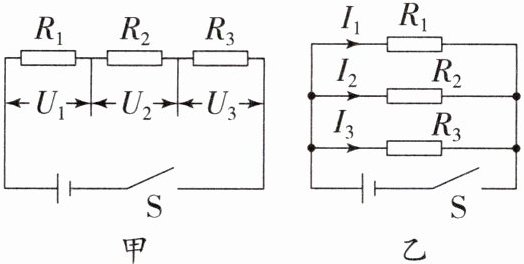

6. $R_{1}$、$R_{2}$、$R_{3}$是三个阻值不同的定值电阻.将它们串联起来接入电路,如图甲所示,闭合开关后,测得各电阻两端的电压关系为$U_{1}＞U_{2}＞U_{3}$；若将它们并联起来接入电路,如图乙所示,则闭合开关后,通过每个电阻的电流大小关系为(B)

A.$I_{1}＞I_{2}＞I_{3}$
B.$I_{3}＞I_{2}＞I_{1}$
C.$I_{1}= I_{2}= I_{3}$
D.$I_{2}＞I_{1}＞I_{3}$

答案： B

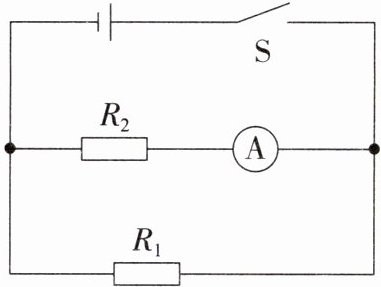

7. 如图所示,电源电压恒为3V,$R_{1}$的阻值为10Ω,闭合开关后,电流表的示数为0.5A,则通过$R_{1}$的电流为0.3A,$R_{2}$的阻值为6Ω.

答案： 0.3 6

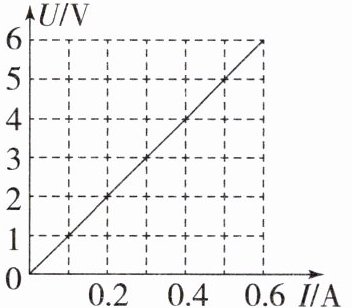

8. 电阻$R_{1}的U-I$图像如图所示,$R_{1}$的阻值是10Ω,把$R_{1}$与阻值是30Ω的电阻$R_{2}$并联在电源电压是4V的电路中,通过$R_{1}与R_{2}$的电流之比是$3:1$,$R_{1}与R_{2}$两端的电压之比是$1:1$.

答案： 10 $3:1$ $1:1$

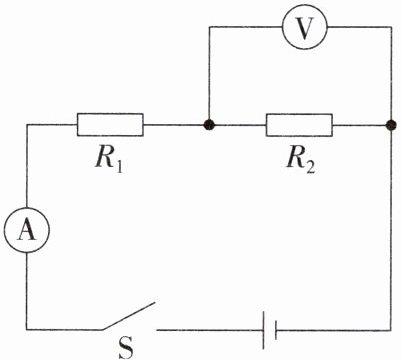

9. 如图所示,$R_{1}= 10\Omega $,开关S闭合时,电流表示数为0.2A,电压表示数为4V.求：

(1)电阻$R_{1}$两端的电压；
(2)电阻$R_{2}$的阻值；
(3)电源电压.

答案： 解:
(1)$R_{1}$和$R_{2}$串联,电压表并接在$R_{2}$两端,$R_{1}$两端的电压$U_{1}=IR_{1}=0.2\ A×10\ \Omega=2\ V.$
(2)$R_{2}$两端的电压$U_{2}=4\ V$电阻$R_{2}$的阻值$R_{2}=\frac{U_{2}}{I}=\frac{4\ V}{0.2\ A}=20\ \Omega.$
(3)因串联电路中总电压等于各分电压之和,所以电源电压$U=U_{1}+U_{2}=2\ V+4\ V=6\ V.$
