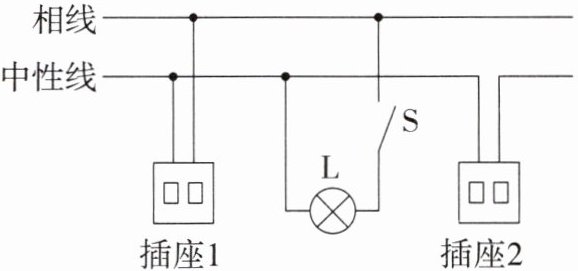

4. 小明同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是 (C)

A.电灯L
B.插座1
C.插座2
D.开关S

答案： C

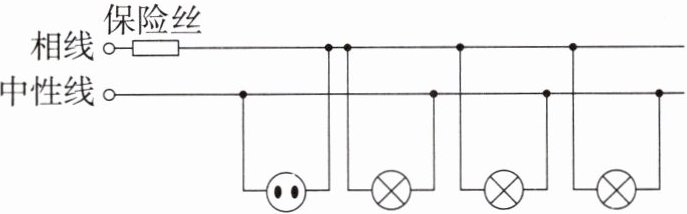

5. 如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用测电笔插进插座的两孔,氖管均发光.造成这一现象的原因是(C)

A.插座发生短路了
B.进户的相线断了
C.进户的中性线断了
D.某盏电灯的灯丝断了

答案： C

6. 如图所示是洗衣机的三脚插头,其中上面的a插脚是与洗衣机的金属外壳相连的,现实中许多人将该插脚折弯不用,这样的插头连入电路后洗衣机仍能工作,这样做存在的问题是当洗衣机内部线路出现漏电，并且洗衣机金属外壳带电时，人接触洗衣机外壳，会发生触电事故.

答案： 解析:a 插脚插入插座,可以使洗衣机的金属外壳与大地相通;若将 a 插脚折弯不用,洗衣机仍能工作,当洗衣机内部线路出现漏电,并且洗衣机金属外壳带电时,人接触洗衣机外壳,会发生触电事故.
金属外壳　见解析

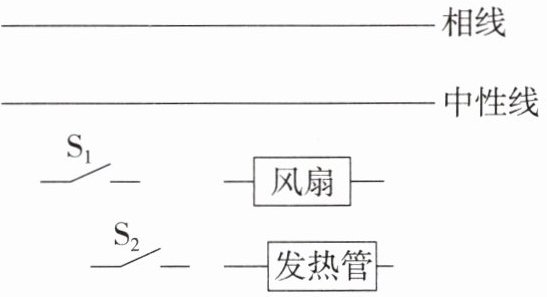

7. 生活中有一种叫“浴霸”的浴室电器.在使用中发现：单独闭合加热开关$(S_2),$发热管不工作；先闭合吹风开关$(S_1),$风扇工作后再闭合加热开关,发热管工作.根据上述现象,在图中完成电路连接.

答案：

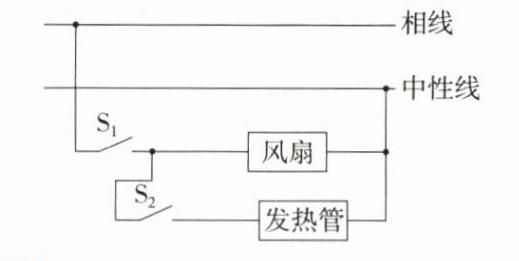

如图所示

1. 在家庭电路中,从进户线起,下列连接顺序正确的是(A)
A.电能表、闸刀开关、保险盒、用电器
B.电能表、保险盒、闸刀开关、用电器
C.闸刀开关、电能表、保险盒、用电器
D.闸刀开关、电能表、用电器、保险盒

答案： A

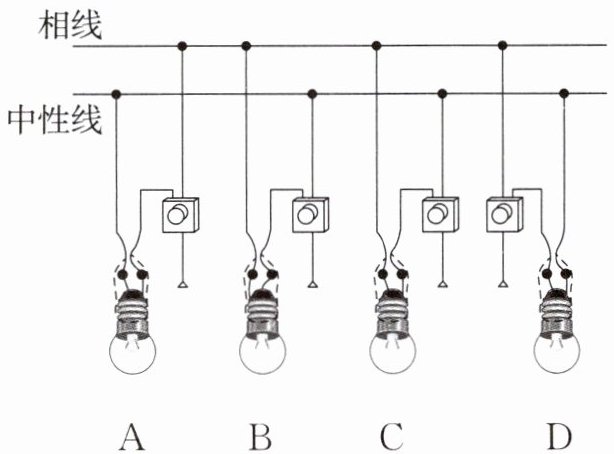

2. 如图所示,关于螺丝口灯座和开关连接的4幅图中,哪个符合安全用电要求(D)

答案： D

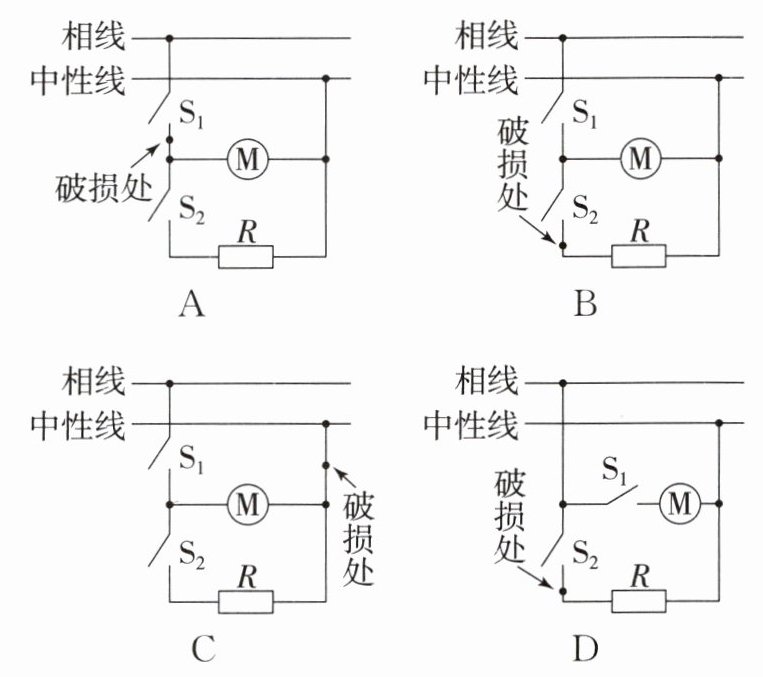

3. 小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电,维修工人用测电笔接触吊顶检查时发现：只闭合开关$S_1,$电动机M正常工作,吹冷风,测电笔氖管不发光；同时闭合开关$S_1、$$S_2,$电动机M和电热丝R都能正常工作,吹热风,测电笔氖管发光；只闭合开关$S_2,$电动机M和电热丝R均不工作,测电笔氖管不发光.下图中,关于电路连接方式以及与铝合金吊顶接触的导线破损处的描述最合理的是(B)

答案： B
