《2025年新坐标同步练习九年级物理全一册人教版青海专用》

1. 串联电池组两端的电压等于每节电池两端的电压之和.

答案： 每节电池两端的电压之和

2. 串联电路中各用电器两端的电压之和等于电源两端的电压.

答案： 之和

3. 并联电路各支路用电器两端的电压等于电源两端的电压.

答案： 等于

1. 甲、乙两灯并联在同一电路中,甲灯比乙灯亮,则甲灯两端的电压等于(选填“大于”“小于”或“等于”)乙灯两端的电压,这是因为并联电路中，各支路两端的电压相等.

答案： 等于　并联电路中，各支路两端的电压相等

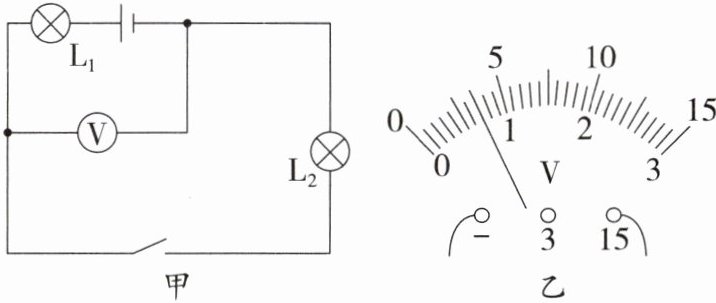

2. 如图甲所示电路中,电源电压是6V且保持不变. 当开关闭合时,两灯不亮,电压表的示数为6V,则此时电路出现的故障可能是灯L₂断路；排除故障后,闭合开关时电压表的示数如图乙所示,则$L_1$两端的电压是2.5V.

答案： 灯L₂断路　2.5

3. 教室里有10盏灯,同学们发现闭合开关后,有一盏灯不亮,其余灯都亮,由此可以判断教室里的灯是并联(选填“串联”或“并联”)的；节日里同学们把自带插头的一串40个相同的小彩灯插在教室里的插座上点亮,每盏灯两端的电压是5.5V.

答案： 并联　5.5

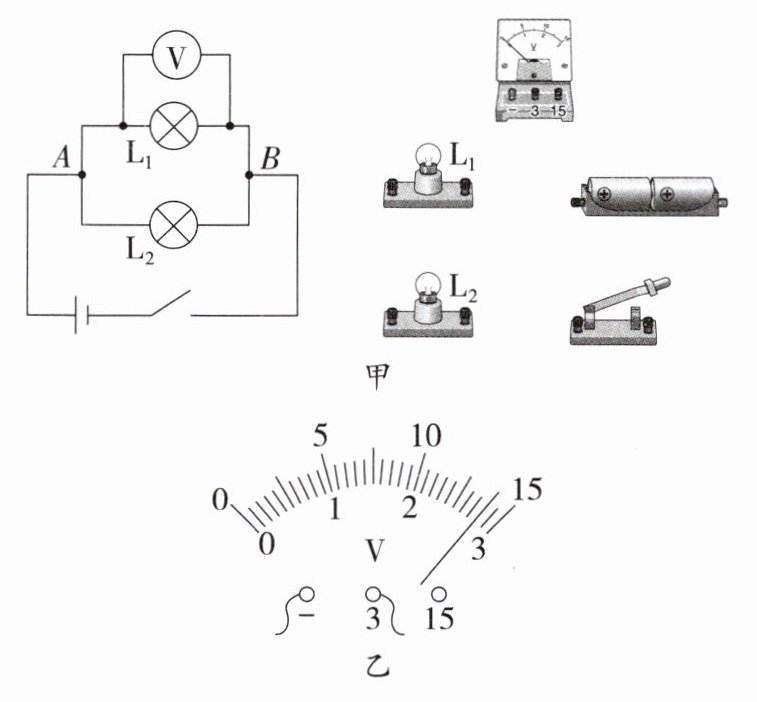

4. 某小组在“探究并联电路中电压的特点”实验中.

(1)如图甲所示,根据电路图,用笔画线表示导线,将实物连接起来.
(2)连接电路时,开关应处于______状态.
(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为______V.
(4)测得灯泡$L_1$两端电压后,再测得灯泡$L_2$两端电压和A、B两端电压,记录数据. 改变两个小灯泡的规格,重复以上操作,其目的是______.
(5)评估交流环节,有同学提出：实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是______.

答案：

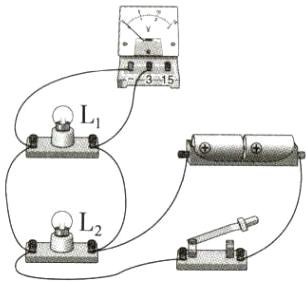

(1)如图所示　　　　　　
(2)断开
(3)2.8
(4)多次测量，以得到普遍的规律
(5)电压表正、负接线柱接反

1. 如图所示,开关S闭合后$,L_1、$$L_2$两灯均正常发光. 过一会儿后,灯$L_2$的灯丝突然被烧断,接着将会看到的现象是(A)


A.电压表有示数
B.电流表有示数
C.电压表无示数
D.灯$L_1$仍然发光

答案： A
