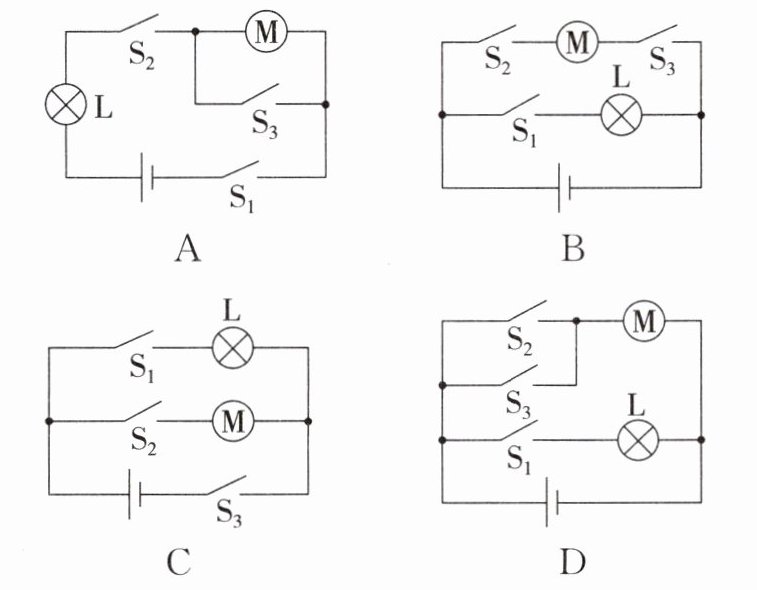

4. 如图所示为某市一广场上的喷雾灯杆,当夜晚时 $ S_{1} $ 闭合照明灯工作；当空气中的 $ PM_{2.5} $达到一定值时控制开关 $ S_{2} $ 会自动闭合,装置自动喷水,当水箱内水量不足时 $ S_{3} $ 断开装置停止喷水,则符合上述要求的电路是(B)

答案： 解析:选 B.由题意可知,照明灯与喷雾电动机可以独立工作,因此灯泡与电动机并联;开关S₁只控制照明灯,开关S₂、S₃控制电动机,且两开关相互影响,因此S₂、S₃串联在电动机支路上,S₁在灯泡支路上,故A、C、D不符合题意,B符合题意.故选 B.

5. 如图所示是电冰箱的简化电路图.图中$ \textcircled{M} $是电冰箱压缩机内的电动机,$ L $ 是电冰箱内的照明灯.下列判断正确的是(D)

A.$ S_{1} $ 闭合、$ S_{2} $ 断开时,照明灯与电动机并联
B.$ S_{1} $、$ S_{2} $ 都闭合时,照明灯与电动机串联
C.关上冰箱门时,$ S_{1} $ 自动断开,使得照明灯熄灭
D.冰箱内温度降低到设定温度时,$ S_{1} $ 自动断开,电动机停止工作

答案： D

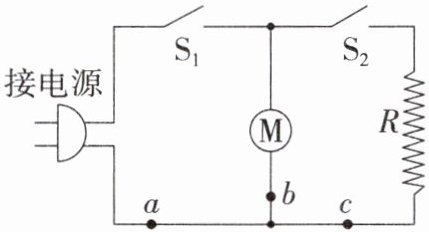

6. 如图所示是某取暖器的简化工作电路图.图中元件$ \textcircled{M} $是装有扇叶的电动机,元件 $ R $ 通电时会产生热量.若只闭合开关 $ S_{1} $,取暖器______只送风(选填“只送风”“送热风”或“不送风”).为了安全起见,取暖器一般都要安装一个跌倒开关 $ S $,当取暖器倾倒时整个电路断开,则跌倒开关 $ S $ 应该安装在______a(选填“$ a $”“$ b $”或“$ c $”)处.

答案： 只送风 a

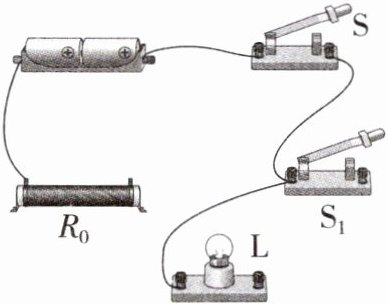

7. 小明设计了一款道路井盖移动报警电路.该电路由电源、警示灯 $ L $、保护电阻 $ R_{0} $、开关 $ S $ 和 $ S_{1} $ 组成.闭合开关 $ S $,当井盖未被移动时,相当于开关 $ S_{1} $ 闭合,警示灯 $ L $ 不亮；当井盖被移动时,相当于开关 $ S_{1} $ 断开,警示灯 $ L $ 发光提醒路人.请根据以上要求,将图中的电路补充完整.

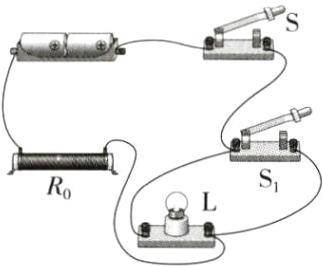

答案：
如图所示
　　　　　　

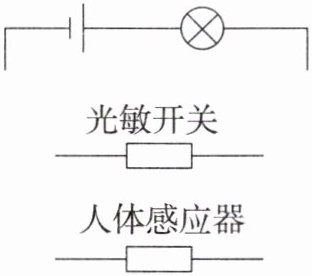

8. 小明网购了一款人体感应灯,这种灯只有在光线暗且有人体靠近时才会自动发光,在人离开时自动关闭.请你在图中正确画出能够表示该灯工作原理的电路图.

答案：
如图所示
