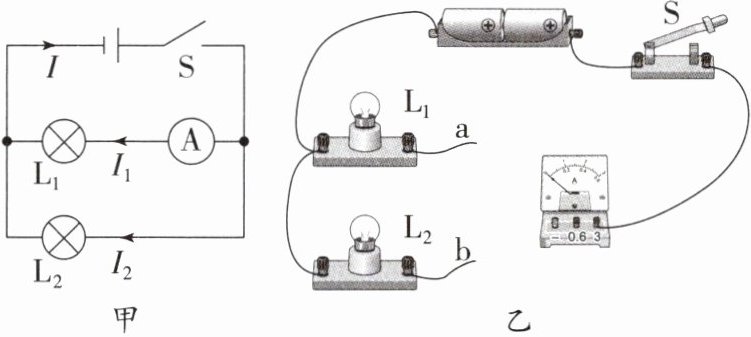

8. 为了验证并联电路的电流特点,小薇设计了如图甲所示的电路进行实验.

(1)在连接电路时,开关应处于____状态.
(2)请你在实物电路(图乙)中用笔画线代替导线分别将导线 a、b 正确地连接到相应的接线柱上.
(3)小薇先将电流表接在 $ L_1 $ 所在的支路上,闭合开关后,看到灯 $ L_2 $ 发光,但灯 $ L_1 $ 不发光,电流表的示数为零,电路可能存在的故障是____.

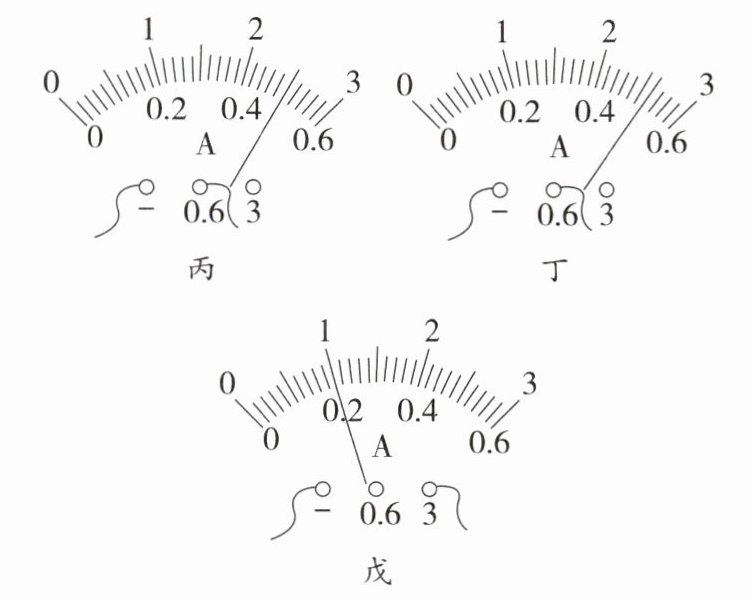

(4)排除故障后,她测出了 $ L_1 $、$ L_2 $ 支路和干路上的电流分别为 $ I_1 $、$ I_2 $ 和 $ I $,电流表示数如图中丙、丁、戊所示,可读出：$ I_1 = 0.5 \, A $,$ I_2 = $____A,$ I = $____A. 根据测量结果,在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是____.(写出关系式即可)

(5)其他同学按照小薇设计的测量电路正确进行测量,验证了他们的猜想,但他们同时发现：“并联电路各支路电流是相等的”,这个结论一定成立吗？____(选填“一定”或“不一定”). 为了检验这个结论是否成立,应该____继续进行实验.

答案：

(1)断开

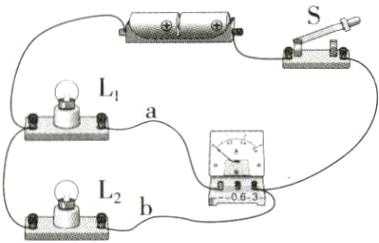

(2)如图所示

(3)L₁断路
(4)0.52 1 $I = I_{1}+I_{2}$
(5)不一定 更换不同规格的灯泡

1. 两个相同的灯泡连接后接入同一电路中,测得通过它们的电流相等,则(C)
A.它们一定是串联
B.它们一定是并联
C.它们可能是串联也可能是并联
D.以上说法均不对

答案： C

2. 如图所示,灯 $ L_1 $ 和 $ L_2 $ 串联在电路中,小明想用电流表测量串联电路中的电流,他将电流表接在 B、C 两点间,闭合开关后将出现的情况是(C)

A.灯 $ L_1 $ 和 $ L_2 $ 均不亮,电流表无示数
B.灯 $ L_1 $ 和 $ L_2 $ 均亮,电流表无示数
C.灯 $ L_1 $ 亮,$ L_2 $ 不亮,电流表有示数
D.灯 $ L_1 $ 不亮,$ L_2 $ 亮,电流表有示数

答案： C

3. 将电灯 $ L_1 $ 和 $ L_2 $ 并联,如图所示,通过 $ L_1 $、$ L_2 $ 和干路中的电流分别为 $ I_1 $、$ I_2 $ 和 $ I $,且 $ I : I_1 = 3 : 1 $,则 $ I_1 : I_2 $ 为(D)

A.3 : 1
B.1 : 3
C.2 : 1
D.1 : 2

答案： D

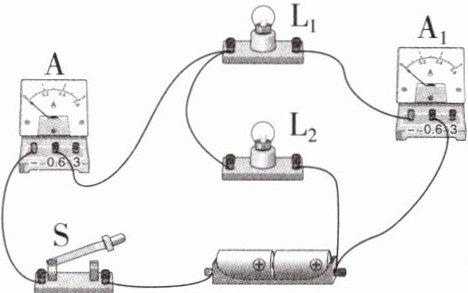

4. 如图所示的实验电路,闭合开关 S 后,电流表 A 的示数为 0.5 A,电流表 $ A_1 $ 的示数为 0.3 A,下列说法正确的是(C)

A.$ L_1 $ 与 $ L_2 $ 串联
B.开关 S 只控制 $ L_1 $
C.通过 $ L_1 $、$ L_2 $ 的电流分别是 0.3 A、0.2 A
D.通过 $ L_1 $、$ L_2 $ 的电流分别是 0.5 A、0.3 A

答案： C
