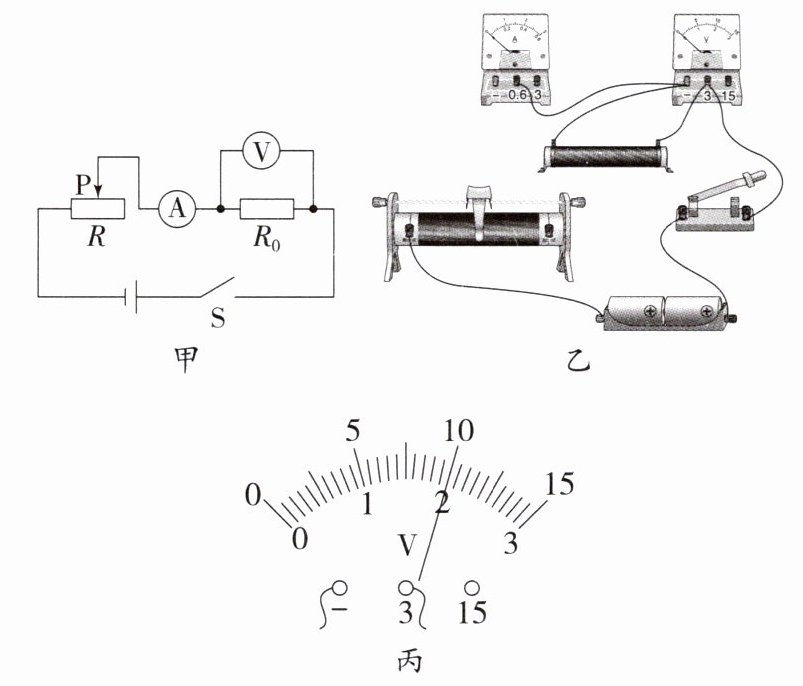

5. 某实验小组在“测量定值电阻R₀的阻值”时,实验电路如图甲所示,实验中电源电压恒为3V。

(1)请根据图甲的电路图把图乙的实物图补充完整(导线不能交叉)。
(2)闭合开关前,滑片P应移动到最____(选填“左”或“右”)端。

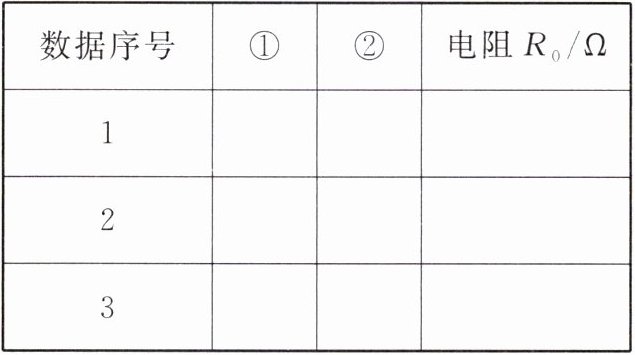

(3)小组设计了一个记录与处理数据的表格(如下表),请将表中①②处的内容填写完整：①____；②____。

(4)某次测量时,电压表的示数如图丙所示为____V,电流表的示数为0.4A,则本次测得R₀的阻值为____Ω。
(5)为了减小误差,本次实验要改变定值电阻R₀两端的电压,多次测量电压及电流,并算出电阻,最后求出电阻的____值,作为R₀的阻值。

答案：
5.

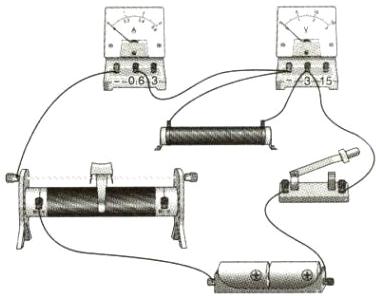

(1)如图所示

(2)右
(3)电压U/V 电流I/A
(4)2 5
(5)平均

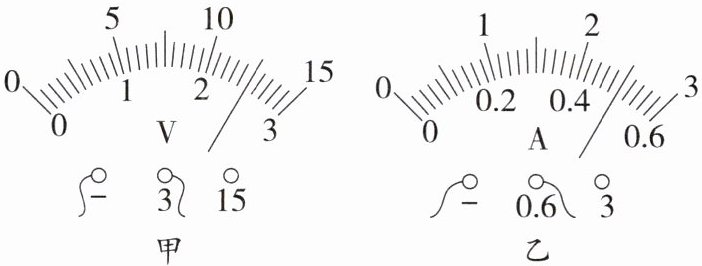

1. 在“伏安法测电阻”的实验中,其原理是$R=\frac{U}{I}$。小安用伏安法测量电阻R的阻值时,当逐渐移动滑动变阻器滑片到某一位置时,并联在电阻两端的电压表的示数如图甲所示,与电阻串联的电流表的示数如图乙所示,则电压表的示数为2.5V,电流表的示数为0.5A,测得电阻的阻值为5Ω。

答案： 1.$R=\frac{U}{I}$ 2.5 0.5 5

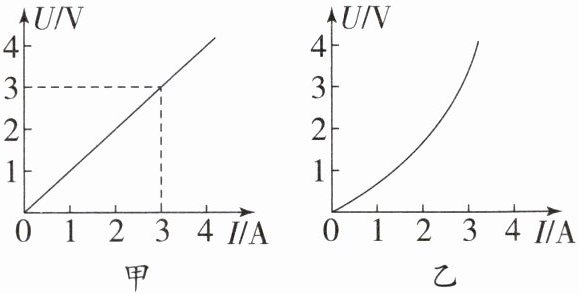

2. 在用“伏安法测电阻”的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,画出定值电阻和小灯泡的U-I图像,分别如图甲、乙所示,则对于图像的分析,以下说法错误的是(D)

A.由甲图可知,定值电阻的阻值为1Ω
B.由甲图可知,定值电阻的阻值不随它两端的电压和通过它的电流改变而改变
C.由乙图可知,小灯泡的电阻跟灯丝的温度有关
D.为了减小误差,应该用多次测量取平均值的方法测定小灯泡的电阻

答案： 2.D
