《2025年实验班提优训练八年级物理上册苏科版》

7. (2024·镇江中考)在探究凸透镜成像规律的实验中,应调节烛焰和光屏中心位于凸透镜的主光轴上. 已知凸透镜焦距为 10 cm,各元件初位置如图所示,要使光屏上成清晰的像:
(1)若移动光屏,应将光屏向左(填"左"或"右")移动;(2)若透镜向左移动,最终光屏上成的是倒立、放大的实像.

答案： 7.主光轴
(1)左
(2)放大
[解析]在探究凸透镜成像规律的实验中,应调节烛焰和光屏中心位于凸透镜的主光轴上,目的是使像成在光屏中央.图中物距u和像距v分别为30 cm,均大于2f,要使光屏上成清晰的像:
(1)若移动光屏,应减小像距,将光屏向左移动;
(2)若透镜向左移动,则在减小物距的同时增大像距,即u＜v,最终光屏上成的是倒立、放大的实像.

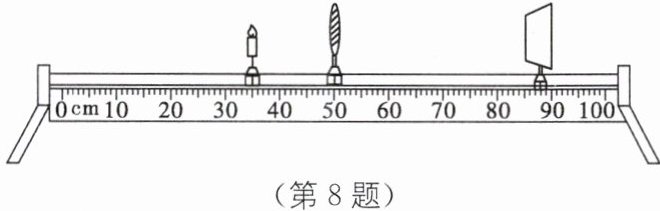

8. (2024·巴中中考)在探究凸透镜成像规律的实验中,当蜡烛、凸透镜、光屏位于如图所示位置时,在光屏上出现一个清晰烛焰的像,其成像特点是(A).

A.倒立、放大的实像
B.倒立、放大的虚像
C.倒立、缩小的实像
D.正立、放大的虚像

答案： 8.A [解析]题图中物距小于像距,说明物距在一倍焦距和二倍焦距之间,成倒立、放大的实像.

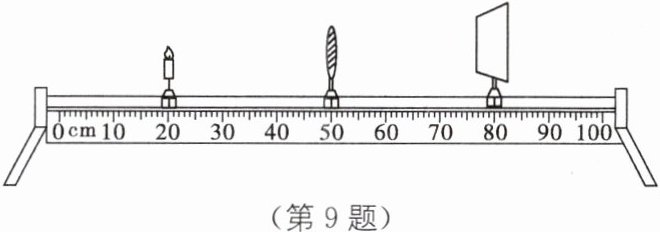

9. 如图所示,烛焰在光屏上刚好成清晰的像. 透镜不动,将蜡烛移至 35 cm 刻度处,移动光屏,在光屏上能观察到(D).

A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的实像
D.光屏上不能呈现像

答案： 9.D [解析]物距u=30.0 cm,像距v=30.0 cm,物距等于像距,此时光屏上出现倒立、等大的实像.u=v=2f=30.0 cm,所以f=15.0 cm,将蜡烛移至35.0 cm刻度处,u'=50.0 cm-35.0 cm=15.0 cm,u'=f,此时不能成像.

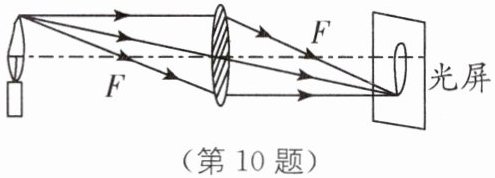

10. 某同学在探究凸透镜成像的规律时,在光屏上得到了一个清晰的烛焰的像(如图所示),为使光屏上清晰的像变大些,下列调节方法可行的是(D).

A.将蜡烛和光屏都适当远离透镜
B.将蜡烛和光屏都适当靠近透镜
C.将蜡烛适当远离透镜,光屏适当靠近透镜
D.将蜡烛适当靠近透镜,光屏适当远离透镜

答案： 10.D [解析]在光屏上得到了一个清晰的烛焰的像,说明是实像,根据凸透镜在成实像时,物距变小,像距变大,像就变大,将蜡烛适当靠近透镜,光屏适当远离透镜,才能使得光屏上清晰的像变大些.
规律总结 凸透镜成实像时,"物近像远像变大",即物距减小,像距增大,像变大;凸透镜成虚像时,"物近像近像变小",即物距减小,像距减小,像变小.

11. 在探究"凸透镜成像规律"的实验中,经正确组装并调节后,如图所示,在光屏上接收到了清晰的倒立、缩小的实像;若蜡烛、光屏不动,将凸透镜移到35cm 刻度线处,光屏上会再次呈现清晰的倒立、放大的实像.

答案： 11.缩小 35 放大 [解析]根据题图可知,此时的物距大于像距,成倒立、缩小的实像;蜡烛、光屏不动,将凸透镜移到35 cm刻度线处,此时的物距等于原来的像距,此时的像距等于原来的物距,根据光路的可逆性可知,光屏上仍可呈现清晰的像,此时物距小于像距,成倒立、放大的实像.
举一反三 根据光路的可逆性,本题中若凸透镜不动,将蜡烛、光屏的位置互换,仍可以在光屏上成清晰的像.互换后,物距小于像距,成倒立、放大的实像.

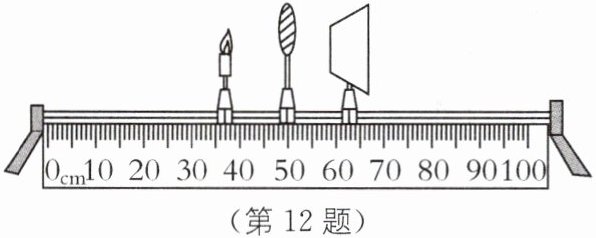

12. 小明同学利用如图所示的实验装置探究凸透镜成像的规律,该凸透镜的焦距为 10 cm,实验时凸透镜安装在光具座上 50 cm 刻度线的位置不再改变.

(1)如图所示,将蜡烛光屏安装在光具座上之后,紧接着的操作是调节烛焰和光屏的中心在凸透镜的主光轴上.
(2)蜡烛从距离透镜较远处逐渐靠近透镜,使烛焰在光屏上成倒立、缩小的像;继续调节物距(或将蜡烛靠近透镜),使烛焰在光屏上成倒立、放大的像,测量并记录数据如表所示.

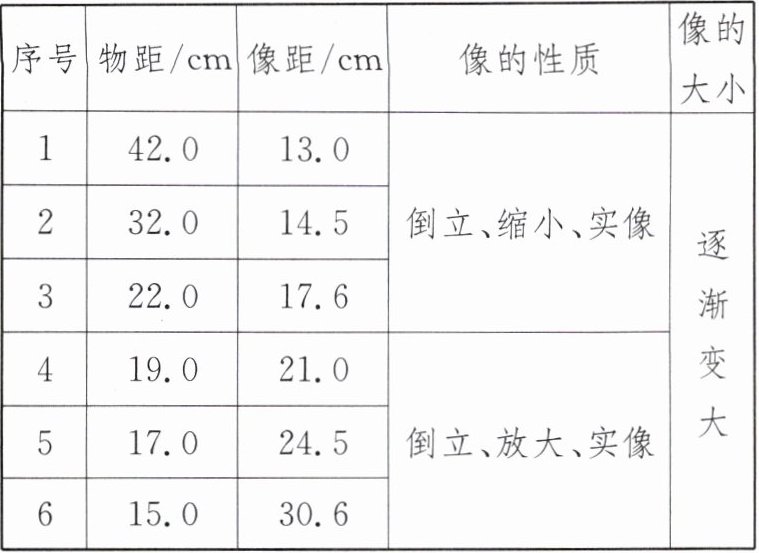

|序号|物距/cm|像距/cm|像的性质|像的大小|
|1|42.0|13.0|倒立、缩小、实像|逐渐变大|
|2|32.0|14.5|倒立、缩小、实像|逐渐变大|
|3|22.0|17.6|倒立、缩小、实像|逐渐变大|
|4|19.0|21.0|倒立、放大、实像|逐渐变大|
|5|17.0|24.5|倒立、放大、实像|逐渐变大|
|6|15.0|30.6|倒立、放大、实像|逐渐变大|

(3)实验一段时间后,蜡烛由于燃烧变短,发现光屏上的像偏上,为了使像能够最终呈现在光屏中心,可将凸透镜向下调节;将蜡烛移至光具座上 30 cm 刻度线处,然后移动光屏找到最清晰的像,想要判定像与物的大小关系,在实际操作中你遇到的困难是烛焰的大小不易准确测量.
(4)当蜡烛移至图中所示位置时,光屏移至光具座上刻度 80 cm 的右侧才能找到最清晰的像.
(5)当蜡烛移到 45 cm 刻度线处时,不能从光屏上观察到像,这时应在凸透镜的右侧观察到正立、放大、虚像(参考表格描述出像的性质).

答案： 12.
(1)调节烛焰和光屏的中心在凸透镜的主光轴上
(2)调节物距(或将蜡烛靠近透镜)
(3)上 下 烛焰的大小不易准确测量
(4)右侧
(5)右侧 正立、放大、虚像
[解析]
(1)将光屏安装在光具座上,调节烛焰和光屏的中心在凸透镜的主光轴上,使像落在光屏的中央.
(2)使烛焰在光屏上成倒立、缩小的实像后,继续调节物距(或将蜡烛靠近透镜),使烛焰在光屏上成倒立、放大的实像.
(3)蜡烛烧短后,光屏上的像会上移,根据通过光心的光束传播方向不变可知,将凸透镜向下调,使像落在光屏的中央.实验时,想要判定像与物的大小关系,在实际操作中,烛焰的大小不易准确测量.
(4)凸透镜的焦距为10 cm,物距为13 cm,根据表中数据可知,像距应大于30 cm,光屏移至光具座上刻度80 cm的右侧才能找到最清晰的像.
(5)当蜡烛移到45 cm刻度线处时,物距小于焦距,不能从光屏上观察到像,这时应在凸透镜的右侧观察,会看到正立、放大的虚像.
