《2025年实验班提优训练八年级物理上册苏科版》

8. "潭清疑水浅,荷动知鱼散."如图所示,A为水下的鱼的实际位置,C为鱼的虚像位置,B为水上人的眼睛位置,画出人看到鱼的光路图.

答案：
如图所示
　　　　　　　　

9. 中考新考法 设计创新性实验 小明为探究光的折射特点设计了如图甲所示的实验装置,其中光屏F可绕直径NOM前后折转.

(1)实验时,光贴着光屏从空气射入水中,小明将F板向后折转一定的角度,则在F板上 不能 (填"能"或"不能")看到折射光,此时折射光线和入射光线 在 (填"或"不在")同一平面内.

(2)小明将光屏F恢复原状,保持入射光不动,继续加水,会看到杯底的亮斑B向 左 (填"左""右"或"上")移动.
(3)小明用另一支激光笔让光沿着BO射向水面时,可看到折射光沿OA射出,这说明 在光的折射现象中，光路是可逆的 .

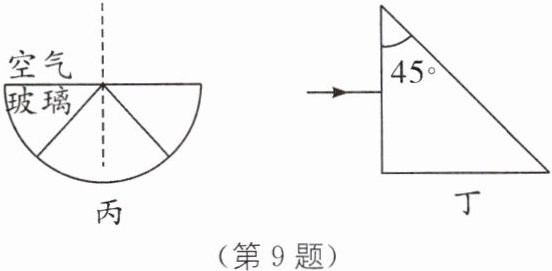

(4)让一束激光从玻璃斜射向空气(如图乙所示).保持入射点不动,改变入射角(每次增加0.2°),当入射角增大到41.8°时,折射光消失,只存在入射光与反射光,这种现象叫作光的全反射,如图丙所示.此时的入射角叫作这种物质的临界角.当入射角大于临界角时,只发生反射,不发生折射,根据以上内容可以判断:
①当光从空气射向玻璃时 不会 (填"会"或"不会")发生光的全反射现象;

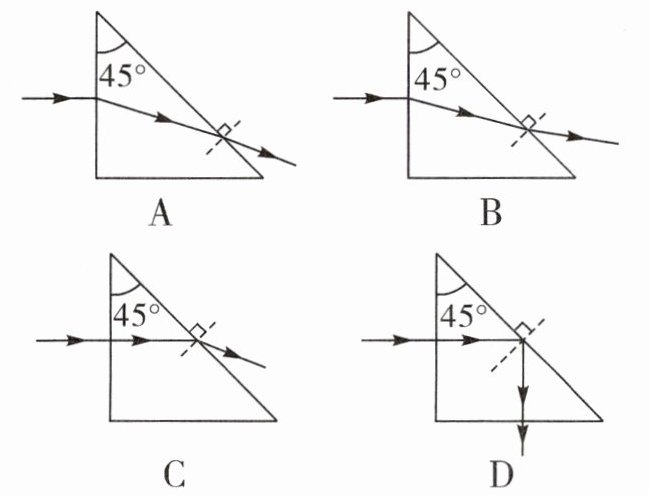

②一个三棱镜由上述玻璃制成,一束光垂直于三棱镜的一个面射入,如图丁所示.则关于这束光经过三棱镜后的光路描述,下列图中正确的是 D .

A
B
C
D

答案：
(1)不能　在　
(2)左　
(3)在光的折射现象中，光路是可逆的　
(4)①不会　②D [解析]
(1)当F板向后折转一定的角度后，则呈现折射光线的F板和呈现入射光线的E板不在同一平面内，所以在F板上不能看到折射光线;此时折射光线和入射光线仍在同一平面内.
(2)若杯中的水增多，液面升高，入射角不变，折射角也不变，光斑会向左移动.
(3)小明继续用另一支激光笔让光线沿着BO射向水面时，可看到折射光线沿OA射出，这说明在折射现象中，光路是可逆的.
(4)①光从空气斜射向玻璃，折射角总小于入射角，折射角总小于90°，故不会发生全反射现象.②光线从空气垂直于玻璃入射时，光的传播方向不变;当光射到玻璃的右表面时，由题图可知入射角为45°，大于临界角41.8°，所以会发生全反射现象(折射光线消失，只有反射光线)，其光路图如题图D所示.故D正确.
