《2025年实验班提优训练八年级物理上册苏科版》

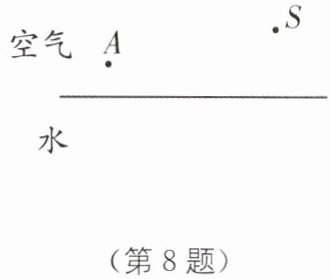

8. 如图所示,由发光点 A 发出的光射到水面上,同时发生反射和折射,反射光线经过 S 点,试在图中画出入射光线、反射光线和大致的折射光线。

答案：
如图所示

[解析]先画出发光点A关于水面的对称点A',连接SA',交平面镜于点O,OS为反射光线,AO为入射光线;过O点垂直水面作出法线,在水中法线的右侧画出折射光线OB,注意折射角小于入射角(空气中的角大),辅助线用虚线.

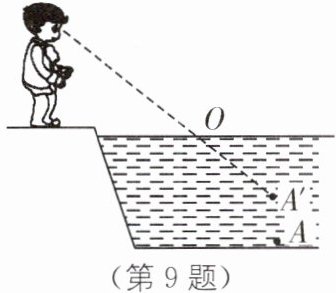

9. 新情境 安全与健康 在防溺水教育活动中,老师告诉学生,池塘里水的实际深度比看起来的深度要深,不能贸然下水游泳。如图所示为解释这一现象的情景,其中 A 为水底的物体,A'是岸边儿童看到的 A 的像。请你在图中作出过 O 点的入射光线和折射光线。

答案：
如图所示

[解析]光从水中斜射向空气中时发生折射现象,人在折射光线的反向延长线处看到物体的虚像.可知O点为入射点,连接O点与眼睛,为折射光线路径;光线从物体A斜射向水面,连接AO即为入射光线.

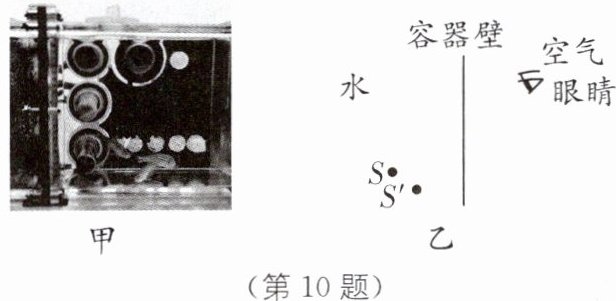

10. 新情境 太空养鱼 (2024·菏泽中考)2024 年 4 月 26 日,神舟十八号载人飞船成功对接中国空间站,装有 4 条斑马鱼的特制透明容器顺利转移到问天实验舱,如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图(S 表示斑马鱼的实际位置,S'表示航天员看到的斑马鱼像的位置,不考虑容器壁对光线的影响)。

答案：
如图所示

[解析]航天员之所以能看到水中的鱼,是由于鱼反射的光线斜射入空气中时,发生折射,眼睛逆着折射光线看去,人看到的"鱼"即鱼的虚像在S'点,S点为鱼的实际位置,鱼的像是人眼逆着折射光线看到的,所以S'与眼睛的连线与水面的交点即为入射点;连接S和入射点即为入射光线,入射点和眼睛的连线即为折射光线.

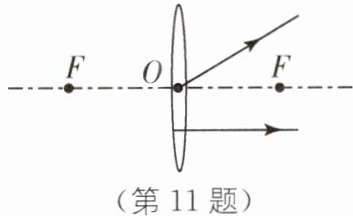

11. 在图中,根据折射光线画出对应的入射光线。

答案：
如图所示

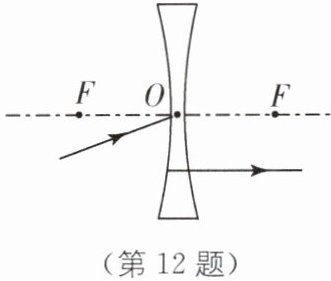

12. 请你将如图所示的光路图补充完整。

答案：
如图所示

[解析]由题图可知,这是凹透镜,凹透镜有三条特殊光线:一是过光心的光线传播方向不变;二是延长线过另一侧焦点的光线折射后与主光轴平行射出;三是平行于主光轴的光线折射后,折射光线的反向延长线经过焦点.如图所示,过光心的光线,沿光线方向延长;另一个光线,先用虚线连接入射点和右侧焦点F,然后用实线反向延长作出入射光线.

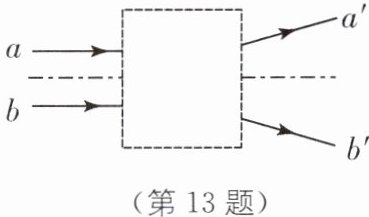

13. 根据光的传播路径,在如图所示的虚线框内,画上符合要求的透镜。

答案：
如图所示

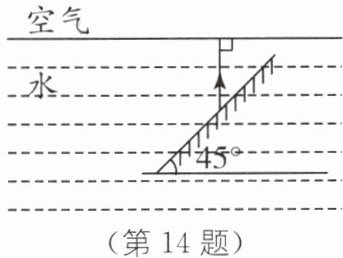

14. (2023·广西中考)如图所示是经平面镜反射后的反射光线,请画出射向平面镜的入射光线和进入空气中的折射光线。

答案：
如图所示

[解析]过入射点画出法线,法线与镜面垂直,并且用虚线表示;根据光的反射定律,画出入射光线;光从水中垂直水面射入空气中时,传播的方向不变.

15. (2024·达州中考)一束平行于主光轴的光线,经凸透镜折射后在水面发生反射和折射,请完成光路图。

答案：
如图所示

[解析]平行于主光轴的光线经过凸透镜后过焦点,当光线达到水面时水面会发生反射和折射现象,与水面的交点即为入射点,先作出法线,法线与入射光线的夹角为入射角,根据"反射角等于入射角"作出反射光线,再根据"折射角小于入射角"作出折射光线.

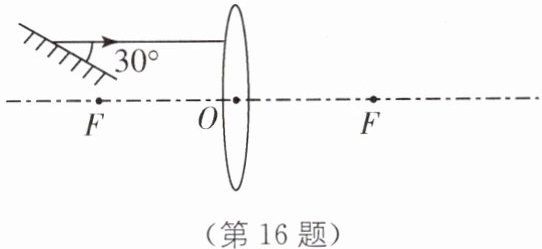

16. 图中的光线经过平面镜反射后水平射向竖直放置的凸透镜,请画出平面镜的入射光线和凸透镜的折射光线。

答案：
如图所示

[解析]过反射点作平面镜的法线,根据反射角等于入射角,画出入射光线,反射光线平行主光轴射入凸透镜,发生偏折,折射光线必然过焦点,故连接折射点和右侧焦点,标出方向,即为折射光线.
