《2025年实验班提优训练八年级物理上册苏科版》

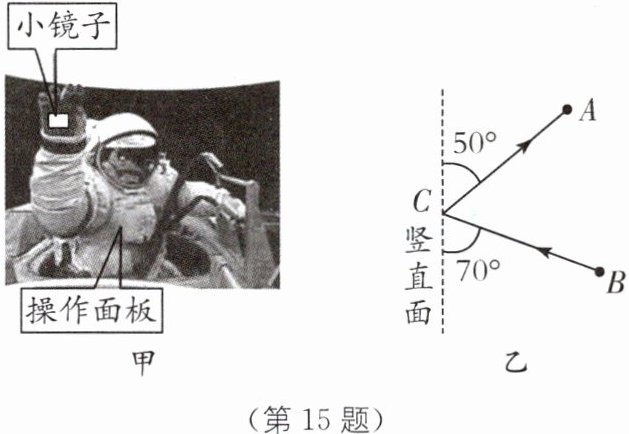

15. (2023·宜昌中考)航天员舱外作业时,宽厚的航天服限制了他的视野,为了看清胸前的操作面板,可以通过手腕处的小镜子(如图甲所示)进行观察. 图乙中 A 点代表航天员的眼睛,B 点代表胸前某一按钮,C 点是小镜子的位置,请你根据反射光路图在 C 点准确画出镜面并标出镜面与竖直面的夹角.(保留作图痕迹)

答案：
如图所示

16. (2024·无锡中考)探究光的反射规律,器材有：激光笔、平面镜、标有刻度的白色硬纸板(可沿中缝折叠)、白板.

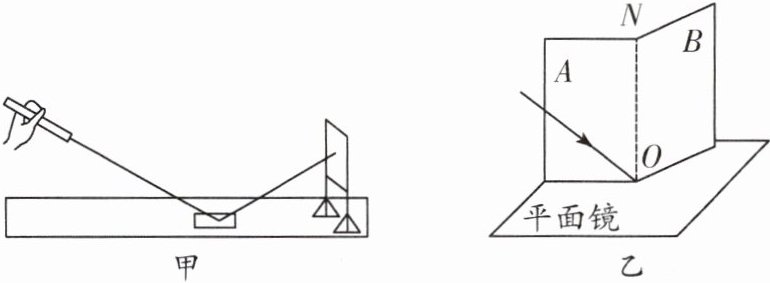

(1)如图甲所示,将一束光照射到平面镜上,它的反射光在光屏上形成一个光斑,保持光在平面镜上的入射点不变,减小入射光与平面镜的夹角,则光屏上的光斑向下(填“上”或“下”)移动.

(2)利用如图乙所示的装置进行探究：
①平面镜水平放置,标有刻度的白色硬纸板竖直地立在平面镜上,使一束光紧贴纸板 A,射向镜面上的 O 点,将纸板 B 绕接缝 ON 向前或向后翻折,当纸板 B 和纸板 A 在同一平面内时,纸板 B 上能呈现反射光束.

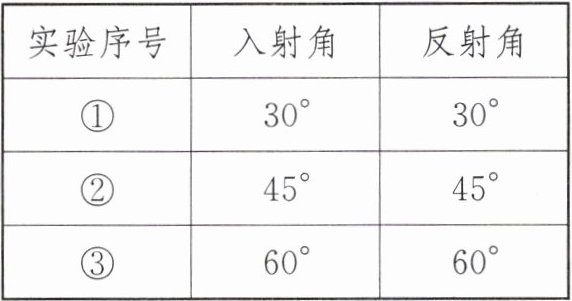

②改变入射光的方向,读出入射角和反射角的大小,将测得的数据记录在表格中,由此可知：反射角与入射角大小相等.

③用另一束光逆着反射光的方向射到镜面,观察到反射后的光会逆着原来入射光的方向射出,这表明：在光的反射现象中，光路可逆.
(3)利用如图丙所示的装置进行探究. 让一束光斜射到平面镜上,在入射点 O 放置白板并调整位置,发现白板只在某一位置能同时呈现入射光和反射光,测得此时白板与镜面成 90°角,说明白板与镜面的位置关系是垂直,实验表明：在光的反射现象中，反射光线、入射光线和法线在同一平面内.
(4)自行车尾灯是由许多角反射器组成的反光装置,角反射器是由互相垂直的反光面组成的. 当汽车的灯光照在尾灯上时,司机看到尾灯特别亮,原因是汽车的灯光照在尾灯上时，经过两次反射后，反射光线将平行于入射光线，进入司机眼中，所以司机看到尾灯特别亮.

答案：
(1)下
(2)①同一平面内 ②相等 ③在光的反射现象中，光路可逆
(3)垂直 在光的反射现象中，反射光线、入射光线和法线在同一平面内
(4)汽车的灯光照在尾灯上时，经过两次反射后，反射光线将平行于入射光线，进入司机眼中，所以司机看到尾灯特别亮
[解析]
(1)保持光在平面镜上的入射点不变，减小入射光与平面镜的夹角，入射光线偏离法线，反射光线也偏离法线，故光斑向下移动.
(2)①将纸板B绕接缝ON向前或向后翻折，发现当纸板B和纸板A在同一平面内时，纸板B上才能够呈现出反射光线，说明在光的反射现象中，反射光线、入射光线和法线在同一平面内.②分析表格中的数据发现，反射角等于入射角.③用另一束光逆着反射光的方向射到镜面，观察到反射后的光会逆着原来入射光的方向射出，沿着原来的路径返回，故说明在光的反射现象中光路是可逆的.
(3)白板与镜面成90°角，说明白板与镜面的位置关系是垂直;若白板与平面镜不垂直，则法线不在该白板上，反射光线、入射光线和法线也不会在白板所在平面内，说明在光的反射现象中，反射光线、入射光线和法线在同一个平面内.
(4)由于角反射器是由互相垂直的反光面组成的，当汽车的灯光照在尾灯上时，经过两次反射后，反射光线将平行于入射光线进入司机眼中，因此司机看到尾灯特别亮.
归纳总结：反射光线、入射光线和法线在同一平面内，反射光线和入射光线分别位于法线两侧，反射角等于入射角，在光的反射现象中，光路可逆.
