《2025年实验班提优训练八年级物理上册苏科版》

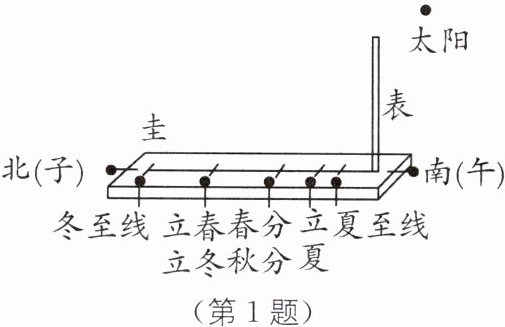

1. 传统文化 古代天文仪器——圭表(2024·苏州太仓期末)
圭表通过直立于地面的杆,记录正午时影子长短变化来确定季节的变化,在图中画出表在圭上形成影子的光路(黑点代表太阳)。

答案：
如图所示

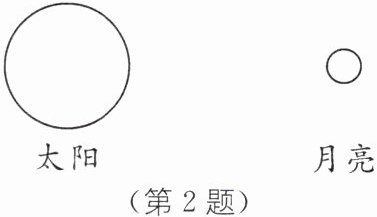

2. 日食与月食都是重要的天象,产生日食的原因是月亮在太阳与地球之间,由于光的直线传播,地球上特定区域的人们就有可能看到日食。请根据光的直线传播原理,画出图中可能看到日全食的大致区域。

答案：
如图所示(在1区域会看到日全食)

[解析]由图可以看出,1区域是太阳光完全照射不到的区域,因此在1区域会看到日全食.

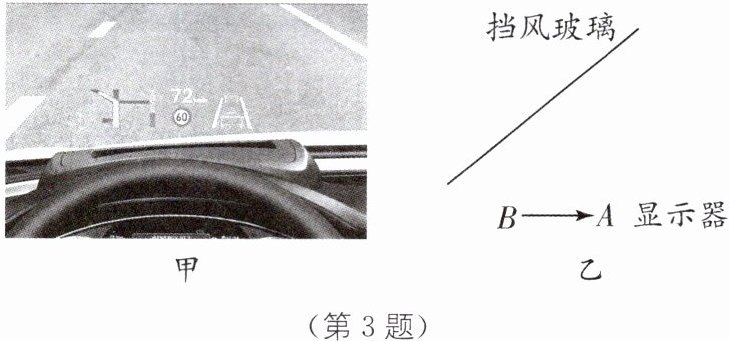

3. 为了避免驾驶员低头观看仪表信息而造成交通事故,车内安装了如图甲所示的抬头显示器(简称 HUD)。通过前挡风玻璃可呈现水平显示器上的重要行车数据,方便司机查看。请在图乙中画出显示器 AB 在挡风玻璃中所成的像。

答案：
如图所示

思路引导 在平面镜成像作图中,若作出物体在平面镜中所成的像,要先根据像与物关于平面镜对称,先作出端点和关键点的像点,再用虚线连接各点即为物体的像.

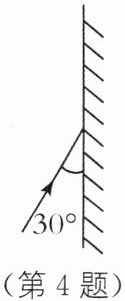

4. (2025·苏州期末)如图所示,根据给出的入射光线画出反射光线,并标出反射角的大小。

答案：
如图所示

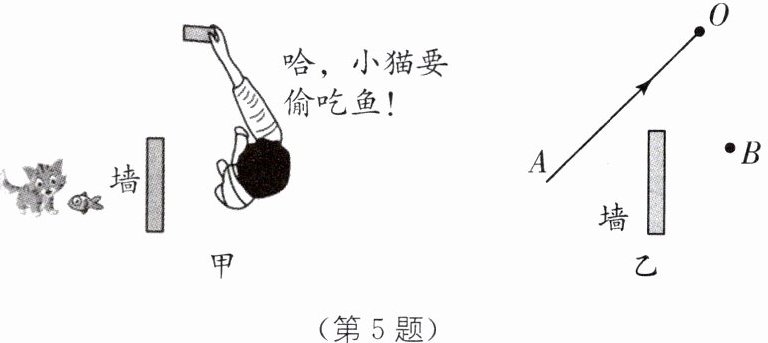

5. (2024·成都中考)如图甲所示,小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示,AO 表示来自小猫的入射光线,O 点为入射点,B 点为小孟眼睛所在位置。请在图乙中完成作图：①画出反射光线 OB；②根据光的反射定律画出镜面。(镜面用////////表示,保留作图痕迹)

答案：
如图所示

[解析]由于人眼看到的光是从入射点反射过来的,所以连接OB为反射光线,由光的反射定律可知,反射角等于入射角,所以作∠AOB的角平分线,即为法线,由于法线垂直于镜面,所以过O点作法线的垂线,即为镜面.

6. (2024·泰州靖江月考节选)如图所示是司机在倒车时通过后视镜看到右后方的行人 A,P 点是司机的眼睛,请你画出司机看到 A 点的光路图。

答案：
如图所示

[解析]先延长平面镜,然后作A点关于平面镜的对称点A',然后连接A'P,与平面镜交于一点O,O即为入射点,连接AO即为入射光线,再连接OP即为反射光线.

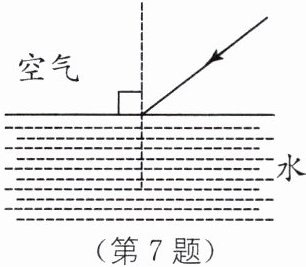

7. (2024·连云港中考)如图所示,一束光从空气斜射向水面,请画出这条入射光线的折射光线。

答案：
如图所示
