《2025年实验班提优大考卷八年级物理上册苏科版》

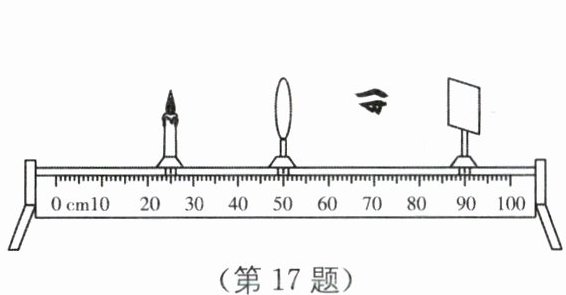

17.(2024·江苏期中)如图所示,在光屏上得到了一个清晰的像,这个像是放大(填"放大""缩小"或"等大")的.先把蜡烛移到10 cm刻度线处,再将光屏移到75cm刻度线处可再次得到清晰的像.若将蜡烛换成一个指针发光的钟表,其表面正对透镜,人眼将看到指针所成的像做顺时针(填"顺时针"或"逆时针")转动.

答案： 放大 75 顺时针 [解析]根据图示可知，在光屏上得到了一个清晰的像，该像是实像，此时物距小于像距，所以成倒立、放大的实像.此时物距为25cm，光屏到凸透镜的距离，即像距为40cm，当把蜡烛移到10cm刻度线处，此时物距为40cm，根据光路的可逆性可知，此时像距为25cm，即将光屏移到75cm刻度线处可再次得到清晰的像，成倒立、缩小的实像.若将蜡烛换成一个指针发光的钟表，其表面正对透镜，因为通过凸透镜光心的光线方向不发生改变，在光屏上成倒立的像，上下左右全部颠倒，表针是正常的顺时针转动，当人眼从如图所示的位置观察时，看到的指针所成的像做顺时针转动.

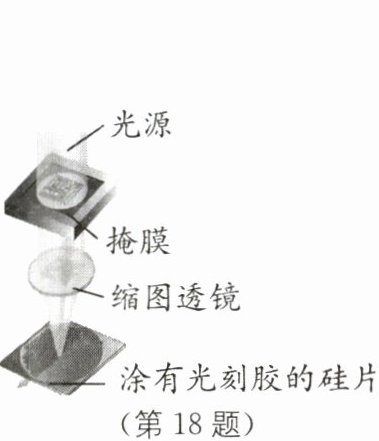

18.(2024·无锡惠山区月考)2023年2月哈工大宣布突破EUV光刻机关键技术,光刻技术是利用缩图透镜将绘在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上,在硅片上成像越小,芯片制程越小.
(1)由原理图,要制造出含有众多元件的集成电路,掩膜在硅片上成倒(填"正"或"倒")立、缩小(填"放大""等大"或"缩小")的实像,缩图透镜的焦点在硅片的上方(填"上方"或"下方").
(2)这次我国直接从90 nm突破到22 nm制程的芯片,若缩图透镜相同,则要将掩膜向上方(填"上方"或"下方")移动.

答案：
(1)倒 缩小 上方
(2)上方 [解析]
(1)由图和题意可知，该缩图透镜为凸透镜，且要制造出含有众多元件的集成电路，所以可知该凸透镜成倒立、缩小的实像;缩图透镜的焦点在硅片的上方.
(2)这次我国直接从90 nm突破到22 nm制程的芯片，若缩图透镜相同，则要将掩膜向______(填"上方"或"下方")移动.

19.(2024·淮安盱眙县期中)一幅如图甲所示的漫画立在桌面上.小霞把一个装水的玻璃杯放在漫画前,惊奇地发现:透过水杯看到漫画中的老鼠变"胖"了,还掉头奔向猫,如图乙所示.小霞观察分析:装水的圆柱形玻璃杯横切面中间厚,边缘薄,起到凸透镜的作用,使图片横向放大、颠倒,透过水杯看到的是老鼠的实(填"实"或"虚")像,此时老鼠到玻璃杯的距离满足f＜u＜2f(填"f＜u＜2f"或"u＞2f"或"u＜f").

答案： 实 f＜u＜2f [解析]圆柱形玻璃杯盛满水，圆柱形玻璃杯中的水中间厚边缘薄，形成水凸透镜，该凸透镜能使图片横向放大、颠倒;对凸透镜来说，倒立的像一定是实像;由图乙可知，此时老鼠的像与图甲中的老鼠相比，是放大的、左右颠倒的实像，根据凸透镜成像规律，所以此时的物距在一倍焦距和二倍焦距之间，即f＜u＜2f.

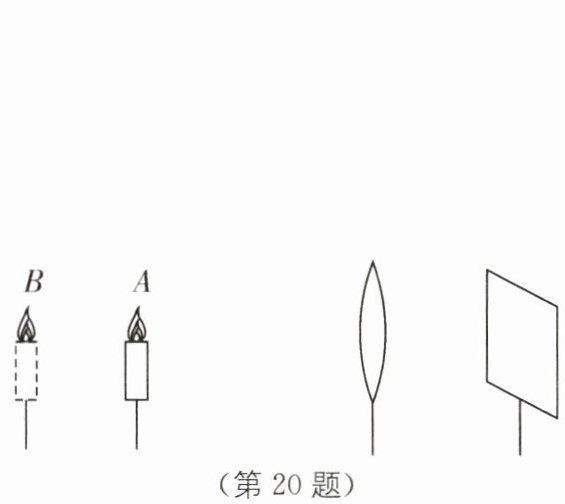

20.小敏对眼球成像原理进行模拟实验.如图所示,将蜡烛放在A处时,光屏上成一个清晰的像,把此时的凸透镜和光屏模拟成正常眼球模型,光屏相当于眼球的视网膜.在原位置上,换一个凸透镜后,发现要将蜡烛移动到B处才能在光屏上得到清晰的像,此时凸透镜和光屏相当于模拟________远(填"近"或"远")视眼眼球.

答案： 视网膜 远 [解析]在该实验中，凸透镜相当于眼球的晶状体，光屏相当于眼球的视网膜.由题意可知，要将蜡烛移动到B处才能在光屏上得到清晰的像，即物体在近处时看不清，物体远离后才能看清，所以此时是模拟远视眼眼球.

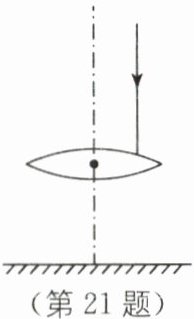

21.(5分)(2024·苏州姑苏区期中)如图所示,平面镜垂直于凸透镜主光轴且在凸透镜一侧焦点上,请把光路补充完整.

答案：
21.如图所示 [解析]平行于主光轴的光线经凸透镜折射后通过焦点;射向焦点的光线入射到平面镜上，入射点为F，根据反射角等于入射角，画出反射光线;该反射光线是从凸透镜焦点发出的，经凸透镜再次折射后将平行于主光轴射出，如图所示.

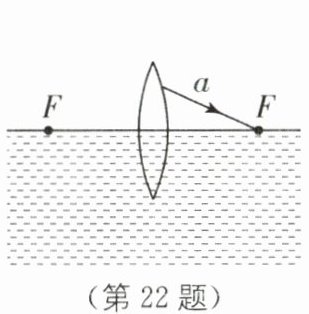

22.(5分)(2024·宿迁宿城区期中)如图所示,水面是凸透镜的主光轴,F是其焦点.请在图中作出a光线的入射光线和它进入水中折射光线的大致位置.

答案：
22.如图所示 [解析]平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以确定a光线对应的入射光线;过水面上的入射点(凸透镜的焦点)垂直水面作出法线，根据光由空气斜射入水中时，折射光线向法线偏折，折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示.

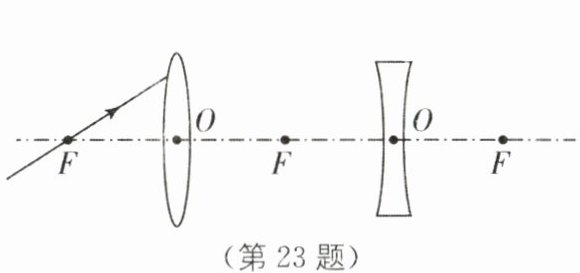

23.(5分)(2025·盐城经开区期末)如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线,画出经凸透镜和凹透镜折射后的光线.

答案：

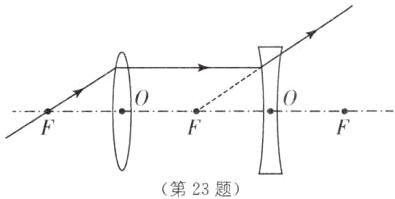

23.如图所示 [解析]凸透镜左右两侧各有一个焦点，且这两个焦点关于光心对称，同理凹透镜也是如此;已知凸透镜与凹透镜的一个焦点重合，则由图可知是凸透镜的右焦点和凹透镜的左焦点重合，过焦点的光线，经过凸透镜折射后，折射光线要平行于主光轴;平行于主光轴的光线，经过凹透镜折射后，折射光线的反向延长线要过凹透镜的虚焦点，据此作图，如图所示.思路引导 已知凸透镜与凹透镜的一个焦点重合，根据图示判断是哪个焦点重合;在作出凸透镜或凹透镜的光路图时，先确定所给光线的特点,再根据透镜的光学特点来作图.
