《2025年实验班提优大考卷八年级物理上册苏科版》

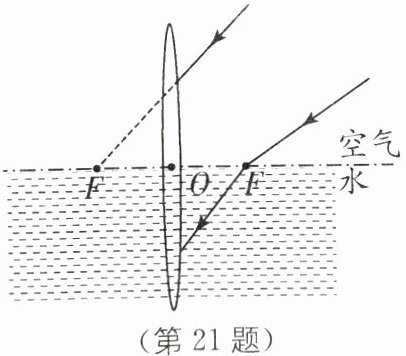

21. (2分)如图所示,将凸透镜一半浸入水中,两条光线射向透镜(F为凸透镜在水中的焦点),请完成光路.

答案：

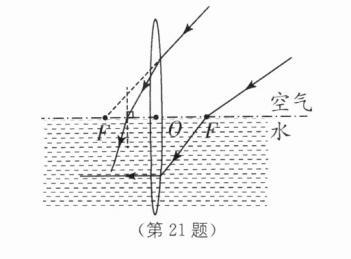

如图所示

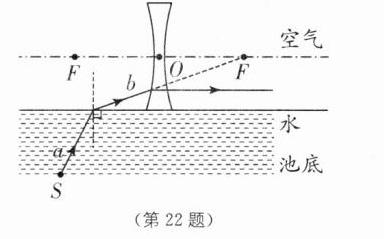

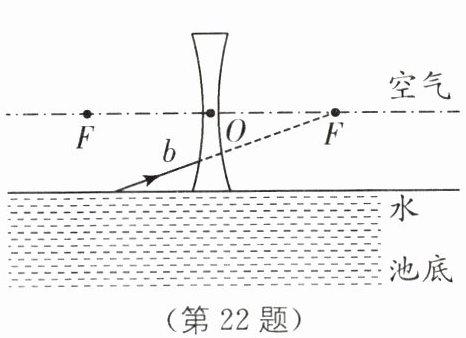

22. (4分)如图所示,光线b是水池底部一光源S发出的光线a经水面折射后的折射光线,并射向凹透镜的焦点F.请画出:
(1)光源S的大致位置;
(2)入射光线a;
(3)光线b经凹透镜的折射光线.

答案：
如图所示

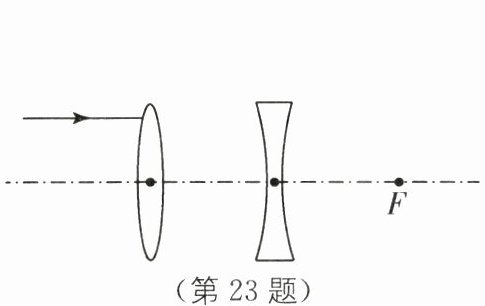

23. (2分)如图所示,两透镜右侧的焦点正好重合,一条光线平行于主光轴射向凸透镜,请画出光线经过两个透镜的光路.

答案：

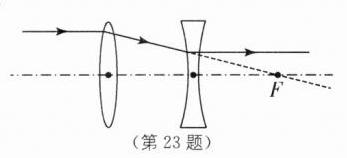

如图所示

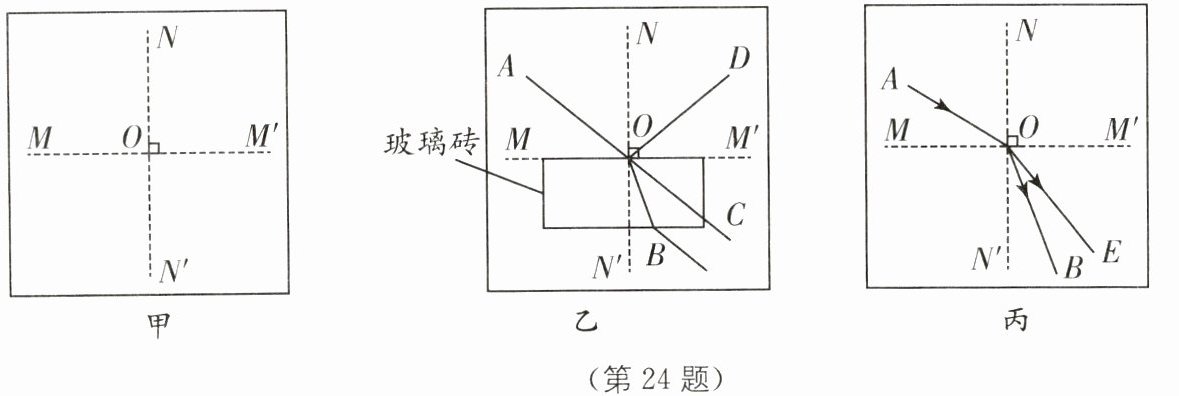

24. (11分) 比较法 光从空气斜射入水和玻璃时都会发生折射现象,但是水和玻璃的折射情况会相同吗?为了探究这个问题,小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验.他在光屏上画出互相垂直的NN'和MM'两条线段并相交于O点,如图甲所示.

(1)小华将玻璃砖的一个表面与MM'齐平放置,让激光电筒发出的光线从A点到O点入射,他看到了如图乙所示的光路(AOC为同一直线)你认为出现光线OC是因为________所致,鉴于本实验的目的,此时最应该记录的两条光线是________.
(2)接下来他要观察光从空气中进入水中的情况,他将光屏竖直放入水槽中(使线段MM'水平),并向水槽中慢慢注水至水面与MM'齐平,入射光线应从A点向O点射入,这是为了保证________,其实本实验小华还考虑了入射光线所在一侧的________相同.
(3)小华最终在光屏上记录下了如图丙所示的光路图(OE为折射光线),分析光路,你认为玻璃和水这两种介质对光的偏折能力较强的是________.
(4)若激光以相同的入射角分别从玻璃和水中斜射入空气中,则从________射出的折射光线更远离法线.

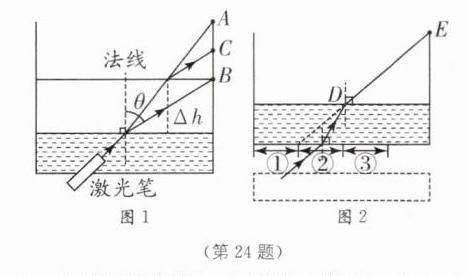

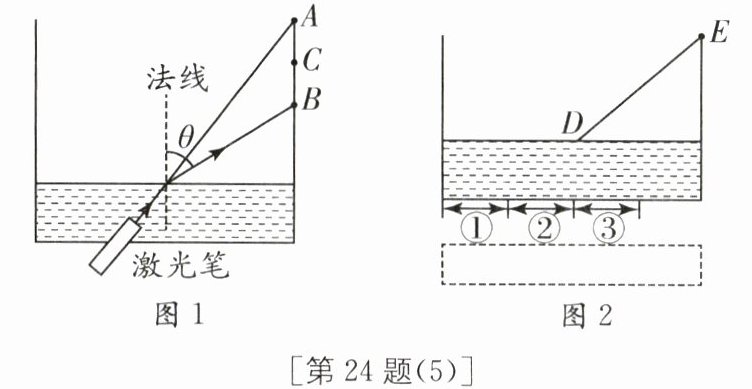

(5)如图所示,将透明的薄壁(厚度可忽略不计)方形水槽水平放置,固定在水槽底部的激光笔沿图示方向发出一细光束,小彬通过缓慢改变水槽中的水量来探究光的传播现象.如图1所示,水槽中未注水时可在侧壁上A处得到一个光点,注入一定量的水后,光点移至B处,这是由于光在水面处发生了光的折射现象,此时入射角________(填"大于""等于"或"小于")θ角(θ为折射角).

(6)为使B处的光点移至C处,则应使水槽中的水量________,若BC间距离为2 cm,则水面高度的变化量Δh______(填"＞""= "或"＜")2 cm.
(7)如图2所示,小彬将激光笔移至虚线框内向水槽底部照射,为使光束第一次从水面射出后沿DE方向传播,则激光笔照射的方向应满足的条件是________,且激光笔照射在水槽底部的位置必须在区域________(填"①""②"或"③")内.

答案：

(1)有部分光线并没有通过玻璃砖，而依旧在空气中传播　AO和OB　
(2)入射光线不变　介质　
(3)玻璃　
(4)玻璃　
(5)小于　
(6)增加　＞　
(7)平行于DE　②
