《2025年实验班提优大考卷八年级物理上册苏科版》

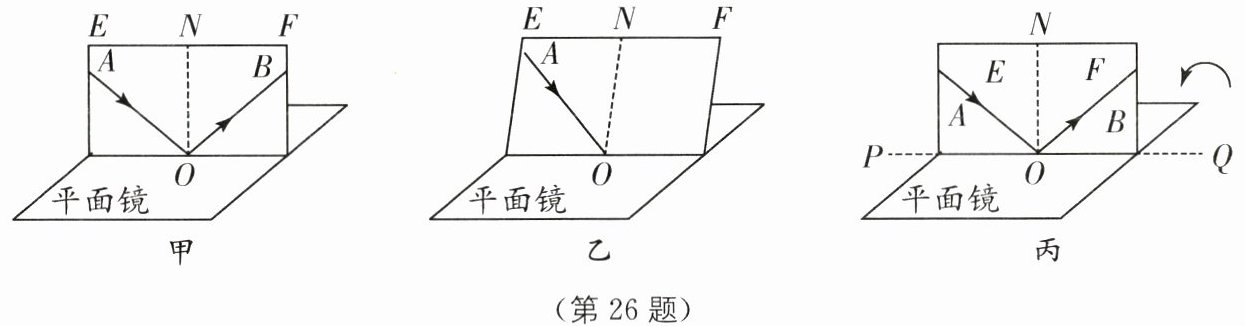

26.(10分)中考新考法 设计探究性实验 (2024·南京鼓楼区月考)"探究光的反射规律"的实验装置如图甲所示.

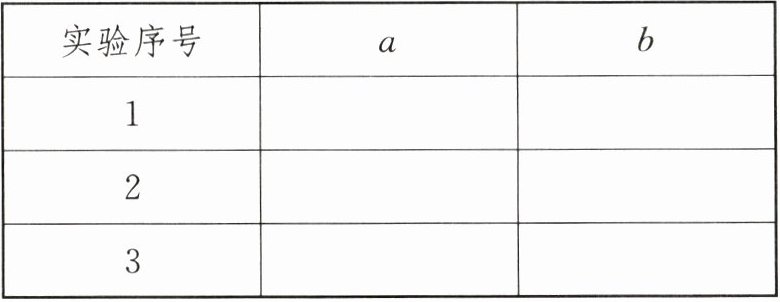

(1)下表是用于研究光反射时角度关系的实验数据记录表,则表格中a是入射角/$^{\circ}$,b是反射角/$^{\circ}$.

(2)要使入射光线和反射光线的径迹同时在板上出现,纸板与平面镜的位置关系是一定垂直(填"一定垂直""一定不垂直"或"可以垂直也可以不垂直").
(3)若把平面镜水平向右移动(入射点O仍在平面镜上),则反射光线的方向不变(填"变化"或"不变").

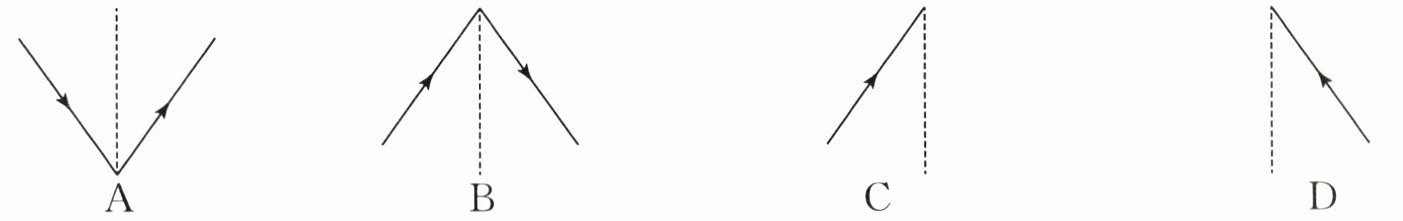

(4)小明将纸板EF(连同激光笔)绕底边向后倾斜,如图乙所示,此时不能(填"能"或"不能")在纸板F上看到反射光线;此时的反射光线、入射光线及法线仍在(填"仍在"或"不在")同一平面内,此时ON不是(填"是"或"不是")法线的位置.此时,小明从纸板前的上方通过平面镜观察光路,则看到情况与选项图中相符的是C.

(5)小华也把一束光贴着纸板E射到平面镜上O点如图丙所示,保持纸板ENF竖直放置,让桌面上的平面镜绕轴PQ逆时针转动$10^{\circ}$,她不能(填"能"或"不能")在纸板F上看到反射光线;此时与图甲情形对比,不发生改变的是D.
A. 反射光线方向
B. 法线方向
C. 入射角度数
D. 反射角和入射角关系

答案： 26.
(1)入射角/$^{\circ}$　反射角/$^{\circ}$　
(2)一定垂直　
(3)不变　
(4)不能　仍在　不是　C　
(5)不能　D 　　[解析]
(1)在研究光反射时角度关系的实验时，需要测量反射角和入射角的大小，所以a是入射角/$^{\circ}$，b是反射角/$^{\circ}$.
(2)因为反射光线、入射光线和法线在同一平面内，要使入射光线和反射光线的径迹同时在纸板上出现，所以纸板一定与平面镜垂直.
(3)若把平面镜水平向右移动(入射点O仍在平面镜上)，则入射光线和法线不发生变化，由于反射角等于入射角，则反射光线的方向不变.
(4)若将纸板E、F(连同激光笔)绕底边同时向后倾斜，如图乙所示，此时法线在纸板的前方，在纸板F上不能看到反射光线，此时反射光线、入射光线和法线仍在同一平面内，故反射光线在纸板的前方，此时ON与镜面不垂直，ON不是法线;但能通过平面镜观察到镜中硬纸板的像，则与看到的像相符的是C.
(5)保持纸板ENF竖直放置，让桌面上的平面镜绕轴PQ逆时针转动$10^{\circ}$，入射光线仍能呈现在纸板上，且沿AO方向入射到平面镜的O点，但与原来相比，入射光线的方向没有改变，法线方向变化了(垂直于镜面)，由于反射光线、入射光线和法线在同一平面内，所以反射光线方向改变，则在纸板上不能看到反射光线，而入射角度数改变、反射角与入射角关系不改变，故选D.名师点评本题考查了探究光的反射定律的实验，在光的反射现象中，入射光线、法线和反射光线一定在同一平面内，法线一定垂直于镜面，可以根据这两点判断反射光线的方向
