29. (7 分)中考新考法 过程开放性实验 小明在进行"探究光的折射特点"的实验,所用的实验器材有激光笔、长方形玻璃砖、刻度尺、白纸.

(1)还需要的实验器材是量角器.

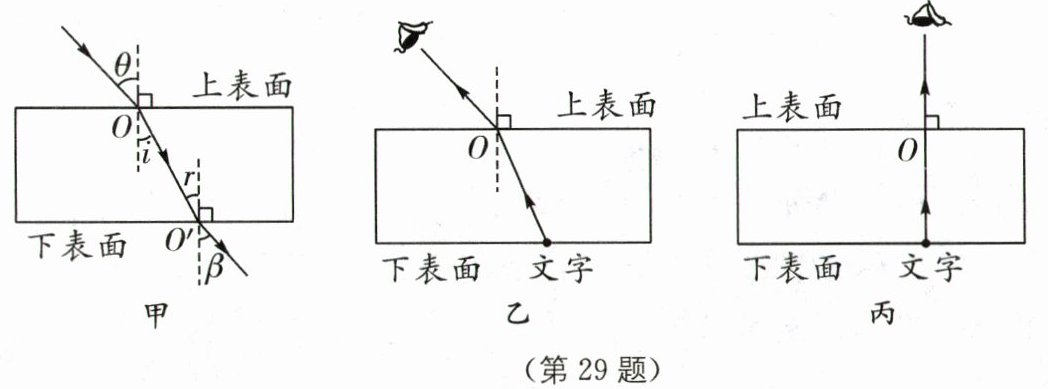

(2)如图甲所示,小明将玻璃砖放在一张白纸上,让激光贴着白纸从 O 点射入玻璃砖,标记从下表面射出的位置 O'点,让光贴着白纸的目的是显示光路.实验过程中,小明是通过对比折射角与人射角的大小来判断光的偏折程度的.

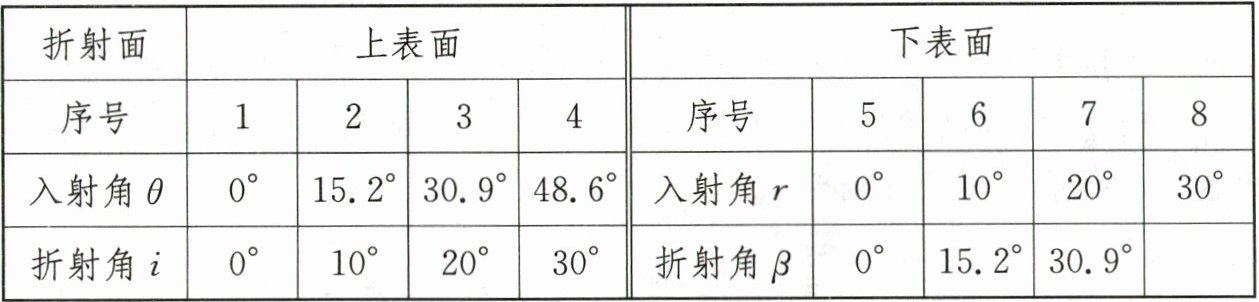

(3)实验过程中,小明多次改变入射角θ,并使每次的入射点始终为 O 点,标记出对应的从下表面射出的 O'点,并在白纸上连接对应的 OO',然后测出从空气射入上表面的入射角θ和折射角 i,从玻璃下表面射入空气的入射角 r 和折射角β.如表所示是记录的实验数据.

①小明由于疏忽少记录了一个数据,请你分析这个数据应该为48.6°;
②分析 5、6、7、8 组数据可知:光从玻璃斜射入空气中时,折射角大于(填"大于""小于"或"等于")入射角.
(4)实验结束后,小明将该玻璃砖放在物理书上,观察发现"字"在实际位置的上方,于是得出结论:"透过玻璃砖看到的'字'在实际位置的上方."同组小华听到后说:"我认为你的说法不对,我看到的'字'的位置并没有明显变化."一起探究后,小明和小华画出了各自看到的"字"的光路图,如图乙、丙所示,你认为图乙(填"乙"或"丙")是小明观察到的"字"的光路图,请你具体阐述理由:"字"反射的光线由玻璃斜射人空气时发生折射，折射角大于人射角，人眼逆着折射光线看过去，看到的"字"的虚像在"字"的实际位置的上方.

答案：
(1)量角器　
(2)显示光路　折射角与人射角的大小　
(3)①48.6°　②大于　
(4)乙　“字”反射的光线由玻璃斜射人空气时发生折射，折射角大于人射角，人眼逆着折射光线看过去，看到的“字”的虚像在“字”的实际位置的上方
[解析]
(1)为了探究光的折射特点，需要知道折射角与入射角的关系，因此还需要的工具是测量角度的量角器.
(2)让光贴着白纸，可以很清晰地显示出光路，便于观察;实验过程中，小明是通过对比折射角与人射角的大小来判断光的偏折程度的.
(3)①通过分析表格数据可知，玻璃砖上表面的入射角与下表面的折射角大小相同，上表面的折射角与下表面的入射角大小相同，故这个数据应为48.6°;②通过分析5、6、7、8组数据可得，光从玻璃斜射入空气中时，折射角大于入射角.
(4)“字”反射的光线由玻璃斜射入空气时发生折射，折射角大于入射角，人眼逆着折射光线看过去，看到的“字”的虚像在“字”的实际位置的上方.因此图乙是小明观察到的“字”的光路图.
