《2025年实验班提优大考卷八年级物理上册苏科版》

28. (5分)中考新考法 材料分析 阅读短文,回答问题.
手术无影灯
手术无影灯用来照明手术部位,尽量消除医护人员的头、手和器械等对手术部位造成的阴影.
手术无影灯是怎么做到"无影"的呢?晚上在教室内只打开一盏日光灯,仔细观察你自己的影子,会发现影子中部特别黑暗,四周稍浅.影子中部,日光灯发出的光不能照到,特别黑暗,叫本影.四周灰暗的部分叫半影.

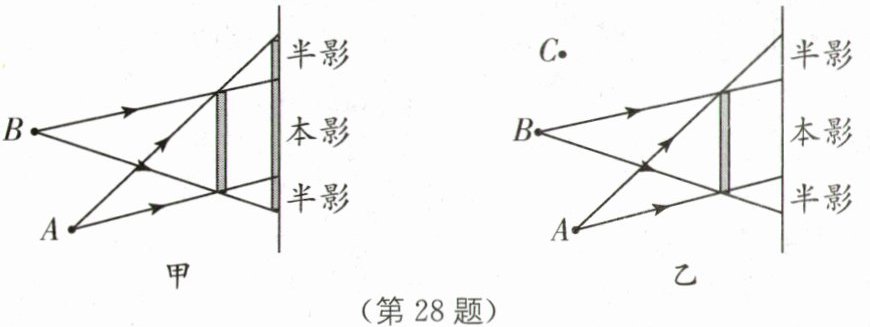

为了解释无影灯的工作原理,在课桌上点两支蜡烛分开放置于A、B两个位置,蜡烛前面立一本书,关掉日光灯可以看到墙壁出现书的本影和半影,如图甲所示.如果点燃三支甚至四支蜡烛,书的本影部分就会逐渐缩小,半影部分会出现很多明暗不同的层次.
手术无影灯是将发光强度很大的许多灯排列在灯盘上,合成一个大面积的光源,这样就能从不同角度把光线照射到手术台上,既保证手术视野有足够的亮度,同时又不会产生明显的本影.

(1)图甲的上侧半影区域中,蜡烛 .
A. A和B发出的光都照到
B. A发出的光照到,B照不到
C. A和B发出的光都照不到
D. B发出的光照到,A照不到
(2)在手术无影灯下,医护人员的手和器械等在手术部位 (填"会"或"不会")产生本影.
(3)请在图乙中画出第三支蜡烛C照到课本上时,在墙上产生的本影区域(仿图甲,在墙壁上对应位置画出阴影).
(4)如果在图乙中再点燃更多的蜡烛,书的半影部分 .
A. 明暗更明显,层次更多
B. 明暗更明显,层次更少
C. 明暗更不明显,层次更多
D. 明暗更不明显,层次更少

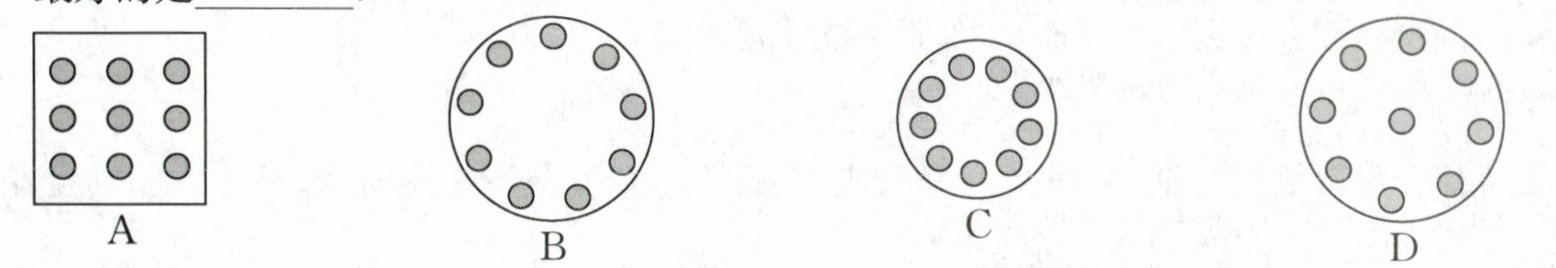

(5)小明同学想用9盏相同的LED灯(图中用○表示)排列合成一个大光源作为无影灯,下列设计效果最好的是 .

答案：

(1)D
(2)不会
(3)如图所示
(4)C
(5)D[解析]
(1)由图甲可知,A发出的光照射到下面的半影区,照射不到上面的半影区,B发出的光能照射到上面的半影区,照射不到下面的半影区,故D正确,A、B、C错误.
(2)根据“手术无影灯是将发光强度很大的许多灯排列在灯盘上,合成一个大面积的光源,这样就能从不同角度把光线集中到手术台上,既保证手术视野有足够的亮度,同时又不会产生明显的本影”可知,在手术无影灯下,医护人员的手和器械在手术部位不会产生本影.

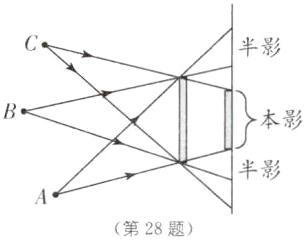

(3)根据光的直线传播,蜡烛C在墙上产生的本影区域如图所示.
(4)由图甲可知,“如果点燃三支甚至四支蜡烛,书的本影部分就会逐渐缩小,半影部分会出现很多明暗不同的层次”,因此可知,若在图乙中再点燃更多的蜡烛,书的半影部分的明暗更不明显,层次会更多,故A、B、D错误,C正确.
(5)想用9盏相同的LED灯排列合成一个大光源作为无影灯,要想有中间的照明且不存在本影,四周灯越多、面积越大,本影越不明显,因此图中设计效果最好的是图D.
