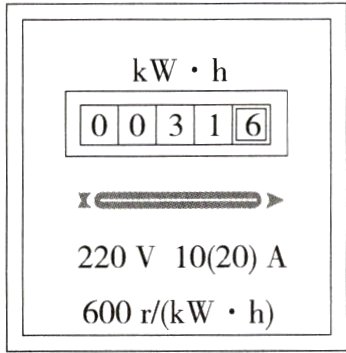

4.（2022青海中考,12,★☆☆）一种家用电能表上的参数如图所示，下列说法错误的是 （ ）

A.该电能表应该在220 V的电路中使用
B.该电能表的额定最大电流为20 A
C.电能表是计量用电器消耗电能的仪表
D.该电能表此时的读数是31.6 J

答案： D 电能表表盘上“220 V”表示这个电能表应该在220 V的电路中使用，故A说法正确；“10
(20) A”表示电能表的标定电流为10 A，额定最大电流为20 A，故B说法正确；电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C说法正确；该电能表此时的读数是31.6 kW·h，故D说法错误。

5. 新情境·安全与健康（2023山东威海中考，10,★☆☆）商场里的自动扶梯无人乘坐时，运行速度缓慢；有人乘坐时，“感应开关”自动闭合，速度增大。自动扶梯的出、入口处各有一个“紧急制动开关”，断开任何一个，都能使自动扶梯停止，模拟电路如图所示。下列说法错误的是(P9302004) （ ）

A.S₁、S₂是“紧急制动开关”，S₃是“感应开关”
B.有人乘坐时，S₁、S₂、S₃均闭合
C.有人乘坐时，电动机两端电压小于电阻R两端电压
D.无人乘坐时，电阻R可以起到节约电能的作用

答案： C 开关S₁、S₂在干路中，断开其中任何一个，都可以断开整个电路，电动机不工作，所以S₁、S₂是紧急制动开关；S₃与电阻R并联，S₃闭合会把电阻R短路，使电路中电阻变小，电流变大，电动机的转速变大，则S₃是感应开关，故A正确。有人乘坐时，S₁、S₂、S₃都闭合，电阻R被短路，自动扶梯高速运行，R两端电压为0，故C错误，B正确；无人乘坐时，S₁、S₂闭合，S₃断开，电阻R串联在电路中，电路中电流较小，由W = Pt = UIt可知电能消耗少，故D正确。

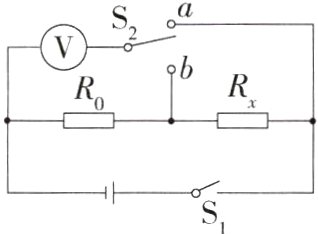

6.（2024湖南师大附中梅溪湖中学质检,15,★★☆）如图，在测量电阻实验中，电阻R₀ = 10 Ω。闭合开关S₁，将单刀双掷开关S₂掷于a端，电压表示数为6 V，将S₂切换到b端，电压表示数为2 V，则电源电压为______V，电阻Rₓ的阻值为______Ω，1 min电流对R₀做功______J。

答案： 答案 6 20 24
解析 已知电阻R₀与Rₓ串联，闭合开关S₁，将单刀双掷开关S₂掷于a端时，电压表测量总电压，所以电源电压U = 6 V；将S₂切换到b端时，电压表测量电阻R₀两端的电压，根据串联电路的电压特点可知，此时Rₓ两端的电压：Uₓ = U - U₀ = 6 V - 2 V = 4 V，根据串联电路的电流特点和欧姆定律可知，通过Rₓ的电流：Iₓ = I₀ = I = $\frac{U₀}{R₀}$ = $\frac{2 V}{10 \Omega}$ = 0.2 A；由I = $\frac{U}{R}$可知，电阻Rₓ的阻值：Rₓ = $\frac{Uₓ}{Iₓ}$ = $\frac{4 V}{0.2 A}$ = 20 $\Omega$；1 min电流对R₀所做的功：W = U₀I₀t = 2 V×0.2 A×1×60 s = 24 J。

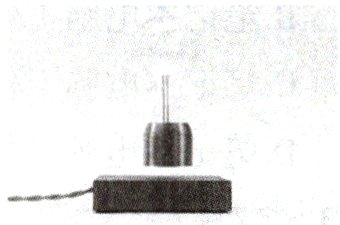

7. 跨学科·物理学与日常生活 如图是一个极具特色的磁悬浮灯泡，当接通电源后灯泡飘浮起来并且带有旋转效果，它不需要电池，通过空气传输电力，是通过磁力相斥的原理实现这一梦幻效果，灯泡底部内置无线电池接收装置与磁铁，木制底座则有无线电力发射器与磁铁，通过手动触控木制底座可实现灯光的开启与关闭，在几乎零摩擦力的影响下，悬浮灯泡可在底座上不断转动。下列说法正确的是(P9302004) （ ）

A.因为是磁悬浮灯泡，其发光不需要消耗能量
B.灯泡受到竖直向上的磁场力大于它受到的重力
C.灯泡不掉下来，是它受到的空气浮力等于重力
D.电流做功的过程就是消耗电能的过程

答案： D 根据能量转化和守恒定律，灯泡发光是将其他形式的能量转化为光能，故A错误；灯泡在竖直方向上受到两个力的作用：重力和磁场力，处于静止状态，这两个力是一对平衡力，大小相等、方向相反，故B、C错误；电流做功的过程，就是消耗电能的过程，电流做功越多，消耗的电能就越多，故D正确。
