《2024年5年中考3年模拟九年级物理全一册人教版》

6.(2023四川自贡中考,14,★☆☆)由欧姆定律$I=\frac{U}{R}$变形可得$R=\frac{U}{I}$,下列说法正确的是 （P9302001）（ ）
A.导体电阻大小跟它两端的电压成正比
B.导体电阻大小跟通过它的电流成反比
C.导体电阻大小由它两端电压和通过电流决定
D.导体电阻大小等于它两端电压与通过电流的比值

答案： 导体的电阻是导体本身所具有的阻碍电流的性质，与通过它的电流、它两端的电压无关，导体电阻大小等于它两端电压与通过电流的比值，选D。
解题思路
导体的电阻是导体本身所具有的性质，与通过它的电流和它两端的电压无关，但可以利用导体两端的电压与通过导体的电流求出其大小。

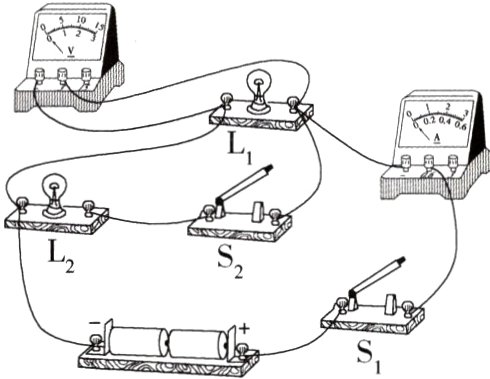

7.(2023内蒙古霍林郭勒五中期中,6,★☆☆)如图所示,电源电压一定,关于电路工作情况,下列说法中正确的是 （ ）

A.只闭合$S_{1}$时,两只灯泡是串联的
B.若先闭合$S_{1}$,再闭合$S_{2}$,电压表、电流表的读数均变小
C.若先闭合$S_{1}$,再闭合$S_{2}$,两只灯泡是串联的
D.若先闭合$S_{1}$,再闭合$S_{2}$,电压表读数不变、电流表读数变大

答案： 只闭合S₁时，电路为灯泡L₁的简单电路，电流表测电路中的电流，电压表测电源电压;再闭合S₂时，两灯泡并联，电流表测干路电流，电压表测电源电压，则电压表的示数不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表的示数变大。综上所述，选D。

8.(2023四川内江中考,18,★☆☆)有一只小灯泡上标有“3.6 V 0.3 A”字样,灯泡正常发光时的电流是________A。如果我们只有电压为6 V的电源,要使小灯泡正常发光,需要串联一个________Ω的电阻。（P9302002）

答案： 答案0.3　8
解析　小灯泡上标有“3.6V　0.3A”字样，小灯泡正常发光时的电流为0.3A;电源电压为6V，要使小灯泡正常发光，则要使小灯泡两端的电压为3.6V，此时通过小灯泡的电流为0.3A，根据串联电路的电压、电流关系，串联电阻两端的电压UR = U - UL = 6V - 3.6V = 2.4V，通过串联电阻的电流为0.3A，由欧姆定律得，需要串联的电阻R = UR/I = 2.4V/0.3A = 8Ω。

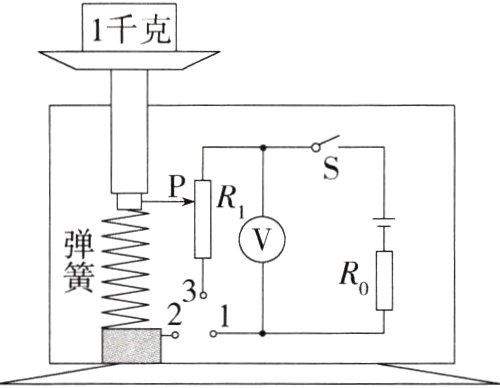

9.(2024江苏苏州工业园区星湾学校月考)在物理跨学科实践活动课上,小硕和同学利用所学的电学知识,自主设计了电子秤的原理图,如图所示。它利用电压表的示数来表示物体的质量。托盘、轻弹簧上端和金属滑片固定在一起,托盘和弹簧的质量不计。已知电源电压$U = 3$V,电阻$R_{0}=10$Ω,电阻$R_{1}$的最大阻值为20 Ω,电压表的量程为0~3 V。（P9302004）

(1)电路设计:要使电子秤能正常工作,应将触点________与触点________连接。
(2)故障排除:小硕在正确完成电路连接后闭合开关S,改变托盘中物体的质量,发现电压表有示数,但始终不变,发生故障的原因可能是________。
A.$R_{0}$断路
B.$R_{1}$短路
C.电压表短路
D.金属滑片P处断路
(3)刻度调试:
①调零。在托盘中无物体时使金属滑片P处于$R_{1}$最上端,此时电压表的示数为零。
②标度。每次向托盘中增加100 g的砝码,在电压表指针所指位置的刻度盘上标出相应的质量值。当将1 kg的物体放在托盘中时,金属滑片P刚好指在距$R_{1}$上端四分之一处,如图所示,则“1 kg”应标在电压表________V的位置上。该电子秤能测量的最大质量是________kg,应标在电压表________V的位置上。
(4)发现问题:小硕在标示电子秤刻度时,同组的同学发现电子秤的刻度不均匀。请解释其中的原因:____________________。

答案： 答案　
(1)1　2　
(2)D　
(3)1　4　2　
(4)R₁两端的电压U₁ = UR₁/(R₀+R₁) = 3V×R₁/(10Ω+R₁)，即U₁与R₁的关系不是成正比的，反映在刻度上是不均匀的
解析　
(1)电路设计:要使电子秤能正常工作(质量大小变化时，能引起连入电路电阻变化、电压表的示数变化)，应将触点1与触点2连接。
(2)发现电压表有示数，但始终不变，可能的原因有电路某处断路或短路，即R₀短路或金属滑片P处断路时电压表测电源电压示数不变，而R₀断路、R₁短路、电压表短路时电压表均无示数，所以发生故障的原因可能是金属滑片P处断路。
(3)当将1kg的物体放在托盘中，金属滑片P刚好指在距R₁上端1/4处时，连入电路中的电阻R = 1/4×20Ω = 5Ω，电路中的电流I = U/(R+R₀) = 3V/(5Ω+10Ω) = 0.2A，R₁两端的电压U₁ = IR = 0.2A×5Ω = 1V;电压表的刻度是均匀的，该电子秤能测量的最大质量是4kg，应标在电压表2V的位置上。
(4)由上题可知，R₁两端的电压U₁ = UR₁/(R₀+R₁) = 3V×R₁/(10Ω+R₁)，即U₁与R₁的关系不是成正比的，反映在刻度上是不均匀的。
