《2024年5年中考3年模拟九年级物理全一册人教版》

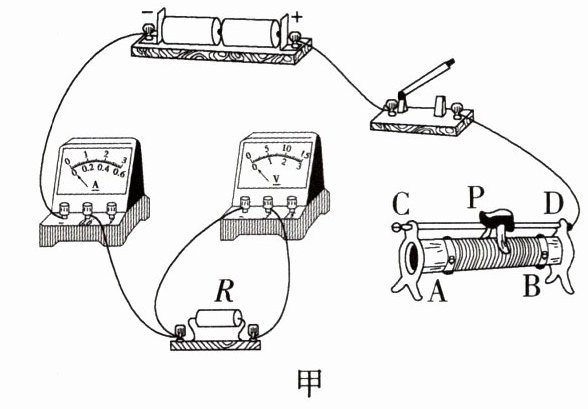

1.[新考法·分析论证]（2024甘肃陇西期末）小华用如图甲所示装置探究电流与电压的关系，电源电压3V且恒定不变，滑动变阻器规格为“30Ω 2A”。（P9302003）

　　
（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右滑动时，电流表的示数变大。
（2）连接好电路闭合开关后，移动滑片发现，电流表无示数，电压表有示数，则出现该故障的原因可能是____________________。

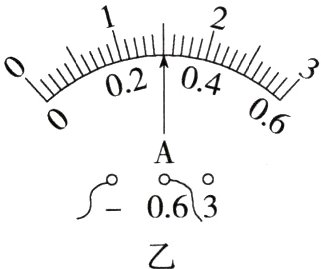

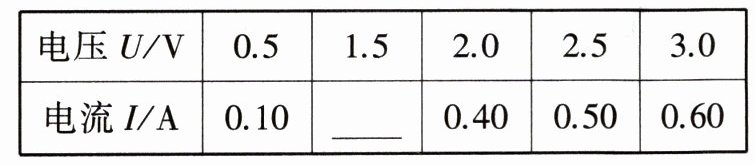

（3）排除故障后，改变滑片位置，记录实验数据如表，空白处的电流如图乙所示，请将数据填写到表格中，根据表中数据可归纳得出结论：______________________________

答案：

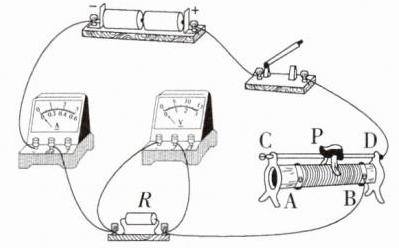

（1）如解析图所示 （2）定值电阻断路 （3）0.30 电阻一定时，电流与电压成正比
解析 （1）要求滑片P向右滑动时，电流表的示数变大，即滑动变阻器接入电路的阻值变小，所以，应把滑动变阻器的B接线柱接入电路，电路连接如图；（2）连接好电路后，闭合开关，移动滑动变阻器的滑片，电流表无示数，说明电路中存在断路，电压表有示数，说明电压表与电源连通，则出现故障的原因可能是定值电阻断路；（3）电流表的量程为0~0.6 A，分度值为0.02 A，其示数为0.30 A；根据表格数据，电压增大几倍，电流也增大几倍，即电阻一定时，电流与电压成正比。

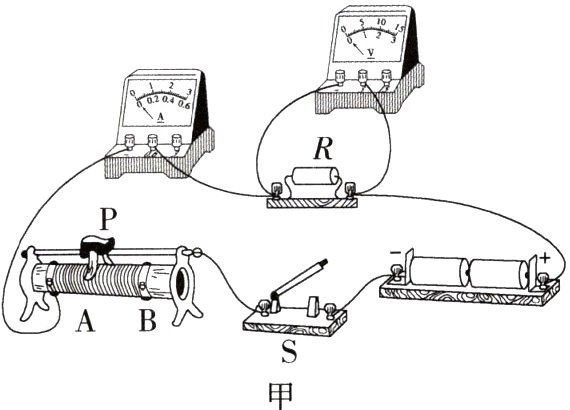

2.[新考法·分析论证]（2024江苏南京期末）小军同学为了探究电流与电压的关系，连接了如图甲所示的电路（电源电压为3V恒定）。（P9302003）
　　　　
（1）小军接好电路闭合开关后，电流表无示数，电压表示数接近3V，发生该现象的原因是____________________（选填“电阻R处短路”“电阻R处断路”或“电流表断路”）。

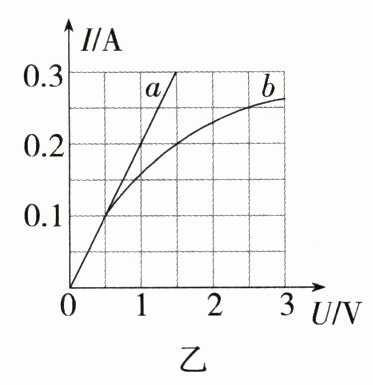

（2）排除故障后闭合开关，移动滑片P，小军同学进行多次实验，根据数据绘制了电阻R的I - U图像（乙图中的图线a），根据乙图中的图线a可得出结论：____________________；小军同学所用R的阻值为______Ω。

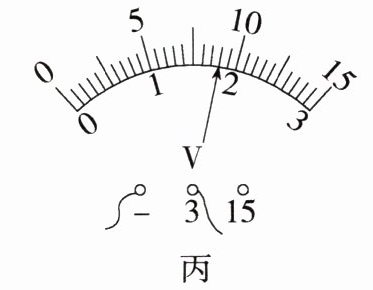

（3）小军同学又将实验中的电阻R拆下，其他条件都不变的情况下，换用一个标有“2.5V”的小灯泡，继续多次实验得到小灯泡的I - U图像如乙图中的图线b，可知小灯泡正常发光时的电阻为______Ω。本次实验中如果滑片P滑至某点时电压表示数如图丙所示，电流表示的读数是0.2A，那么此时滑动变阻器连入电路的电阻为______Ω。

答案： （1）电阻R处断路 （2）电阻一定时，通过导体的电流与导体两端电压成正比 5 （3）10 6解析 （1）电流表无示数而电压表有示数接近3 V，说明电路中有断路，且电压表与电源接通，则电路中的故障可能是电阻R处断路；（2）由图线a可知，电流与电压的图像为过原点的直线，故可得出结论：电阻一定时，通过导体的电流与导体两端电压成正比；由图线a可知，当U = 1.5 V时，I = 0.3 A，则R=\(\frac{U}{I}=\frac{1.5\ V}{0.3\ A}=5\ \Omega\)；（3）由图线b可知，当\(U_{L}=2.5\ V\)时，\(I_{L}=0.25\ A\)，则小灯泡正常发光时的电阻\(R_{L}=\frac{U_{L}}{I_{L}}=\frac{2.5\ V}{0.25\ A}=10\ \Omega\)；由图丙知，电压表量程是0~3 V，分度值是0.1 V，电压表示数是1.8 V，由串联电路电压规律可知，变阻器两端的电压\(U_{滑}=U - U_{V}=3\ V - 1.8\ V = 1.2\ V\)，由欧姆定律可知，滑动变阻器连入电路的电阻\(R_{滑}=\frac{U_{滑}}{I'}=\frac{1.2\ V}{0.2\ A}=6\ \Omega\)。
