《2024年5年中考3年模拟九年级物理全一册人教版》

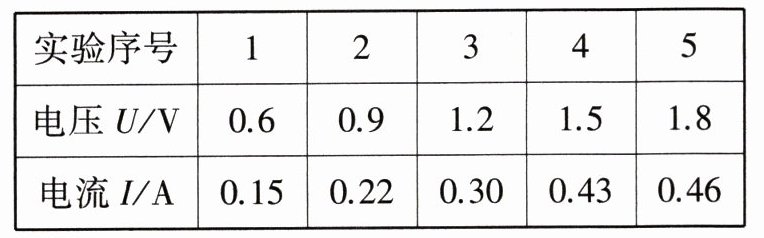

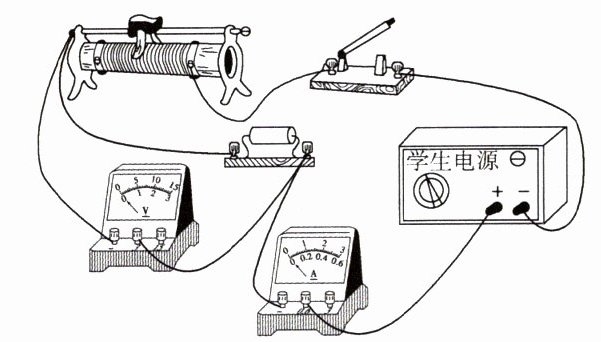

1.(2023福建宁德博雅培文学校期中)在探究电阻一定时电流与电压关系的实验中,某同学连接的电路如图所示,电源电压保持3V不变,闭合开关,调节滑动变阻器,得到的实验数据如表;下列说法正确的是　　　　　　　　　　(　　　)


①多次实验的目的是寻找规律
②第2次实验数据是错误的
③选用的滑动变阻器的规格可能是“20Ω1A”
④该实验得出的结论:通过导体的电流跟导体两端的电压成正比
A.①②　　B.①③　　C.②④　　D.③④

答案： ①在探究电阻一定时电流与电压关系的实验中，为了得出普遍性的规律，要进行多次实验多次测量，故①正确；②在探究电阻一定时电流与电压关系的实验中，需要控制电阻阻值不变，根据表格中第1、2组的数据，利用欧姆定律可知，当$U_{1}=0.6\ V$，$I_{1}=0.15\ A$时，定值电阻阻值为$R_{1}=\frac{U_{1}}{I_{1}}=\frac{0.6\ V}{0.15\ A}=4\ \Omega$；当$U_{2}=0.9\ V$，$I_{2}=0.22\ A$时，定值电阻阻值为$R_{2}=\frac{U_{2}}{I_{2}}=\frac{0.9\ V}{0.22\ A}\approx4.1\ \Omega$，在误差允许的范围内，第2次实验数据是正确的，故②错误；③由表中第1组数据，根据串联电路电压规律和欧姆定律可知，变阻器连入电路中的电阻为$R_{滑}=\frac{U - U_{1}}{I_{1}}=\frac{3\ V - 0.6\ V}{0.15\ A}=16\ \Omega＜20\ \Omega$，因此选用的滑动变阻器的规格可能是“$20\ \Omega\ \ 1\ A$”，故③正确；④分析表中数据，考虑到误差因素，导体两端电压增大为原来的几倍，通过导体的电流也增大为原来的几倍，故得出的结论为电阻一定时，通过导体的电流与导体两端的电压成正比，故④错误。综上所述，选B。

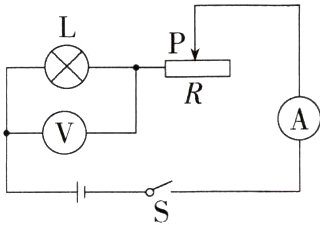

2.(2024天津河西期末)如图所示,闭合开关S,滑动变阻器滑片P移动过程中,小灯泡突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是(P9302002)　　　　(　　　)
　
A.电流表接线松开　
B.开关S接触不良　　　　　　　　　　　
C.滑动变阻器R断路　
D.小灯泡L断路

答案： 由电路图知，小灯泡和滑动变阻器串联，电流表测量电路中的电流，电压表测量小灯泡两端的电压，闭合开关后，移动滑动变阻器滑片的过程中，发现小灯泡突然熄灭，电流表和电压表均无示数，说明电路中出现了断路，而电压表测的是小灯泡两端的电压，当小灯泡断路时，电压表的正负接线柱与电源两极相连，电压表测的是电源电压，电压表会有示数，所以不可能是小灯泡断路；电流表断路、滑动变阻器断路、开关S接触不良时，电路中没有电流流过，此时小灯泡不亮，电流表和电压表均无示数，是可能的情况，故D正确，A、B、C错误。

3.(2023北京西城期末)如图所示是小华利用热敏电阻设计的一个智能体温计的模拟电路，电源两端电压不变,用电表的示数大小反映温度高低，热敏电阻R1的阻值随温度的升高而增大，定值电阻R2起保护电路的作用。在下列分析中正确的是(P9302002)　　　　　　　　(　　　)
　
A.电路中的电表一定是电流表　
B.温度变化时,电表的示数不变　　　　　　　　　　　　
C.温度降低时,电路中的电流变大　
D.温度升高时,R2两端的电压变大

答案： 由电路图可知，电阻$R_{1}$和$R_{2}$串联接入电路，该电路中的电表与$R_{1}$并联接入电路，为电压表，故A错误；电阻$R_{1}$的阻值随温度的升高而增大，当温度变化时，$R_{1}$的阻值改变，根据串联电路的分压规律可知，$R_{1}$两端的电压改变，电压表示数改变，故B错误；当温度降低时，$R_{1}$的电阻变小，串联电路的总电阻变小，根据$I=\frac{U}{R}$可知电路中的电流变大；同理可知，温度升高时，电路中的电流变小，$R_{2}$是定值电阻，根据$U = IR$可知$R_{2}$两端电压变小，故C正确，D错误。

4.新素材.现代科技|新独家原创]双模鼠标有激光和光电两种鼠标定位模式,不是同时接2台电脑,而是有线可以用,无线也可以用,大大提升了方便性。计算机鼠标内装有自动控制传感器,其工作原理电路如图所示。物体M在导轨上左右移动时,可带动与之相连的滑动变阻器滑片P左右移动,下列说法错误的是(P9302002)(　　　)
　
A.当M向右移动时,电路中的电流不变　　　　　　　　　　　　
B.当M向右移动时,电压表示数不变　
C.当M向右移动时,电压表示数和电流表示数的比值变大　
D.当M向左移动时,电压表示数和电流表示数的比值变小

答案： 由图可知，电流表串联接入电路中，电压表测量R滑片左边部分电阻两端的电压。当物体M向右移动时，变阻器上的滑片右移，R接入电路的电阻不变，根据欧姆定律可知，电路中电流不变；与电压表并联部分电阻变大，根据串联分压，电压表示数变大，故A说法正确，B说法错误；当物体M向右移动时，电压表示数变大，电流表示数不变，电压表示数和电流表示数的比值变大，故C说法正确；当物体M向左移动时，电压表示数变小，电流表示数不变，电压表示数和电流表示数的比值变小，故D说法正确。

5.(2024江苏南京期末)将光敏电阻R、定值电阻R0、电流表、电压表、开关和恒压电源连接成如图所示电路。光敏电阻的阻值随着光照强度的增大而减小。闭合开关,逐渐增大光照强度,则(P9302002)(　　　)
　
A.电流表和电压表示数均变小　
B.电流表示数变大,电压表示数变小　
C.电流表示数变小,电压表示数变大　
D.电流表和电压表示数均变大　　　　　　　　　　　

答案： 由图可知，光敏电阻R与定值电阻$R_{0}$串联，电压表测$R_{0}$两端的电压，电流表测电路中的电流。因光敏电阻的阻值随光照强度的增大而减小，所以，逐渐增大光照强度时，R的阻值减小，电路中的总电阻减小，由$I=\frac{U}{R}$可知，电路中的电流变大，即电流表A的示数变大，故A、C错误；由$U = IR$可知，$R_{0}$两端的电压变大，即电压表V的示数变大，故B错误，D正确。
