《2024年5年中考3年模拟九年级物理全一册人教版》

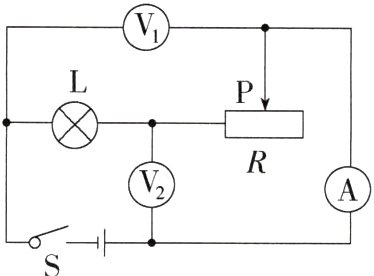

1.（2023 重庆酉阳四校期中）图示电路中，电源电压不变，R 为滑动变阻器，L 为小灯泡。闭合开关 S，滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是（ ）
　　　　　
A. 电流表 A 的示数变小，电压表 V₁ 的示数变大
B. 电压表 V₂ 的示数变小，小灯泡变暗
C. 电压表 V₂ 的示数与电流表 A 的示数的比值变大
D. 电压表 V₁ 的示数与电流表 A 的示数的比值变小

答案： C 由电路图可知，滑动变阻器R与小灯泡串联，电压表V₁测电源电压，电压表V₂测R两端的电压，电流表测电路中的电流。闭合开关S，由于电源电压不变，所以电压表V₁示数不变；当滑动变阻器的滑片P向右移动时，变阻器接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知电路中的电流变小，即电流表的示数变小；通过小灯泡的电流变小，小灯泡的亮度变暗；由U = IR可知小灯泡两端的电压变小，由于电源电压不变，根据串联电路的总电压等于各分电压之和可知，R两端的电压变大，即电压表V₂的示数变大，故A、B错误；电压表V₂的示数变大，电流表A的示数变小，则电压表V₂的示数与电流表A的示数的比值变大，故C正确；电压表V₁的示数不变，电流表A的示数变小，所以电压表V₁的示数与电流表A的示数的比值变大，故D错误。

2.（2024 上海金山期末）如图所示的电路中，电源电压保持不变。闭合开关 S 后，当滑片 P 向右移动时（ ）
　　　　　　
A. 电流表 A 的示数变小
B. 电压表 V 的示数变大
C. 电压表 V 与电流表 A 示数的比值不变
D. 电压表 V 与电流表 A 示数的乘积变大

答案： C 由电路图可知，R₁与R₂并联，电压表测电源电压，电流表测通过R₁的电流，故电压表示数不变，根据并联电路各支路互不影响可知，P向右移动时，电流表A的示数不变，电压表V与电流表A示数的乘积不变，故A、B、D错误；由欧姆定律可知，电压表V与电流表A示数的比值即R₁的电阻，其大小不变，故C正确。

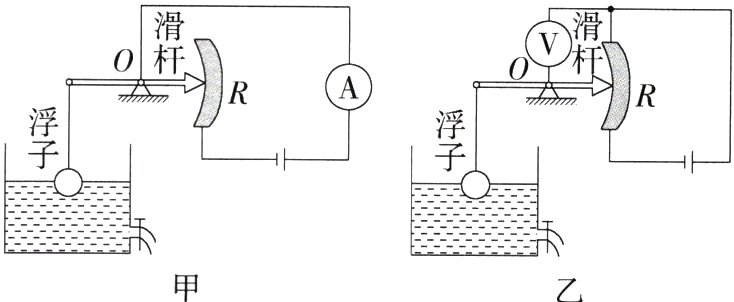

3.[新课标·科学论证]（2024 广东广州期末）如图甲是小洋设计的油量表示意图，小宇发现该设计存在不足，思考后将其改进如乙图。关于小宇改进的设计，以下说法错误的是(P9302002)（ ）
　　
A. 电路不易发生短路现象
B. 电压表的示数可以从 0 开始逐渐变大
C. 油箱中油量越多，电表示数越大
D. 油箱中油量越多，流过电阻的电流越大

答案： D 由电路图可知，改进后的电路，整个滑动变阻器都接入了电路，电压表测滑片上方部分电阻两端的电压。由于整个滑动变阻器都接入了电路，电路中的电阻较大，电流较小，电路不易发生短路现象，故A说法正确；当滑片在最上端时，与电压表并联部分的电阻为零，分压为零，电压表的示数为零，随着油量的增加，滑片下移，与电压表并联部分的电阻变大，分压变多，电压表的示数变大，所以电压表的示数可以从0开始逐渐变大，故B说法正确；由图可知，油量增加时，浮子上移，在杠杆的作用下滑片下移，则滑片上方电阻丝的长度变长，即电压表并联部分的电阻变大，由U = IR可知，电压表的示数变大，故C说法正确；由于整个滑动变阻器都接入了电路，滑片移动，滑动变阻器接入电路的电阻不变，由I = $\frac{U}{R}$知电路中的电流不变，故D说法错误。

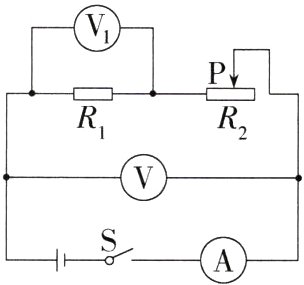

4.（2024 贵州遵义汇川期中）在如图所示的电路中，电源电压保持不变。闭合开关 S，将滑动变阻器的滑片 P 向左移动，电流表 A 的示数_______，电压表 V₁ 的示数_______，电压表 V₁ 示数与电流表 A 示数的比值_______。（均选填“变大”“变小”或“不变”）
　　　　　　

答案： 答案 变大 变大 不变
解析 由电路图可知，R₁与R₂串联，电压表V测电源电压，电压表V₁测R₁两端的电压，电流表A测电路中的电流。将滑动变阻器的滑片P向左移动，接入电路中的电阻变小，电路中的总电阻变小，由I = $\frac{U}{R}$可知，电路中的电流变大，即电流表的示数变大；由U = IR可知，R₁两端的电压变大，即电压表V₁的示数变大，由R = $\frac{U}{I}$可知电压表V₁示数与电流表A示数的比值为R₁的阻值，由于R₁的阻值不变，所以其比值不变。

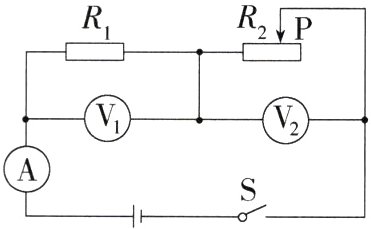

5.[新课标·科学论证]（2024 河北乐亭期中）在如图所示的电路中，电源电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将______，电压表 V₁ 的示数将_______，电压表 V₁ 示数变化量与电流表 A 示数变化量的比值将_______，电压表 V₂ 示数变化量与电流表 A 示数变化量的比值将_______。（均选填“变小”“不变”或“变大”）(P9302002)
　　　　　　

答案： 答案 变小 变小 不变 不变
解析 由电路图可知，两电阻串联，电压表V₁测定值电阻两端的电压，电压表V₂测滑动变阻器两端的电压；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，由I = $\frac{U}{R}$可知电路中的电流变小，电流表示数变小，由U = IR知定值电阻两端的电压变小，即电压表V₁的示数将变小；由欧姆定律可知，电压表V₁示数变化量与电流表A示数变化量之比等于电阻R₁的阻值，电阻R₁的阻值不变，则电压表V₁示数变化量与电流表A示数变化量的比值不变；由于电源电压不变，所以电压表V₁示数减小量等于电压表V₂示数的增大量，所以电压表V₂示数变化量与电流表A示数变化量的比值也等于电阻R₁的阻值，电阻R₁的阻值不变，则电压表V₂示数变化量与电流表A示数变化量的比值不变。
