《2024年5年中考3年模拟九年级物理全一册人教版》

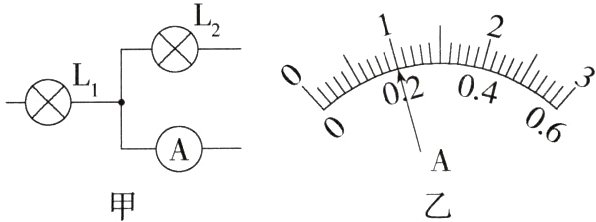

6.（2022四川南充期末）图甲是由灯L₁、L₂组成的并联电路的一部分，各元件均正确连接，已知通过灯L₁的电流为0.6 A，电流表的示数如图乙所示，下列判断正确的是 （ ）
　　　
A. 电流表的示数可能为0.2 A
B. 通过灯L₂的电流为0.4 A
C. 小灯泡L₁可能处于干路上
D. 灯L₂可能被电流表短接

答案： B 由题知，灯L₁、L₂并联，则L₁、L₂分别在两个支路，由图甲知，电流表应在干路上，因并联电路干路电流等于各支路电流之和，所以电流表示数应大于通过灯L₁的电流，由图乙中电流表指针位置知，电流表应使用大量程，示数为1 A，所以通过灯L₂的电流I₂ = I - I₁ = 1 A - 0.6 A = 0.4 A，故A、C错误，B正确；由并联电路特点知，若L₂被电流表短接，则L₁、L₂组成的整个并联电路就会被短路，故D错误。

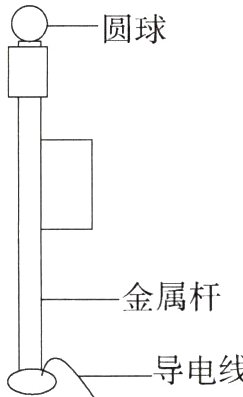

7.（2023湖南长沙雅礼实验中学月考）为了消除人体因摩擦而产生的静电，在加油站里加油时，要先用手触摸“静电释放器”的圆球。将静电释放后再加油，如图所示。圆球应选________（选填“导体”或“绝缘体”）。若人体带负电，“除电”时，电流方向是____________（选填“从人手到大地”或“从大地到人手”）。
　　　　　　　

答案： 答案 导体 从大地到人手
解析 “静电释放器”的圆球应容易导电，选导体。若人体带负电，“除电”时，电子定向移动的方向是从人手到大地，电流方向是从大地到人手。

8. 新课标·模型建构（2024吉林蛟河期末）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰倒或倾倒时，小球就会滚向一侧使电路____（选填“断开”“短路”或“闭合”），起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于________。（P9302002）
　　　　　　

答案： 答案 断开 开关
解析 由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会滚向一侧使电路断开。说明小球能够控制电扇的工作状态，相当于开关。

9.（2024江西丰城校级期中）如图是兴趣小组“探究串联电路电流特点”的实验电路图，选择两个小灯泡的规格应该是________（选填“相同”或“不相同”）的。电流表应________在被测电路中。（P9302003）
　

答案： 答案 不相同 串联
解析 兴趣小组在“探究串联电路电流特点”的实验中，为了使结论更具普遍性，选择两个小灯泡的规格应该是不相同的；电流表应串联在被测电路中。

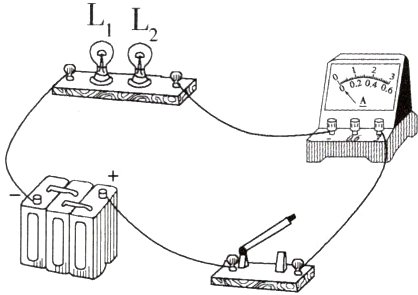

10.（2023广东江门外海中学期中）如图所示，两灯泡L₁、L₂在盒内的连接方式未知，电源电压一定，开关闭合后两灯均发光，电流表读数为1.2 A，若把灯L₁取下，灯L₂仍发光，电流表读数变为0.3 A，则灯L₁和L₂是________联的，通过灯L₁的电流是________A，通过灯L₂的电流是________A。
　　　　　

答案： 答案 并 0.9 0.3
解析 因为灯L₁、L₂互不影响，则L₁和L₂并联；由图可知闭合开关后电流表测的是干路上的电流，则I = 1.2 A，取下L₁时电流表测的是通过L₂的电流，则I₂ = 0.3 A；由I = I₁ + I₂，得通过灯L₁的电流I₁ = I - I₂ = 1.2 A - 0.3 A = 0.9 A。

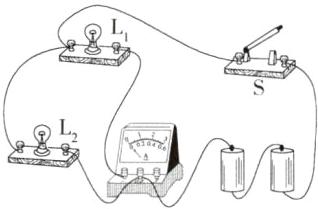

11.（2024甘肃武威期末）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线将电路连接完整。要求：①灯L₁、L₂并联；②电流表只测量通过灯L₁的电流。（P9302001）

答案：

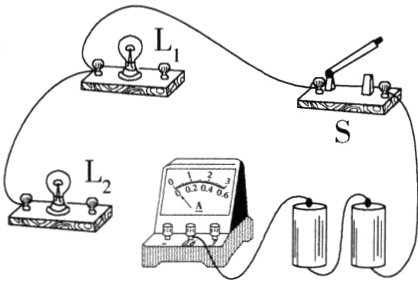

答案 如图所示

解析 两只灯泡的连接方式为并联，电流表只测量通过灯L₁的电流，如图所示，可以先把L₁、电流表连接完整，然后将灯泡L₂并联在L₁支路的两端即可。
