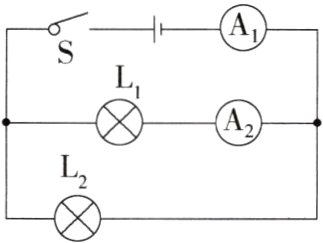

6.(2023广东江门江海外海中学期中)如图所示电路，开关S闭合后,两灯均正常发光,若L2突然烧坏,则　　　　　　　　　　　　　(　　　)
　　　　　　　
A.电流表A1和A2的示数都变大
B.电流表A1和A2的示数都变小
C.电流表A1的示数变小,电流表A2的示数不变　
D.电流表A1的示数不变,电流表A2的示数变小

答案： 由图知，两灯并联，电流表$A_{1}$测干路电流，$A_{2}$测通过$L_{1}$的电流，因为并联电路各支路间互不影响，所以若$L_{2}$突然烧坏，通过$L_{1}$的电流大小不变，即$A_{2}$的示数不变，因为并联电路中干路电流等于各支路电流之和，所以电流表$A_{1}$的示数变小。选C。

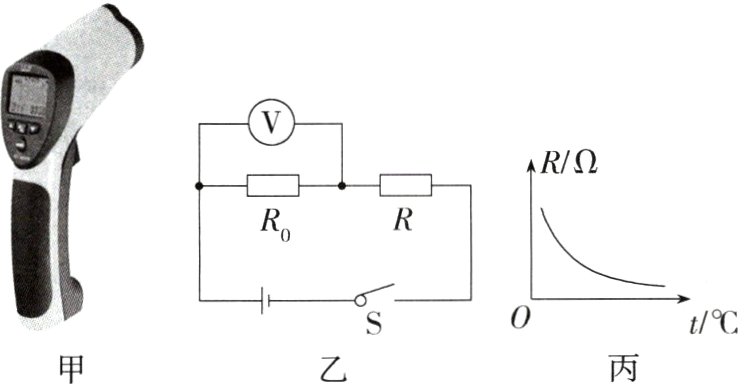

7.(2023陕西西安高新区-中月考)在某疫情防治期间,经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图,R0是定值电阻,R 是红外线热敏电阻,其阻值随人体温度变化的图像如图丙所示。闭合开关S后,对该电路分析正确的是　　　　　　　　　　　　(　　　)
　
A.体温越高,R的阻值越大　
B.体温越高,电压表的示数越大　
C.体温越低,R两端的电压越小　
D.体温越低,通过R0的电流越大

答案： 由电路图可知，闭合开关S后，定值电阻$R_{0}$与红外线热敏电阻R串联，电压表测$R_{0}$两端的电压。由图丙可知，体温越高，R的阻值越小，电路的总电阻越小，由$I=\frac{U}{R}$可知，电路中的电流越大，由$U = IR$可知，$R_{0}$两端的电压越大，即电压表的示数越大；同理可知，体温越低，R的阻值越大，电路中的电流越小，$R_{0}$两端的电压越小，因串联电路中总电压等于各分电压之和，所以，R两端的电压越大。选B。

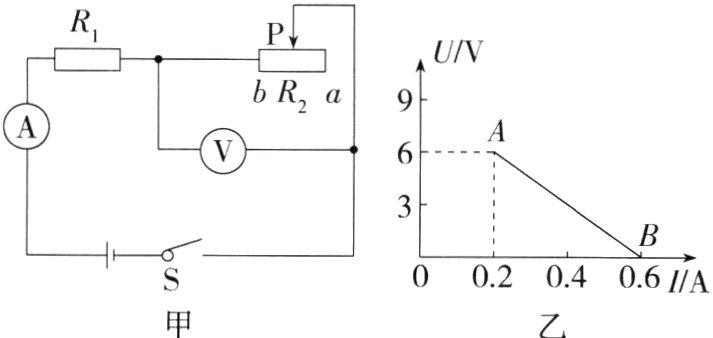

8.(2023安徽蚌埠段考)如图甲所示,电源电压不变。闭合开关S,将滑动变阻器R2的滑片P从a端移到b端,两电表示数变化关系如图乙中线段AB所示。则电源电压和滑动变阻器的最大阻值分别为　　　　　　　　　　　(　　　)
　　
A.6V、15Ω　　　　　B.6V、30Ω　
C.9V、15Ω　　　　　D.9V、30Ω

答案： 由图甲可知，$R_{1}$与$R_{2}$串联，电压表测$R_{2}$两端的电压，电流表测电路中的电流。当滑动变阻器滑片P在b端时，它接入电路中的电阻为0，电路为$R_{1}$的简单电路，电路中的电流最大，由图乙可知，电路中的电流$I_{1}=0.6\ A$，由$I=\frac{U}{R}$可得，电源电压$U = I_{1}R_{1}=0.6\ A\times R_{1}$；当滑动变阻器滑片P在a端时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的电流$I_{2}=0.2\ A$，$R_{2}$两端的电压$U_{2}=6\ V$，则滑动变阻器的最大阻值为$R_{2}=\frac{U_{2}}{I_{2}}=\frac{6\ V}{0.2\ A}=30\ \Omega$；因串联电路中总电阻等于各分电阻之和，所以，电源电压$U = I_{2}(R_{1}+R_{2})=0.2\ A\times(R_{1}+30\ \Omega)$，因电源电压不变，所以，$0.6\ A\times R_{1}=0.2\ A\times(R_{1}+30\ \Omega)$，解得$R_{1}=15\ \Omega$，电源电压$U = I_{1}R_{1}=0.6\ A\times15\ \Omega=9\ V$，故D正确。

9.(2024福建期末)已知三个定值电阻,R1 = 10Ω,R2 = 20Ω,R3 = 30Ω,将它们串联,等效电阻是______Ω;将它们并联,等效电阻是______Ω。(除不尽的保留一位小数)(P9302001)

答案： 答案　60 5.5
解析　已知$R_{1}=10\ \Omega$，$R_{2}=20\ \Omega$，$R_{3}=30\ \Omega$，因串联电路的总电阻等于各分电阻之和，所以，若将它们串联，总电阻（等效电阻）$R = R_{1}+R_{2}+R_{3}=10\ \Omega+20\ \Omega+30\ \Omega=60\ \Omega$；若将它们并联起来，则有$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}$，即$\frac{1}{R}=\frac{1}{10\ \Omega}+\frac{1}{20\ \Omega}+\frac{1}{30\ \Omega}$，解得总电阻$R\approx5.5\ \Omega$。

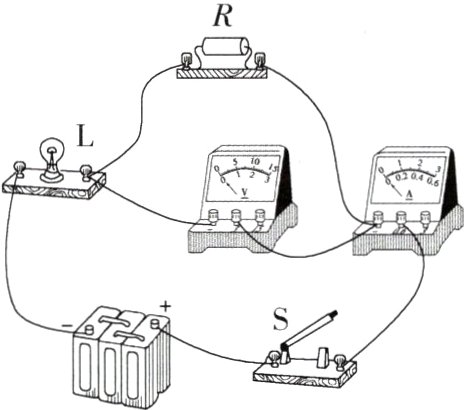

10.(2023安徽合肥四十二中期中)如图所示,闭合开关S后,灯泡L没有发光,R为电阻(可视为一用电器),电流表和电压表示数均为0,若电路中只有一处故障,则故障原因是__________(选填“灯泡L断路”“R短路”或“R断路”)。
　　　　

答案： 答案　灯泡L断路
解析　闭合开关S，发现灯泡不亮且电流表示数为零，则电路故障一定为断路，电压表示数为零，说明电压表的正负接线柱无法与电源的正负极相连，因此可能是灯泡断路或电流表断路或开关断路。

11.(2024上海嘉定期末)某导体两端的电压为6伏,10秒内通过其横截面的电荷量为6库,通过该导体的电流为________安。若该导体两端电压减小为3伏,其电阻为________欧。长度和材料均相同的导体A和B,A的横截面积大于B的横截面积,将它们并联接入同一电路中,则通过导体A的电流________(选填“大于”“等于”或“小于”)通过导体B的电流。(电流为1秒内通过导体某一横截面的电荷量)

答案： 答案　0.6　10　大于
解析　通过该导体的电流$I=\frac{Q}{t}=\frac{6\ C}{10\ s}=0.6\ A$；由欧姆定律可得导体的电阻$R=\frac{U}{I}=\frac{6\ V}{0.6\ A}=10\ \Omega$；因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，当该导体两端电压减小为3伏时，该导体的电阻仍为$10\ \Omega$；导体的材料、长度一定时，横截面积越大，电阻越小，长度和材料均相同的导体A和B，A的横截面积大于B的横截面积，则导体A的电阻小于导体B的电阻，将它们并联接入同一电路中，并联电路各支路两端电压相等，根据欧姆定律可得通过导体A的电流大于通过导体B的电流。
特别提醒：知道通电时间、通过该导体横截面的电荷量，可利用公式$I=\frac{Q}{t}$求出通过导体的电流。
