《2024年5年中考3年模拟九年级物理全一册人教版》

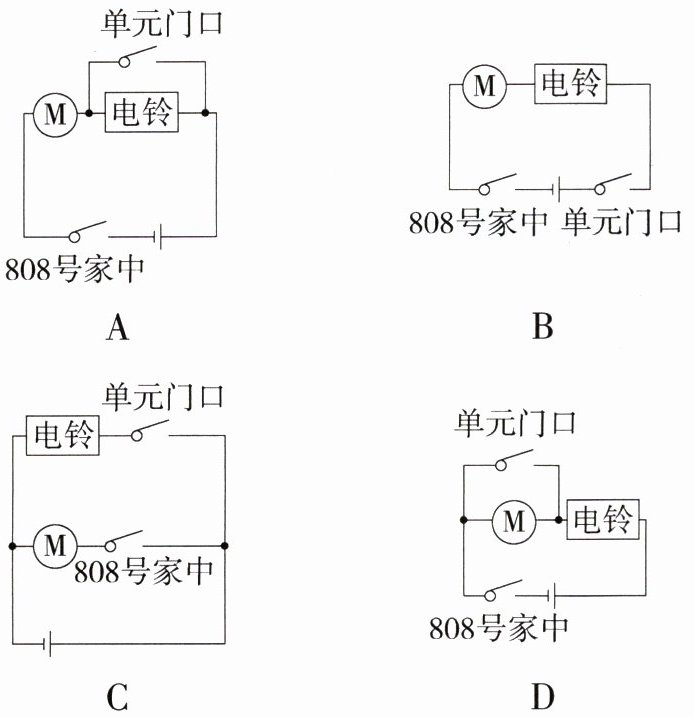

1. 跨学科·物理学与日常生活（2023安徽阜阳期中）现代住宅小区的单元楼梯口常安装防盗门，并装有电子对讲系统。假如有客人要到808号家庭，他在单元门口按下808号的按键，则808号家中的门铃就响了，主人在家中接电话问清楚来意后，按下一个开关就能开启防盗门。下面电铃和防盗门（图中用电动机代替）连接方式正确的是（ ）

答案： C 由题意可知，在单元门口按下808号的按键时808号家中的门铃就响了，主人在家中按下一个开关就能开启防盗门，说明门铃和开启防盗门的电动机可以独立工作，即二者并联，且各有一个开关控制，故C正确。

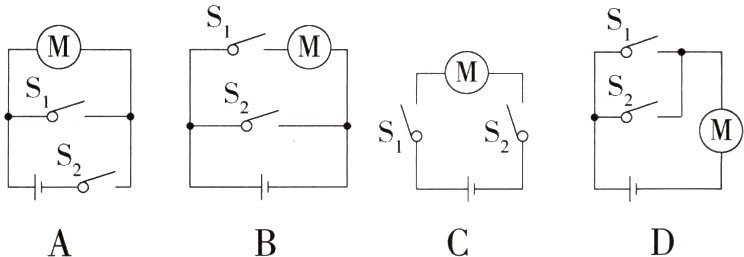

2. 新素材·现代科技（2023河南正阳期中）经过火车站的自动检票闸机时，乘客只需刷一下身份证，然后面对摄像头进行人脸识别，两种信息都确认后系统就会提示检票通过，闸机门自动打开。若身份证和人脸识别系统各相当于一个开关，信息符合为开关闭合状态，则下列模拟电路中，符合上述要求的是（ ）
　

答案： C 根据题意可知，只有两个开关都闭合的情况下，闸机门才会自动打开，这说明两个开关相互影响，是串联的，然后与电动机串联，故C正确。

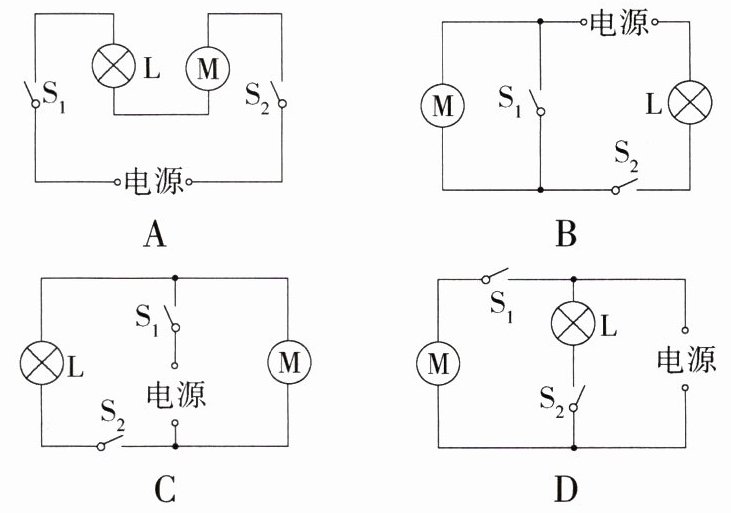

3. 跨学科·物理学与日常生活（2024吉林长春期末）家用冰箱的用电部分主要是电动压缩机和照明灯泡，要求它们既能单独工作又能同时工作。下列电路符合要求的是（ ）

答案： D 由题意知，照明灯泡和压缩机能独立工作，即两者并联，且各自的支路中都有一个开关控制，干路上没有开关，选D。

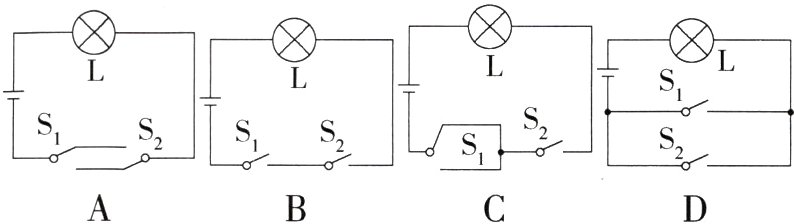

4. 新课标·科学论证（2024贵州黔东南期末）为使用方便，教学楼楼梯上的照明灯通常用两个开关控制。开关分别安装在楼下和楼上，操作任何一个开关均可以开灯、关灯。下面设计的电路图符合要求的是（ ）
　

答案： A A图中S₁和S₂为单刀双掷开关，只有两开关同时上掷或同时下掷时灯泡才发光，任意一个开关都可以开灯、关灯，故A正确；B图中两个开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B错误；C图中S₁为单刀双掷开关，S₂为单刀单掷开关，当S₂断开时，无论S₁往哪个方向掷，灯泡都不能发光，故C错误；D图中两个开关并联，闭合S₁或S₂都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故D错误。

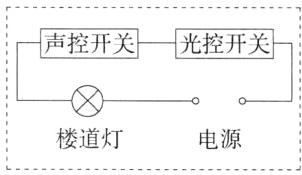

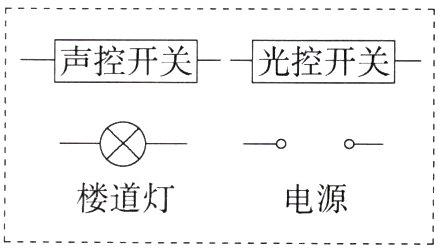

5. 跨学科·物理学与日常生活（2024吉林长春九台期末）在居民楼的楼道中，装有声控开关和光控开关共同控制的楼道灯，夜晚，当有人走动发出声音时，电路接通，灯亮。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道要求的电路。
　　　　　

答案：
答案 如图所示

解析 由题意知，灯泡由两个开关同时控制，只有两个开关都接通时，灯泡才能发光。

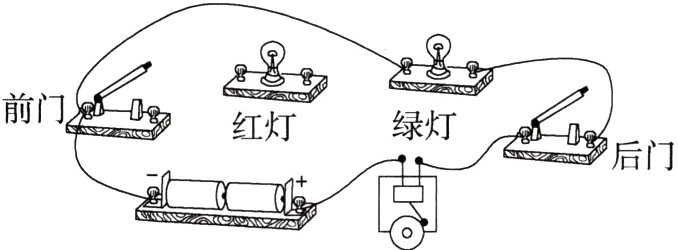

6.（2023广东深圳罗湖外语学校月考）小德为收发室设计一个电路，该电路要实现的功能是红灯亮时，电铃响，表示前门来人；绿灯亮时，电铃响，表示后门来人。连接如图所示的电路时，他发现手中只剩两根导线，请你帮他用笔画线代替这两根导线使电路按要求补充完整（电路中所有导线不能交叉）。
　

答案：

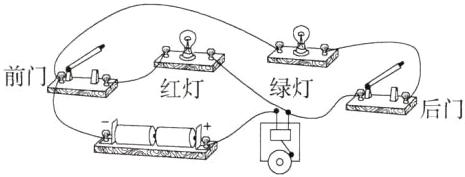

答案 如图所示

解析 由题意可知，两个电灯并联，前门的开关串联在红灯所在支路上，后门的开关串联在绿灯所在支路上，电铃串联在干路上。
