《2024年5年中考3年模拟九年级物理全一册人教版》

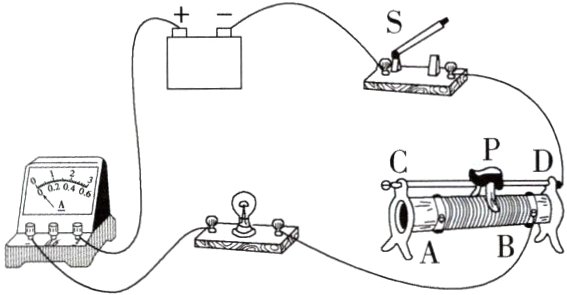

7.(2024河北赵县期末,8,★☆☆)某同学在做“用滑动变阻器改变电流”的实验时,连接了如图所示的电路,将滑动变阻器的滑片移动到阻值最大处,闭合开关S,发现灯泡不亮,接下来的操作,以下步骤中最合理的是(P9302003) （ ）

A.断开开关S,更换灯泡重新实验
B.断开开关S,增加电池的节数重新实验
C.观察电流表示数,然后再进一步处理
D.断开开关S,拆掉导线重新连接电路

答案： C 该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路断路，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑动变阻器滑片观察灯泡是否发光，故C正确；电路发生断路故障时，换用灯泡或增加电池数量，灯泡同样不发光，故A、B错误；如果灯丝断了或灯泡被短路，拆掉导线重新连接电路，灯泡仍然不亮，故D错误。

8.(2024上海杨浦期末,18,★☆☆)小明做“用滑动变阻器改变电路中电流”实验,连接电路时,开关处于____状态,电流从电流表的____接线柱流入。如图所示,若小明向左移动滑动变阻器滑片的过程中,观察到电流表的示数增大,变阻器连入电路的阻值____(选填“增大”“不变”或“减小”),可判断变阻器的接线柱____接入电路中(选填“A与B”“A与C”或“B与C”)。(P9302003)

答案： 答案 断开 正 减小 A与C
解析 在连接电路时，开关应处于断开状态，电流从电流表的正接线柱流入、负接线柱流出；如图所示，若小明向左移动滑动变阻器滑片的过程中，观察到电流表的示数增大，说明变阻器连入电路的阻值减小，可判断变阻器的接线柱A与C接入电路中。

9.[新考法·分析论证](2024广东韶关浈江行之实验学校期中,18,★★☆)如图为“用滑动变阻器改变电流”的实验。(P9302003)

(1)在闭合开关前,滑片P应移动到最____(填“左”或“右”)端。
(2)滑片向右端滑动时,小灯泡____(填“变亮”“变暗”或“不变”),电流表示数____(填“变大”“变小”或“不变”)。
(3)开始实验后,如果甲同学发现无论怎样移动滑片P,灯的亮度都不变,而且一直很暗,电流表示数____(填“变化”或“不变”),这可能是因为连了接线柱____和接线柱____。

答案： 答案
(1)左
(2)变亮 变大
(3)不变 A B
解析
(1)为了保护电路，在闭合开关前，滑片处于最大阻值处，即滑片P移动到最左端；
(2)据图可知，滑片右边的电阻丝接入电路，故若滑片向右端滑动时，接入电路的电阻变小，此时电路的电流会变大，灯泡变亮；
(3)灯泡很暗，说明此时电路中的电阻很大，同时移动滑片灯泡亮度不变，说明滑片不起作用，故能说明此变阻器下面的两个接线柱接入电路了。

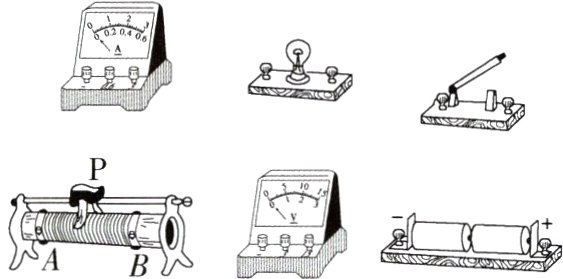

10.(2024甘肃康县阳坝中学期中)如图所示的实验器材,现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压,电路中电流约为0.8 A,并用变阻器改变小灯泡的电流,要求滑片向右滑动时灯泡变亮。(P9302003)

(1)按要求连接实物图。
(2)连接电路时开关应处于____状态,变阻器的滑片应处于____端(选填“A”或“B”)。
(3)滑片P向左移动时,电流表示数变____,灯泡亮度____(填“变亮”“变暗”或“不变”)。
(4)某同学连接电路时马虎大意,闭合开关后发现电流表指针满偏后继续向右偏,其原因是____;而电压表指针向左边无刻度的方向偏转,其原因是____。

答案：
答案

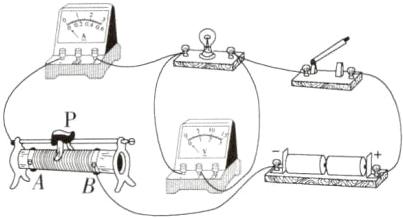

(1)如图所示
(2)断开 A
(3)小 变暗
(4)闭合开关前滑动变阻器的滑片没有调到电阻最大位置(或电流表所选量程偏小) 电压表的正负接线柱接反了
解析
(1)根据题意，电路中的电流约为0.8 A，因此电流表应采用0~3 A量程并与灯泡串联，电源由两节干电池组成，因此电压表应采用0~3 V量程并与灯泡并联，滑动变阻器串联在电路中，一上一下各选一接线柱，由滑片向右滑动时灯泡变亮可知，电路中的电阻变小，即下面应采用右下接线柱，如答案图所示；
(2)为保护电路，在连接电路的过程中，开关应处于断开状态，变阻器的滑片应滑至最大阻值处，由图可知，应滑至A端；
(3)滑动变阻器使用的右侧下方接线柱，滑片P向左移动时，滑动变阻器接入电路中的电阻变大，电流表示数变小，灯泡变暗；
(4)某同学连接电路时马虎大意，闭合开关后发现电流表指针达到满偏后继续向右偏，说明闭合开关前滑动变阻器的滑片没有调到电阻最大位置，或电路中的电流超过了电流表的量程，说明电流表所选量程偏小；电压表指针反偏，说明电压表的正负接线柱接反了。
