8. [新情境·安全与健康](2023山东烟台中考,17,★★☆)防范触电事故重要的是要有安全用电意识,要遵守安全用电原则。生活中,电冰箱的三线插头必须要插入三孔插座中,这样可以让它的金属外壳与________相连;家庭电路中,发生触电事故都是人体直接或间接跟________线接触造成的。如果你发现有人触电应立即采取的措施是______________(选填“切断电源”或“用手拉开触电者”)。(P9302004)

答案： 答案 地线 火 切断电源
解析 将电冰箱的三线插头插入三孔插座中，可以让它的金属外壳与插座中的地线相连，防止发生触电事故；家庭电路中，发生触电事故都是人体直接或间接跟火线接触造成的；发现有人触电时，用手去拉触电者，救人者也会触电，应先切断电源，然后进行抢救。

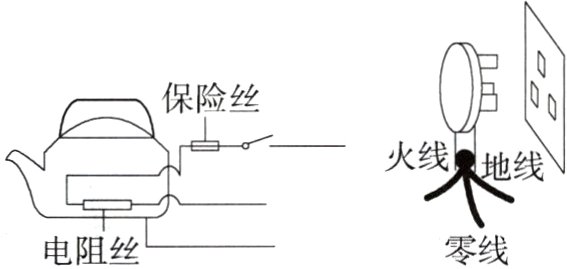

9. [新情境·安全与健康](2023吉林永吉二模,23,★★☆)如图所示,根据安全用电的原则,分别把电水壶的3条接线连接到插头上。

答案：

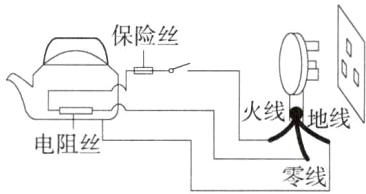

答案 如图所示

解析 为了安全，应将带有保险丝和开关的导线与火线相连，将电水壶的外壳与地线相连，剩下的一根导线与零线相连。

10. [新课标·科学论证]阅读短文,回答问题。(P9302002)
地线
地线是在电系统或电子设备中,接大地、接外壳或接参考电位为零的导线。一般电器上,地线接在外壳上,以防电器因内部绝缘破坏,外壳带电而引起的触电事故。
地线又分为安全性接地和工作接地。为防止人们在使用家用及办公等电子设备时发生触电事故而采取的保护接地,就是一种安全性接地。工作接地是把铜块埋在土壤里,再把它的一点用导线引出地面,用它完成回路使设备达到性能要求的接地线。地线要求接地电阻≤4 Ω。如六七十年代农村家家户户使用的广播有一根地线,并且在接地处要经常用水淋湿。而人体的电阻一般大于2 000 Ω,根据欧姆定律,绝缘损坏时通过人体的电流仅为总电流的$\frac{1}{5 000}$,进而起到保护作用。
家用电器和办公设备的金属外壳都设有接地线,若其绝缘损坏,外壳带电,可通过三脚插头中的一个引脚来接地。三个脚中较长的脚是接地的,可称作接地脚,另外两个较短的脚是把家用电器接入电路,可称它们为导电脚。若用电器漏电,电流沿着安装的接地线流入大地,以达到安全用电的目的,否则会给人身安全造成危害。
(1)根据画线部分,在接地处经常淋水是因为生活中的水是________。
(2)工作接地时,将铜块埋在土壤里,而不用其他的导体是因为同等条件下,铜的电阻较________。
(3)除了地线外,家庭电路中还有许多的措施能对人身安全或电路安全进行保障,请你举出一例:________________。
(4)在设计电源插头时,有意将接地脚设计得比导电脚长几毫米,这是为什么?

答案： 答案
(1)导体
(2)小
(3)安装漏电保护器
(4)见解析
解析
(1)生活用水是导体，在接地处经常淋水，是为了使接地线充分接地；
(2)因为在长度、横截面积等条件相同时，铜导线的电阻较小，所以在工作接地时，将铜块埋在土壤里，而不用其他的导体；
(3)在家庭电路中，安装漏电保护器，若某处漏电，漏电保护器会跳闸，断开电路，可以保护人身安全；
(4)接地脚设计得长，是为了保证插头插入时用电器先接地线，拔出时后离地线，这样可以防止人在用电器漏电时触电。
