《2024年5年中考3年模拟九年级物理全一册人教版》

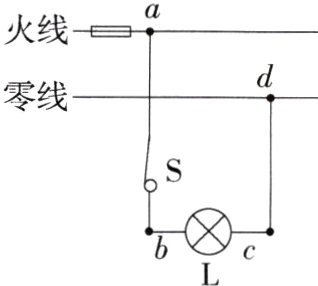

1.(2023山东嘉祥期末)家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是　　　　　　　　　　　　　　(　　　)

A.进户零线断路
B.灯泡L断路
C.开关S接触不良
D.导线cd断路

答案： 1 C 用试电笔接触电路中的a、b、c、d四点时，只有测a点时氖管发光，说明a点与火线是接通的，b、c、d点均与火线断开，故障可能是开关处接触不良，故C正确，A、B、D错误。

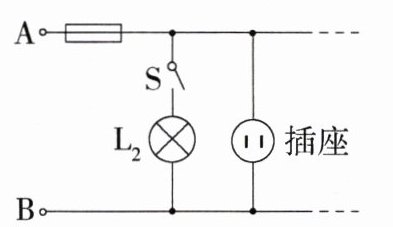

2.[新课标·科学论证][新独家原创]检查家庭电路安装是否存在故障时，在如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220V 100W”的白炽灯L₁，然后将A、B接到220V的电源上，发现灯L₁正常发光。若此时闭合开关S，则灯L₂（“220V　100W”）(P9302002)　　　(　　　)


A.正常发光
B.能发光，但较暗
C.不能发光
D.无法判断

答案： 2 C 取下保险丝，在该处安装“220 V 100 W”的白炽灯L₁，然后将A、B接到220 V的电源上，发现灯L₁正常发光，说明火线与零线之间是通路，故闭合开关后，灯L₂被短路，不能发光，选C。

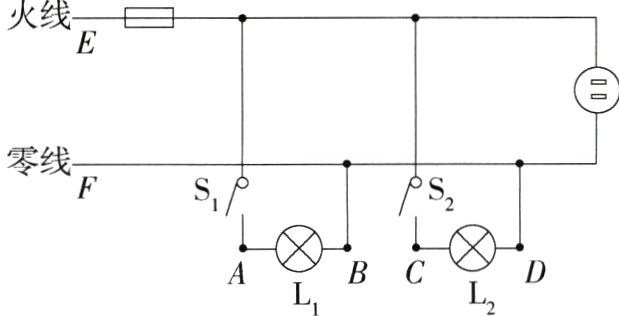

3.(2023河南光山期末)如图电路，若只闭合开关S₂，用试电笔测A、B、C、D四点，发现试电笔氖管都发光，则下列故障原因判断正确的是　　(　　　)

A.电灯L₁短路
B.电灯L₂短路
C.零线F处断路
D.灯L₁和L₂同时短路

答案： 3 C 若L₁短路，因开关S₁未闭合，所以暂时对电路无影响，只闭合开关S₂时，用试电笔测A、B、D三点时，试电笔氖管不会发光，故A错误；若L₂短路，闭合开关S₂时，会造成电路中的电流过大、保险丝烧断，A、B、C、D四点会与火线断开，用试电笔测A、B、C、D四点，试电笔氖管都不会发光，故B、D错误；若零线F处断路，只闭合开关S₂，C点与火线相连，能使试电笔的氖管发光，A、B、D三点通过灯泡L₂间接与火线相连，也能使试电笔的氖管发光，故C正确。

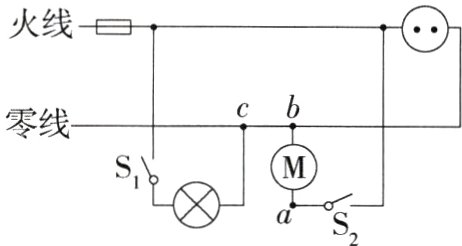

4.[新课标·科学论证](2023辽宁盘锦兴隆台二模)如图所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关S₁和S₂，灯泡正常发光，电风扇转动。一段时间后，电风扇停止转动，灯泡依然正常发光。开关均闭合，用试电笔测试a、b两点，氖管都发光。若电路中只有一处故障，下列说法中正确的是(P9302002)　　　　(　　　)

A.插座安装的位置不正确，会造成电路故障
B.电路故障的原因是b、c间断路
C.用试电笔测试c点，氖管发光
D.用试电笔测试插座的两个孔，只有左孔发光

答案： 4 B 由图可知，两孔插座接在火线和零线之间，与电灯和电风扇并联，不会造成电路故障，故A错误；闭合开关S₁和S₂，灯泡正常发光，电风扇转动；一段时间后，电风扇停止转动，灯泡依然正常发光；由于家庭电路中的用电器是并联的，灯泡发光，说明电路不是短路，是电风扇所在支路出现了断路故障；开关均闭合，用试电笔测试a、b两点，氖管都发光，说明a、b与火线接通且b点与零线未接通；灯泡发光，说明c与零线之间是接通的，所以故障是b、c之间出现了断路现象，故B正确；用试电笔测试c点，c点与零线接通，所以氖管不会发光，故C错误；由于b、c之间断路，开关均闭合，所以插座右孔通过电风扇与火线相连且与进户零线断开，用试电笔测试插座的两个孔，两孔都发光，故D错误。

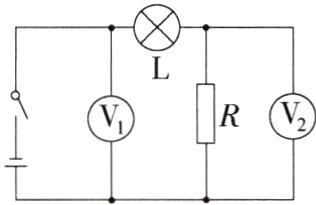

5.[新课标·科学推理](2023湖南长沙模拟)(多选)小王碰到了以下电学问题：①在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大；②家中的用电器正常工作，突然间全部都停止工作，空气开关并未跳闸，用试电笔检测时，试电笔的笔尖接触到所有两孔插座的插孔，氖管都发光。下列分析正确的是(P9302002)　(　　　)

A.图中的故障可能是灯L短路
B.图中的故障可能是R短路
C.家中的故障可能是某个插座短路
D.家中的故障可能是入户零线断路

答案： 5 AD 读图可知，灯泡与定值电阻串联，左边的电压表V₁测量的是串联电路两端的总电压（电源电压），右边的电压表V₂测量的是定值电阻R两端的电压。由于电源电压不变，故电压表V₁的示数不变；灯泡L短路，电源电压都加在R两端，电压表V₂的示数会变大，灯泡不发光；电阻R短路，右边的电压表V₂的示数变小为0，故A正确，B错误；空气开关并未跳闸，家中的故障不可能是某个插座短路；用试电笔测试插座的两孔，氖管都发光，说明此时有用电器的开关已闭合，插座两孔与火线是连通的，可能是零线断了，故C错误，D正确。
