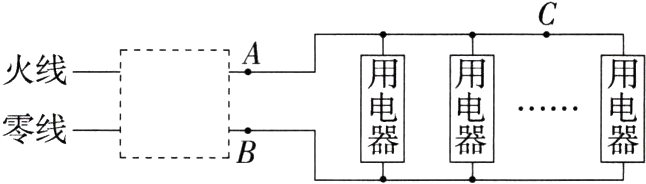

7.新情境·安全与健康 (2024辽宁沈阳和平期末,13,★☆☆)如图所示是家庭电路的一部分,虚线框内装有漏电保护器和空气开关(未画出)。当家电维修人员在图中C处不慎触电时,_______会迅速切断电流;当电路中接入大功率用电器时,_______会自动切断电路。(P9302001)

答案： 答案 漏电保护器 空气开关
解析 当家电维修人员在图中C处不慎触电时，部分电流就会从C处通过人体流向大地，导致通过B处的电流比A处的电流小（即这两处的电流不相等），因此漏电保护器会迅速切断电路，起到保护作用；当电路中接入大功率用电器时，造成干路电流过大，此时空气开关会自动切断电路。

8.(2024北京房山期末)请阅读《空气开关和漏电保护器》并回答问题。(P9302004)
空气开关和漏电保护器
电的广泛使用方便了人类,也带来很大隐患。我国家庭电路电压220 V,还有工厂使用电压为380 V等更高的动力电,这些都远高于36 V(人体安全电压)。为了使人们能够安全地利用电能,空气开关和漏电保护器等保护装置应运而生。
空气开关,是一种只要电路中电流超过额定电流就会自动断开的开关,能在电路或电气设备发生短路、严重过载时进行保护。当线路发生一般性过载时,电流能使空气开关上的热元件产生一定热量,促使双金属片受热向上弯曲,推动杠杆使搭钩与锁扣脱开,切断电源。当线路发生短路或严重过载时,电磁脱扣器产生足够大的吸力,切断电源。
漏电保护器如图所示,是当人体触电或电器漏电时自动切断电源保护生命安全的设备。漏电保护器接在家庭电路的主干路。当电路处于正常工作状态时,开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露,就可能发生漏电的情况,当漏电电流大于人体的安全电流时,其内部的电磁铁就会在0.1 s内使开关“跳闸”,切断电路,从而起到保护作用。漏电保护器和空气开关还是有区别的,空气开关有短路保护、过载保护的作用;漏电保护器除具有空气开关的全部功能以外,还具有漏电保护功能,是空气开关功能的延伸。

(1)漏电保护器与空气开关比较,还具有_______功能,可以有效地保护人身和用电设备的安全。
(2)下列哪些情形会使漏电保护器“跳闸”,切断电路:_______(至少有一个选项正确)。
A.电路的总功率过大
B.浴霸的加热灯泡灯丝烧断
C.导线的绝缘皮破损
D.站在地面上的人触碰到了裸露的火线

答案： 答案
(1)漏电保护
(2)D
解析
(1)根据文中的内容可知，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命安全的设备，即具有漏电保护功能；
(2)电路的总功率过大会造成电路中的电流过大，但通过零线和火线的电流相同，漏电保护器不会断开电路，故A错误；浴霸的加热灯泡灯丝烧断，电路中无电流，漏电保护器不会断开电路，故B错误；导线的绝缘皮破损，火线和零线接触形成短路，会造成电路中的电流过大，但通过零线和火线的电流相同，漏电保护器不会断开电路，故C错误；站在地面上的人触碰到了裸露的火线，通过零线和火线的电流不相同，漏电保护器会断开电路，故D正确。
