《2024年5年中考3年模拟九年级物理全一册人教版》

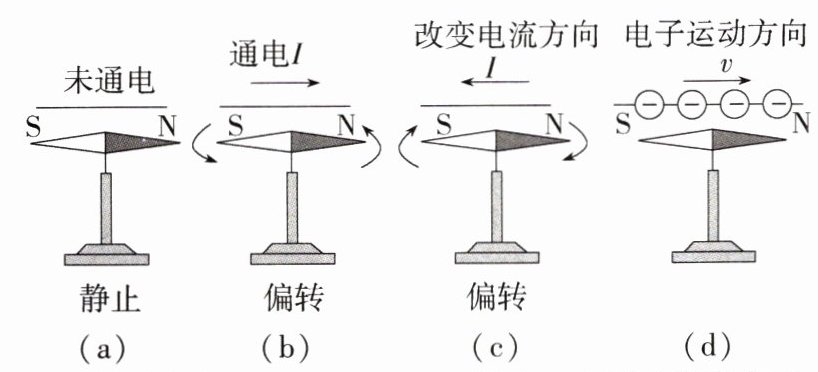

1.婉婉用家中简单的物品设计了探究磁与电的关系的实验装置,如图所示。(P9302002)

(1)她由图(a)、(b)、(c)得出:电流周围存在________,且________________________
(2)此实验中小磁针的作用是____________。
(3)她在实验中用到的科学研究方法是______。
A.类比法
B.转换法
C.控制变量法
D.等效替代法
(4)婉婉有一个大胆的推理:若一束电子沿着水平方向平行地飞过小磁针上方,如图(d)所示,小磁针也会发生偏转。其依据是______________________________。
(5)图(d)中小磁针N极偏转方向和图______中小磁针的N极偏转方向相同,依据是______________________________。

答案：
(1)磁场　磁场的方向与电流的方向有关
(2)检测磁场的存在　
(3)B　
(4)电荷的定向移动会形成电流　
(5)(c)　电子定向移动的方向与电流的方向相反
解析：（1）由图(a)、(b)、(c)可知，通电后，小磁针发生了偏转，这说明电流的周围存在磁场，改变电流的方向，小磁针的偏转方向发生了变化，这说明磁场的方向与电流的方向有关；（2）小磁针受到磁场力的作用能够发生偏转，故小磁针可以检测磁场的存在；（3）本实验通过可观察的小磁针的偏转来显示通电导体周围的磁场，故采用的是转换法，选B；（4）电荷的定向移动会形成电流，电流的周围存在磁场，所以小磁针也会发生偏转；（5）电子定向移动的方向与电流的方向相反，电子向右定向移动，则电流的方向是向左的，所以图(d)中小磁针N极偏转方向和图(c)中小磁针的N极偏转方向相同。

2.下列说法正确的是(P9302001) ( )
A.地磁场的北极在地理的北极附近
B.由通电导线能使小磁针发生偏转可推测出通电导线周围存在磁场
C.静止在磁场中的小磁针南极所指的方向为该点的磁场方向
D.通电螺线管外部的磁场分布与U形磁体的磁场分布相似

答案： B 地磁北极在地理南极附近，地磁南极在地理北极附近，故A错误；由通电导线能使小磁针发生偏转可推测出通电导线周围存在磁场，故B正确；小磁针静止时N极所指的方向为该点磁场的方向，小磁针静止时S极所指的方向与该点磁场的方向相反，故C错误；通电螺线管外部的磁场分布与条形磁体的磁场分布相似，故D错误。

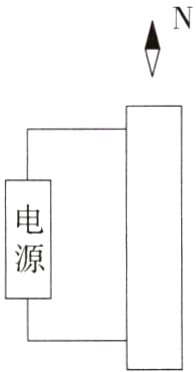

3.(2023四川成都锦江期末)如图所示是一个可自由转动的小磁针放在通电螺线管的一端最终静止时的状态,“N”是小磁针的极性。请在图中画出绕线(三匝即可),使它和电源形成闭合电路,并标出电源“+”“-”极。

答案：
答案 如图所示

解析 小磁针的N极向上，由磁极间的相互作用规律可知，通电螺线管的上端为N极；根据安培定则，大拇指指向螺线管的N极，弯曲的四指指向就是电流方向，假设电源的上端为“+”极，则电流从上端流入，螺线管的绕线方式如图甲所示；假设电源的下端为“+”极，则电流从下端流入，螺线管的绕线方式如图乙所示。

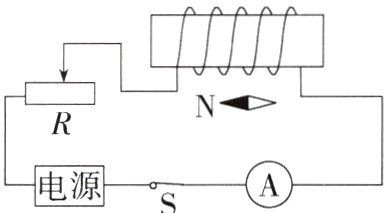

4.[新课标·科学推理](2023山东临沂中考,17,★☆☆)闭合如图所示电路的开关,小磁针静止时指向如图,则(P9302002) ( )

A.通电螺线管的左端为N极
B.电源的左端为正极
C.电流表的左端为“+”接线柱
D.R的滑片不能置于最右端

答案： C 已知小磁针静止时N极水平向左，根据磁极间的相互作用规律可知，通电螺线管的左端为S极、右端为N极；根据安培定则可知，电流从螺线管的右端流入、左端流出，所以电源左端为负极，右端为正极，故A、B错误；电流从电流表的正接线柱流入、负接线柱流出，所以电流表的左端为“+”接线柱，故C正确；R的滑片置于最右端时，滑动变阻器接入电路的电阻最大，电路中电流最小，不会对电路安全有影响，故D错误。

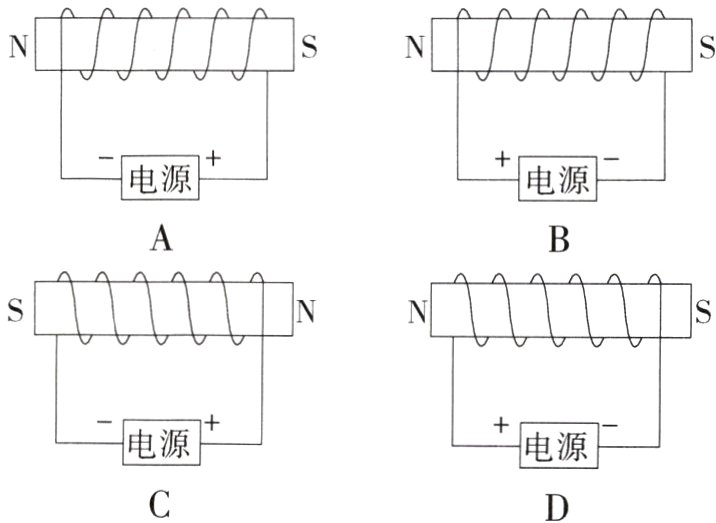

5.(2024天津河西期末,7,★☆☆)如图所示,对于通电螺线管极性的标注正确的是(P9302002) ( )

答案： B 由图A可知，电流从螺线管右侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故A错误；由B图可知，电流从螺线管左侧流进，由安培定则判断出通电螺线管的左端为N极，右端应为S极，故B正确；由C图可知，电流从螺线管右侧流进，由安培定则判断出通电螺线管的左端应为N极，右端为S极，故C错误；由D图可知，电流从螺线管左侧流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，故D错误。
