《2024年5年中考3年模拟九年级物理全一册人教版》

6.[新课标·科学论证]（2024 广东深圳期末）如图所示的电路中，电源电压恒定，当开关 S 闭合时，以下说法正确的是(P9302002)（ ）
　　　　　　
A. 电压表示数不变，电流表示数变大
B. 电压表示数变大，电流表示数变小
C. 电压表示数不变，电流表示数变小
D. 电压表示数变小，电流表示数变大

答案： A 由电路图可知，两电阻并联，开关S控制R₁所在支路，电压表测电源电压，电流表测干路电流，因电源电压恒定，所以，开关闭合时电压表的示数不变，故B、D错误；因并联电路中总电阻的倒数等于各分电阻倒数之和，即并联电路中的总电阻小于任何一个分电阻，所以，开关S闭合时，电路中总电阻变小，由I = $\frac{U}{R}$可知，电路中的总电流变大，即电流表的示数变大，故C错误，A正确。

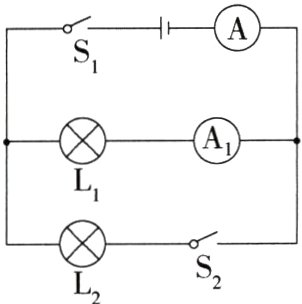

7.（2024 宁夏青铜峡期末）如图所示，电路中电源电压保持不变，闭合开关 S₁ 后，再闭合开关 S₂，则（ ）
　　　　　　
A. 电流表 A₁ 示数变大
B. 电流表 A 示数变小
C. 灯泡 L₁ 变暗
D. 电流表 A₁ 示数不变

答案： D 由电路图可知，闭合开关S₁后，电路为灯泡L₁的简单电路，电流表A₁、A均测通过L₁的电流；再闭合开关S₂，灯泡L₁和L₂并联，电流表A₁测灯泡L₁所在支路的电流，电流表A测干路电流。因并联电路中各支路独立工作、互不影响，且电路中电源电压保持不变，所以，通过灯泡L₁的电流不变，即电流表A₁示数不变，灯泡L₁的亮度不变，故A、C错误，D正确；因并联电路中干路电流等于各支路电流之和，所以干路电流变大，即电流表A的示数变大，故B错误。

8.（2024 甘肃礼县期末）在如图所示的电路中，电源电压保持不变。当开关 S 由断开到闭合时（ ）
　　　　　　
A. 电流表 A 示数不变
B. 电压表 V 示数变小
C. 电压表和电流表示数的比值不变
D. 电路的总电阻变小

答案： D 由电路图可知，当开关S断开时，R₁、R₂串联，电压表测电源电压，电流表测电路中的电流；当开关S闭合时，电路为R₁的简单电路，电压表测电源电压，电流表测电路中的电流；因电压表均测量电源电压，且电源电压不变，所以电压表的示数不变；因串联电路的总电阻等于各部分电阻之和，所以开关闭合后，电路的总电阻变小，由I = $\frac{U}{R}$可知，电路中的电流变大，即电流表示数变大；电压表示数不变，电流表示数变大，则电压表和电流表示数的比值变小。选D。

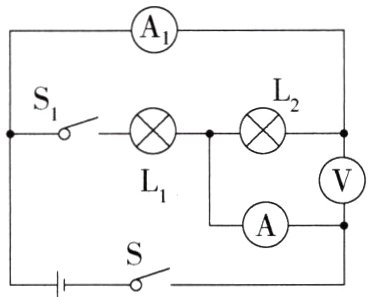

9.（2023 安徽舒城仁峰实验学校期中）在如图所示的电路中，电源电压保持不变，L₁、L₂ 是规格不同的小灯泡。闭合开关 S，灯 L₂ 发光，再闭合开关 S₁，灯 L₁ 也发光。在开关 S₁ 由断开到闭合的过程中（ ）
　　　　　
A. 电流表 A 的示数增大，电压表 V 的示数不变
B. 电流表 A₁ 的示数减小，电压表 V 的示数减小
C. 电流表 A 的示数不变，电压表 V 的示数不变
D. 电流表 A₁ 的示数不变，电压表 V 的示数增大

答案： A 由图可知，只闭合开关S时，只有灯L₂接入电路中，电压表测电源电压，两电流表都测量电路中的电流；再闭合S₁，两灯并联，电压表测电源电压，电压表示数不变，电流表A测干路中的电流，电流表A₁测通过灯L₂的电流，由于并联电路中各支路互不影响，则通过灯泡L₂的电流不变，即电流表A₁的示数不变，因为并联电路中干路电流等于各支路电流之和，所以电流表A的示数变大。选A。

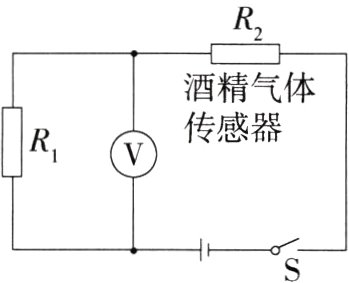

10.（2023 山东烟台蓬莱期末）如图所示是酒精测试仪的原理图。图中 R₁ 为定值电阻，酒精气体传感器 R₂ 的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大，则（ ）
　　　　　　
A. 电压表示数不变
B. 电压表示数越大
C. 通过酒精气体传感器的电流越小
D. 酒精气体传感器两端的电压越大

答案： B 由电路图可知，电阻R₁、R₂串联，电压表测量R₁两端的电压。酒精气体浓度越大，酒精气体传感器R₂的电阻越小，由欧姆定律可知电路中的电流越大，即通过酒精气体传感器的电流越大；根据U = IR可知R₁两端的电压越大，即电压表示数越大；根据串联电路的电压规律可知酒精气体传感器两端的电压越小。故选B。
