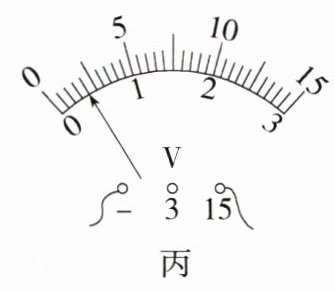

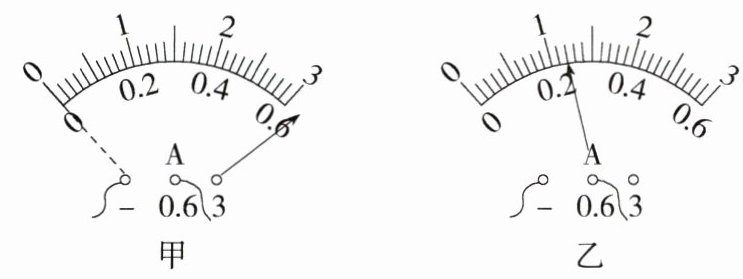

5.(2024广东惠州惠阳期中)某同学使用电流表时出现如图甲所示的情况,则原因是____________________;图乙电流表所接量程的分度值是______A,读数是______A;图丙电压表所接量程的分度值是______V,读数是______V。(P9302002)

答案： 答案 电流表选择的量程太小了 0.02 0.24 0.5 2解析 图甲中，电流表的指针偏转角度太大，则电流表选择的量程太小了；图乙电流表使用的量程为0~0.6 A，其分度值为0.02 A，读数为0.24 A；图丙电压表使用的量程为0~15 V，其分度值为0.5 V，读数为2 V。

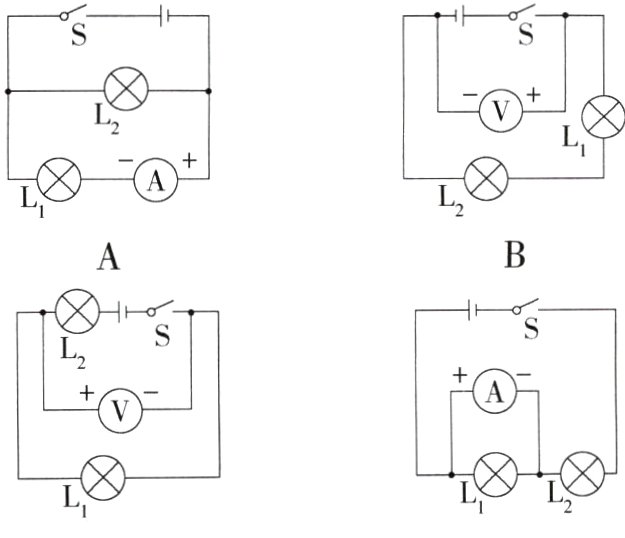

6.(2024青海久治期末,7,★★☆)如图所示的电路,闭合开关,能正确测量通过L₁的电流或L₁两端电压的是(P9302002) （ ）

答案： A图中电流表与L₁串联，但电流从电流表的负接线柱流入，正接线柱流出，不可以测量通过L₁的电流，故A错误；B图中电压表测量的是电源电压，故B错误；C图中电压表与L₁并联，且电压表的正负接线柱接法正确，可以测量L₁两端的电压，故C正确；D图中电流表并联接入电路中，接法错误，故D错误。特别提醒电表的正确使用方法：电流表要串联使用，电压表要并联使用；选择合适的量程；正负接线柱要接正确，根据电表的量程和分度值读数。

7.(2024江苏徐州期末,6,★★☆)如图所示的电路中,当开关S闭合时,电压表测的是(P9302002) （ ）

A.灯L₂两端电压
B.电源的电压
C.灯L₁两端的电压
D.灯L₂和电源两端的总电压

答案： 从电路图中可以看出，当S闭合时，两个灯泡串联，电压表并联在L₁两端，因此电压表测量L₁两端的电压。

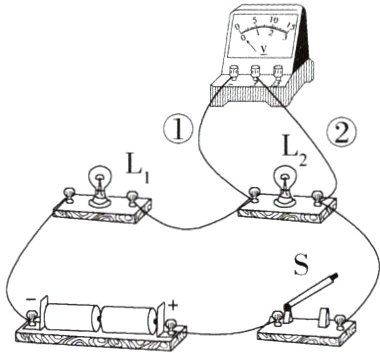

8.(2023山东金乡模拟,8,★★☆)小明在用电压表测量电压时,连接了如图所示的电路,下列说法不正确的是 （ ）

A.闭合开关S,电压表测量L₂两端的电压
B.只将导线②的下端改接到L₁左端,闭合开关S,电压表测量L₁两端的电压
C.只将导线①的下端改接到L₁右端,闭合开关S,电压表测量L₂两端的电压
D.只将导线①的下端改接到L₁左端,闭合开关S,电压表测量L₁和L₂两端的总电压

答案： 闭合开关S，该电路为串联电路，电压表与L₂并联，电压表测量L₂两端的电压，故A正确；只将导线②的下端改接到L₁左端，电压表的正、负接线柱接反了，无法测量L₁两端的电压，故B不正确；只将导线①的下端改接到L₁右端，电压表依旧与L₂并联，电压表测量L₂两端的电压，故C正确；只将导线①的下端改接到L₁左端，电压表并联到了L₁和L₂的两端，测量L₁和L₂两端的总电压，故D正确。

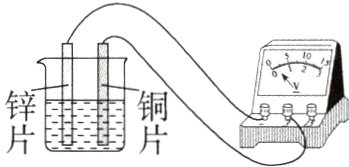

9.新考向·创新实验(2023吉林长春中考)在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。用电压表测量这个自制电池的电压,其现象如图所示。下列说法正确的是 （P9302002）（ ）

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

答案： 图中铜片与电压表的正接线柱连接，锌片与电压表负接线柱连接，指针正向偏转，说明铜片是该盐水电池的正极、锌片是负极，故A正确，B错误；盐水是盐的水溶液，容易导电，属于导体，故C错误；图中指针正向偏转，正、负接线柱接法正确，故D错误。
