7.(2023四川成都西川中学期中)如图所示的电路,闭合开关,电路正常工作,图中电流表A₁、A₂、A₃、A₄对应的示数为I₁、I₂、I₃、I₄,电压表V₁、V₂、V₃、V₄对应的示数为U₁、U₂、U₃、U₄,下列说法正确的是(P9302004)　　　　　　　　　(　　　)

A.I₁＜I₂,I₃=I₄,U₁=U₂,U₃＞U₄
B.I₁=I₂,I₃=I₄,U₁＜u₂,U₃=U₄
C.I₁=I₂,I₃=I₄,U₁=U₂,U₃=U₄
D.I₁=I₂,I₃＜I₄,U₁＜U₂,U₃=U₄

答案： 7 D 简化电路可知，R₁与R₂串联，两电流表均测串联电路中的电流，因串联电路中各处的电流相等，则I₁ = I₂；电压表V₁测量R₁两端电压，电压表V₂测量电源电压，因串联电路中总电压等于各部分电路两端电压之和，则U₁ ＜ U₂；R₃与R₄并联，两电压表均测电源电压，则U₃ = U₄；电流表A₃测量通过R₄的电流，A₄测量干路电流，因并联电路中干路电流等于各支路电流之和，则I₃ ＜ I₄。综上分析可知，I₁ = I₂，I₃ ＜ I₄，U₁ ＜ U₂，U₃ = U₄，故D正确。

8.(2024广东深圳龙岗期末)电压表使用时应与被测用电器________联。同学们在使用电压表测量电压的过程中,指针的偏转出现了如图所示的两种现象,请你指出其中的原因:甲图的原因:____________________________,乙图的原因:____________________________。(P9302002)

答案： 答案 并 电压表的正负接线柱接反了 电压表量程选小了
解析 电压表使用时应与被测用电器并联；根据图示可知，甲图中电压表指针向左偏转，这说明电压表的正负接线柱接反了；图中指针偏转超过了最大刻度值，这说明电压表量程选小了。

9.(2023广东揭阳榕城期中)滑动变阻器是电学里常用的实验器材。如图所示的电路,闭合开关,移动滑片P,观察电流表指针,看到的现象是____________________,因为滑动变阻器没有______________________;若想实现滑片P向B接线柱移动,灯变亮,只允许改动导线a,有______种接法。

答案： 答案 电流表指针位置不变 采用“一上一下”的接法 1
解析 由图可知，滑动变阻器上方两个接线柱接入了电路，移动滑片时，滑动变阻器接入电路中的电阻不变，总电阻不变，电路中的电流不变，若观察电流表指针，看到的现象是电流表指针不动，原因是滑动变阻器没有采用“一上一下”的接法；要实现滑片P向B接线柱移动，灯变亮，这说明电路中的电流变大，则电路的总电阻变小，滑动变阻器接入电路的电阻应变小，只允许改动导线a，则应将导线a与滑动变阻器连接的一端接到B接线柱上，只有这1种接法。

10.(2024广东江门新会期末)小丽在家中利用铅笔芯来探究影响电阻大小的因素,她用A、B两个金属夹子将一根铅笔芯接入电路中,当B夹子向左移动时,小灯泡会慢慢变________(选填“亮”或“暗”)。由此她判断导致铅笔芯接入电路的电阻发生变化的主要因素是________,并且________,电阻越大。(P9302002)

答案： 答案 亮 长度 长度越长
解析 当B夹子向左移动时，铅笔芯接入电路中的长度会变短，铅笔芯接入电路的电阻变小，电路中的电流变大，小灯泡的亮度就会变亮；由此可知，导致铅笔芯接入电路的电阻发生变化的主要因素是长度，并且长度越长，电阻越大。

11.(2024湖北随州曾都期末)如图,三块电流表A、A₁、A₂的示数分别为I、I₁、I₂,电压表V、V₁、V₂的示数分别为U、U₁、U₂,则I、I₁、I₂的关系是:________;U、U₁、U₂的关系是:____________。(P9302002)

答案： 答案 I = I₁ = I₂ U = U₁ + U₂
解析 由电路图知，两个电阻串联，三电流表都测电路中电流，电压表V测电源电压，V₁测R₂两端电压，V₂测R₁两端电压，因串联电路中电流处处相等，所以三个电流表示数关系I = I₁ = I₂；因串联电路中电源电压等于各部分电路两端电压之和，所以三个电压表示数关系U = U₁ + U₂。

三、作图题(6分)

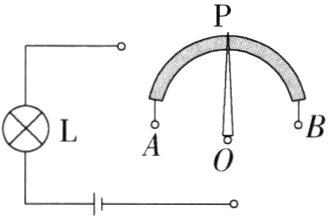

12.(2024江苏南通海门海南中学期中)如图为亮度可调台灯的电路示意图,其中AB是一段电阻丝,滑片可绕O点旋转,与电阻丝接触良好，滑片向右移动时灯变亮,请将图中电路画完整。

答案：
答案 如图所示

解析 经分析可知，灯泡与电阻丝AB和滑片组成的电位器串联，旋转滑片时电位器接入电路中的电阻发生改变，能调节灯泡的亮暗；滑片向右移动时灯变亮，这说明电位器接入电路的电阻变小，故应该把O、B接入电路。

四、实验探究题(9分)

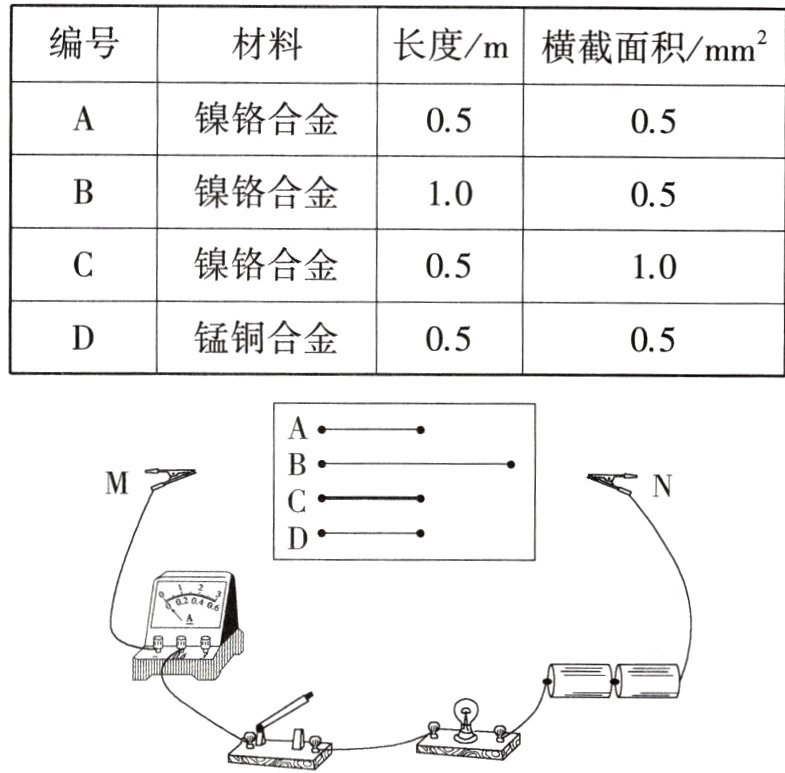

13.(2023福建莆田二十五中期中)同学们在探究“影响导体电阻大小的因素”实验时,实验室提供了4根电阻丝,规格、材料如表所示;小兵、小红两位同学作出了如下猜想:①导体的电阻与导体的长度有关;②导体的电阻与导体的横截面积有关;③导体的电阻与导体的材料有关。他们设计了如图所示的实验电路。(P9302003)
(1)为了验证上述猜想③,应该选用编号________两根电阻丝进行实验。
(2)如果选用编号为A、C的两根电阻丝进行实验,是为了验证猜想________(填序号)。
(3)为了验证猜想①,小红分别将A和B两电阻丝接入电路中M、N间,发现电阻丝A接入时电流表示数较大,说明其电阻较________。

答案： 答案
(1)A、D
(2)②
(3)小
解析
(1)要验证导体的电阻与导体的材料有关，应控制导体长度与横截面积相同而材料不同，由表中数据可知，应选编号为A、D的两根电阻丝进行实验。
(2)如果选用编号为A、C的两根电阻丝进行实验，导体的材料和长度相同，横截面积不同，是为了验证导体电阻与导体横截面积有关。
(3)A的长度要小于B的长度，分别将A和B两电阻丝接入电路中M、N间时，电阻丝A接入时电流表示数较大，表明此时电路中的电阻较小，即电阻丝的电阻较小。
