《2024年5年中考3年模拟九年级物理全一册人教版》

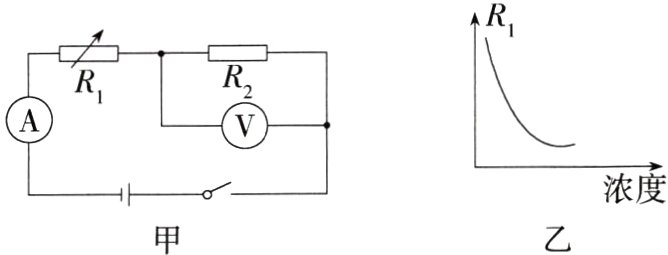

6. [新情境·安全与健康](2024重庆忠县期末)酒驾是危害公共安全的危险行为。如图甲是呼气式酒精测试仪的电路原理图，R₁为气敏电阻，它的阻值随气体酒精浓度的变化曲线如图乙，R₂为定值电阻，电源电压保持不变。检测时，驾驶员呼出的气体酒精浓度越大，则( )

A.电压表的示数越小
B.电流表的示数越小
C.电压表与电流表示数的比值越小
D.电压表示数的变化量与电流表示数的变化量的比值不变

答案： 6 D 由电路图可知，气敏电阻R₁与定值电阻R₂串联，电压表测R₂两端的电压，电流表测电路中的电流；由图乙可知，驾驶员呼出的气体酒精浓度越大，R₁的阻值越小，根据串联电路的电阻关系可知，电路中的总电阻越小，则电路中的电流越大，即电流表的示数越大；由U = IR可知，R₂两端的电压越大，即电压表的示数越大，故A、B错误；根据欧姆定律知，电压表与电流表示数的比值为定值电阻R₂的阻值，所以电压表与电流表示数的比值不变，故C错误；设滑片移动前后电路中的电流分别为I₁、I₂，根据串联电路的电压规律可知，电压表的变化量为ΔU = I₂R₂ - I₁R₂ = (I₂ - I₁)R₂ = ΔIR₂，则 $\frac{\Delta U}{\Delta I}=R₂$，所以电压表示数变化量和电流表示数变化量的比值不变，故D正确。

7.(2024上海浦东新区期末)如图所示电路，电源电压保持不变。现将电流表A₁、A₂串联在电路中，闭合开关S，滑动变阻器R₂的滑片P自中点向右移动的过程中，电流表A₁示数与电流表A₂示数的比值变大。关于电流表A₁、A₂串联在电路中的位置，下列说法中正确的是( )

A.电流表A₁串联在R₂支路，电流表A₂串联在R₁支路
B.电流表A₁串联在干路，电流表A₂串联在R₁支路
C.电流表A₁串联在R₂支路，电流表A₂串联在干路
D.电流表A₁串联在干路，电流表A₂串联在R₂支路

答案： 7 D 由电路图可知，R₁与R₂并联；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R₁的电流不变；当滑动变阻器R₂的滑片P由中点向右移动时，变阻器接入电路中的电阻变大，通过R₂的电流变小；因为并联电路中干路电流等于各支路电流之和，所以干路电流变小；若电流表A₁串联在R₂所在支路，电流表A₂串联在R₁所在支路，则电流表A₁示数变小，电流表A₂示数不变，电流表A₁示数与电流表A₂示数的比值变小，故A错误；若电流表A₁串联在干路，电流表A₂串联在R₁所在支路，则电流表A₁示数变小，电流表A₂示数不变，电流表A₁示数与电流表A₂示数的比值变小，故B错误；若电流表A₁串联在R₂所在支路，电流表A₂串联在干路，由于通过R₁的电流I₁不变，通过R₂的电流I₂变小，则电流表A₁示数与电流表A₂示数的比值为 $\frac{I_{A1}}{I_{A2}}=\frac{I₂}{I₁ + I₂}=\frac{1}{1+\frac{I₁}{I₂}}$，会变小，故C错误；若电流表A₁串联在干路，电流表A₂串联在R₂所在支路，由于通过R₁的电流I₁不变，通过R₂的电流I₂变小，则电流表A₁示数与电流表A₂示数的比值为 $\frac{I}{I₂}=\frac{I₁ + I₂}{I₂}=\frac{I₁}{I₂}+1$，会变大，故D正确。

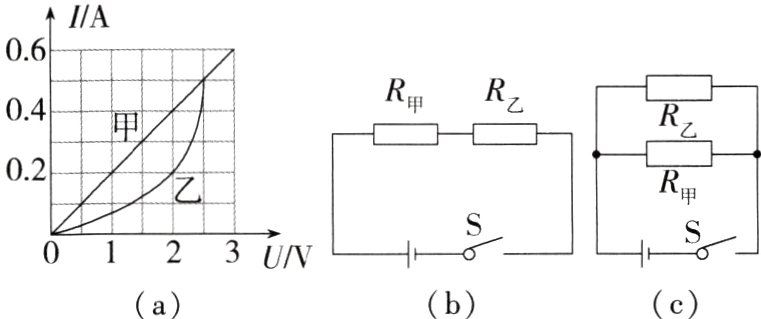

8.(2023山东邹城六中期中)如(a)图所示是电阻甲和乙的I - U图像，下列说法正确的是( )

A.电阻乙的阻值随电压升高而增大
B.当电阻甲两端电压为2 V时，R甲 = 0.4 Ω
C.如(b)图所示，当开关闭合，电路电流为0.2 A时，电源电压为3 V
D.如(c)图所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A

答案： 8 C 由图像可知，当乙两端电压为2 V时，通过乙的电流为0.2 A，由 $I = \frac{U}{R}$可知 $R_{乙}=\frac{U_{乙}}{I_{乙}}=\frac{2\ V}{0.2\ A}=10\ \Omega$，当乙两端电压为2.5 V时，通过乙的电流为0.5 A， $R_{乙}'=\frac{U_{乙}'}{I_{乙}'}=\frac{2.5\ V}{0.5\ A}=5\ \Omega$，电阻乙的阻值随电压升高而减小，故A错误；由图像可知，当 $U_{甲}=2\ V$时， $I_{甲}=0.4\ A$，由 $I = \frac{U}{R}$可知 $R_{甲}=\frac{U_{甲}}{I_{甲}}=\frac{2\ V}{0.4\ A}=5\ \Omega$，故B错误；如(b)图所示，开关闭合，电阻甲和乙串联，当电路中的电流为0.2 A时，通过甲、乙的电流均为0.2 A，由图像可知， $U_{甲}=1\ V$， $U_{乙}=2\ V$，因为串联电路中总电压等于各分电压之和，所以电源电压 $U = U_{甲}+U_{乙}=1\ V + 2\ V = 3\ V$，故C正确；如(c)图所示，开关闭合，电阻甲和乙并联，当电源电压为2 V时，根据并联电路的电压特点可知两电阻两端的电压都为2 V，由图像可知， $I_{甲}=0.4\ A$， $I_{乙}=0.2\ A$，因为并联电路中干路电流等于各支路电流之和，所以电路总电流 $I = I_{甲}+I_{乙}=0.4\ A + 0.2\ A = 0.6\ A$，故D错误。

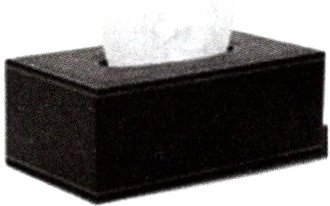

9. [跨学科·物理学与日常生活]（2023山东淄博中考）抽取式餐巾纸表面有花纹，对折成形，交错叠放，封装在纸盒里。如图所示，使用时打开封口，闻到餐巾纸淡淡的香味，这是________现象。抽出一张就会带出下一张，主要依靠餐巾纸之间的________力。

答案： 9 答案 扩散 摩擦
解析 打开封口，闻到餐巾纸淡淡的香味，这是扩散现象，是分子在不停地做无规则运动的结果；根据题意知，抽取式餐巾纸是交错叠放，表面有褶皱或压痕，说明接触面粗糙且有压力，当抽出一张餐巾纸时，两张纸之间存在相对运动，所以，上一张餐巾纸带起下一张餐巾纸，主要依靠相邻两张餐巾纸之间的摩擦力。

10.（2023黑龙江龙东地区中考）某单缸四冲程汽油机的飞轮转速为3 000 r/min，则该汽油机每分钟做功________次。如果完全燃烧500 g汽油放出的热量是________J。（汽油的热值是4.6×10⁷ J/kg）

答案： 10 答案 1500 $2.3×10^{7}$
解析 四冲程汽油机的飞轮转速为3000 r/min，即汽油机飞轮每分钟转3000圈，由于四冲程汽油机一个工作循环完成4个冲程，曲轴转2圈，对外做功1次，所以该汽油机每分钟做功1500次；完全燃烧500 g汽油放出的热量 $Q_{放}=mq = 500×10^{-3}\ kg×4.6×10^{7}\ J/kg = 2.3×10^{7}\ J$。

11.（2023江苏连云港中考）两个电阻R₁、R₂串联在电路中，已知R₁ ＞ R₂。通过两个电阻的电流I₁、I₂的大小关系是I₁________I₂（选填“＞”“=”或“＜”），加在两个电阻两端的电压U₁、U₂的大小关系是U₁________U₂（选填“＞”“=”或“＜”）。

答案： 11 答案 = ＞
解析 串联电路中的电流处处相等，两电阻串联，则通过它们的电流相等；根据串联电路的分压规律知， $R_{1}＞R_{2}$， $U_{1}＞U_{2}$。

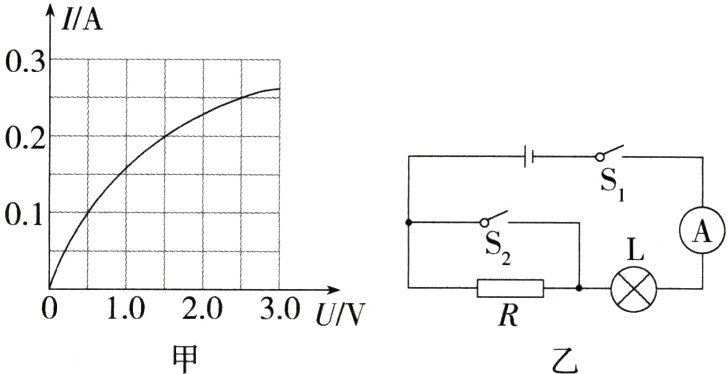

12. [跨学科·数学]（2023山东淄博中考）小灯泡的I - U图像如图甲所示，将它与定值电阻R接入图乙所示的电路中。只闭合开关S₁，电流表的示数为0.2 A；再闭合开关S₂时，电流表的示数为0.25 A。则电源电压为________V；只闭合开关S₁时，电阻R两端的电压为________V。

答案： 12 答案 2.5 1
解析 只闭合开关S₁，R与L串联，电流表测量电路中的电流；再闭合开关S₂时，R被短路，只有L工作，此时L两端的电压等于电源电压，根据电流为0.25 A，从图像知，电压为2.5 V，即电源电压 $U = 2.5\ V$；只闭合开关S₁，通过L的电流为0.2 A，L两端电压为1.5 V，根据串联电路电压的特点知，电阻R两端的电压 $U_{R}=U - U_{L}=2.5\ V - 1.5\ V = 1\ V$。

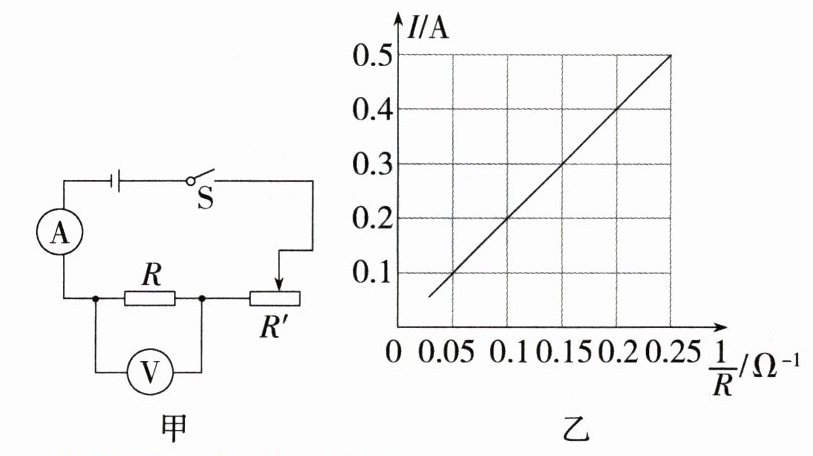

13. [跨学科·数学]（2024吉林扶余第一实验学校期末）小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出I - $\frac{1}{R}$图像，如图乙所示。分析图像可知当导体的电阻为________Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为________。

答案： 13 答案 10 $2:1$
解析 由图像可知，当电流为0.2 A时， $\frac{1}{R}=0.1\ \Omega^{-1}$，此时电阻 $R = 10\ \Omega$；电压一定时，通过导体的电流与导体电阻成反比，则 $\frac{R_{1}}{R_{2}}=\frac{I_{2}}{I_{1}}=\frac{0.5\ A}{0.25\ A}=2:1$。
