《2024年5年中考3年模拟九年级物理全一册人教版》

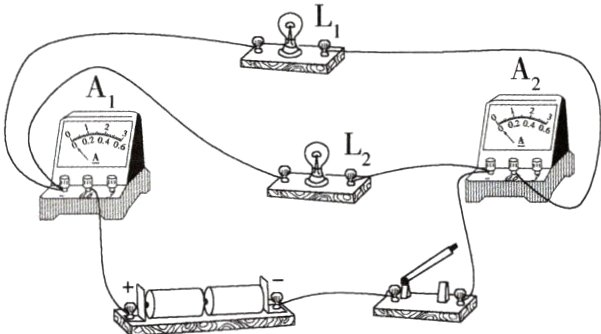

14.(2024湖南新邵校级期中)在如图所示的电路中，电源是两节新干电池串联组成的电池组,闭合开关后,电流表A₁示数为0.5A,电流表A₂示数为0.3A。求:(P9302004)

(1)通过小灯泡L₂的电流I₂是多少？
(2)求灯泡L₁两端的电压U₁。

答案： 解析
(1)由电路图可知，L₁与L₂并联，电流表A₁测干路电流，电流表A₂测L₁所在支路的电流；因并联电路中干路电流等于各支路电流之和，所以，通过小灯泡L₂的电流I₂ = I - I₁ = 0.5 A - 0.3 A = 0.2 A；
(2)电源电压为3 V，因并联电路中各支路两端的电压相等，等于电源电压，所以小灯泡L₁两端的电压：U₁ = U = 3 V。

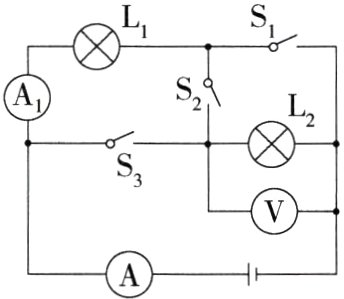

15.(2024安徽池州期中)如图所示的电路,灯泡L₁和L₂规格完全相同,电源电压恒定不变。若断开S₂,闭合S₁、S₃时电压表示数为3.0V,电流表A₁示数为0.2A。求:(P9302004)
(1)电源电压是多少？(要有说明)
(2)若断开S₂,闭合S₁、S₃,电流表A的示数是多少？
(3)若断开S₁、S₃,闭合S₂,电压表的示数是多少？
(4)若断开S₁，闭合S₂、S₃,电压表的示数是多少?

答案： 解析
(1)若断开S₂，闭合S₁、S₃，两灯泡之间是并联，电压表测量的是电源电压，则根据并联电路电压特点可得U = U₁ = U₂ = 3.0 V；
(2)若断开S₂，闭合S₁、S₃，两灯泡之间是并联，电流表A₁测量的是通过灯泡L₁的电流，电流表A测量干路电流，又由于两灯规格相同，所以通过灯泡L₂的电流也是0.2 A，根据并联电路电流特点可得I = I₁ + I₂ = 0.2 A + 0.2 A = 0.4 A；
(3)若断开S₁、S₃，闭合S₂，两灯泡串联，又由于两灯规格相同，电源电压恒定不变，所以每盏灯泡两端电压是电源电压的一半，U₂ = $\frac{1}{2}$U = 1.5 V；
(4)若断开S₁，闭合S₂、S₃，灯泡L₁被短路，电路为L₂的简单电路，所以电压表示数和电源电压相等，为3.0 V。
解题思路
根据开关的闭合方式分析电路的结构，然后根据串联、并联电路的电流和电压的特点解答。
